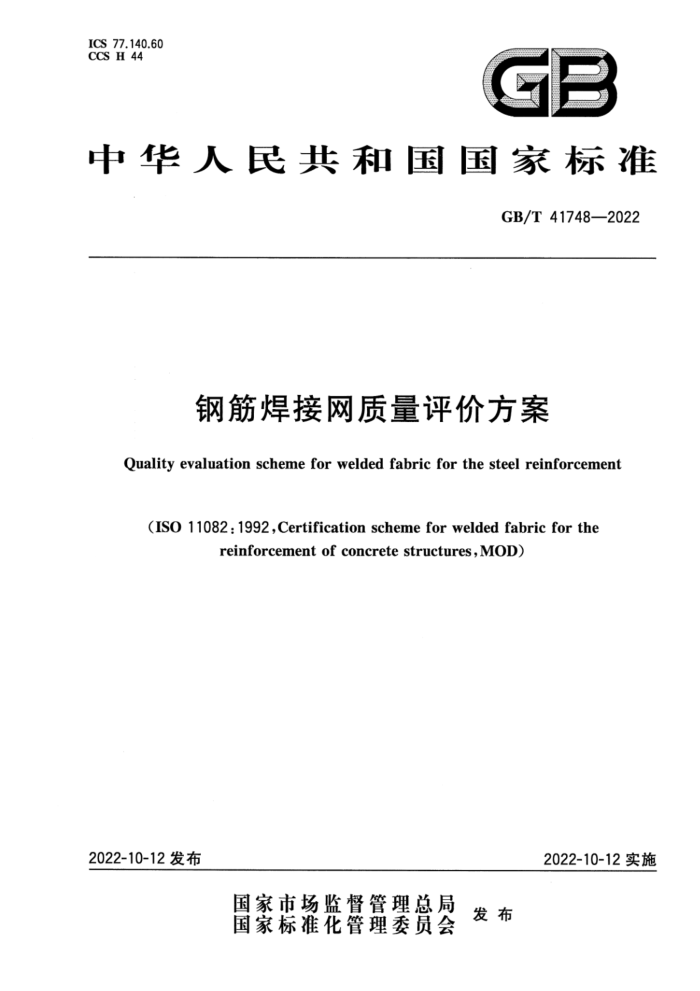

ICS 77.140.60 CCS H 44
GB
中华人民共和国国家标准
GB/T41748—2022
钢筋焊接网质量评价方案
Quality evaluation schemeforwelded fabricfor the steel reinforcement
(IS011082:1992,Certificationschemeforweldedfabricforthe
reinforcement ofconcretestructures,MOD)
2022-10-12发布
2022-10-12实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 41748—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件修改采用ISO11082：1992《钢筋混凝土用钢筋焊接网认证方案》。 本文件与ISO11082：1992相比做了下述结构调整：
增加了4.3.1对应ISO11082：1992的悬置段，4.3.2～4.3.4对应ISO11082：1992的4.3.1~ 4.3.3。
本文件与ISO11082：1992相比，存在较多技术差异，在所涉及的条款的外侧页边空白位置用垂直单线（I)进行了标示。这些技术差异及其原因一览表见附录A。
本文件做了下列编辑性改动：
一为与现有标准协调，将标准名称改为《钢筋焊接网质量评价方案》；一删除了ISO11082:1992中4.3.1的注；删除了ISO11082：1992的附录A。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：中冶检测认证有限公司、冶金工业信息标准研究院、北京邢钢焊网科技发展有限
责任公司、安徽马钢比亚西钢筋焊网有限公司、安阳复星合力新材料股份有限公司、浙江省标准化研究院。
本文件主要起草人：马莉、王玉婕、胡祯、张伟、万恩三、刘宝石、李亚杰、毛远庆、冯林双、朱文生、 陈伟、李宁。
I GB/T41748—2022
钢筋焊接网质量评价方案
1范围
本文件规定了钢筋焊接网质量评价的一致性检查、制造商的内部检验、外部检验、质量证明文件。 本文件适用于验证钢筋焊接网产品质量。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T 1499.3 钢筋混凝土用钢第3部分：钢筋焊接网 GB/T19001 质量管理体系要求（GB/T19001—2016，ISO9001：2015，IDT) GB/T27020 合格评定 各类检验机构的运作要求（GB/T27020-2016，ISO/IEC17020：2012，
IDT)
GB/T27065 合格评定 产品、过程和服务认证机构要求（GB/T27065—2015，ISO/IEC17065： 2012,IDT)
3术语和定义
下列术语和定义适用于本文件。
3.1
评价方案evaluationscheme 针对特定产品，适用于相同的要求、规则和程序的评价制度。 ［来源：GB/T27065—2015，3.9，有修改
3.2
认证机构 certification body 运作认证方案的第三方合格评定机构。 注：认证机构可以是非政府的或政府的(具有或不具有监管权利)。 ［来源：GB/T27065—2015,3.12］
3.3
特征值characteristicvalue 某一规定概率对应的特性参数（载荷，或构件、材料的属性)的分位值。 ［来源：ISO8930：2021,3.2.2］
3.4
焊网类型 fabric type 由钢筋组合成的网状结构，可以有不同的钢筋级别、钢筋规格。
3.5
检验inspection 对产品的审查，并确定其与特定要求的符合性，或在专业判断的基础上确定其与通用要求的符
1 GB/T41748—2022
合性。
注1：检验程序或方案可将检验仅局限于审查。 注2：检验的结果可表明合格、不合格或合格的程序。 [来源：GB/T27020—2016，3.1,有修改］
3.6
检验机构 inspectionbody 从事检验活动的机构。 注：检验机构可以是一个组织，或是一个组织的一部分。 ［来源：GB/T27020—2016,3.5]
4一致性检查
4.1目的
一致性检查的目的是确认生产单位具备的生产能力与资源使得所生产的钢筋焊接网产品符合 GB/T1499.3规定的要求。 4.2 机构要求
认证机构应满足GB/T27065的要求。 4.3过程 4.3.1总体要求
致性检查包含以下阶段：
-
生产条件检查（见4.3.2）：抽样检验（见4.3.3）；
长期质量水平检验（见4.3.4)。 如果以上阶段中的任意一项未得到满意结果，则三项均应重新检查。不同网状类型、不同焊接方式
的钢筋焊接网应分别进行一致性检查。若一种钢筋焊接网的制造需经过不同的焊接过程，则应对其全过程进行全面的一致性检查。 4.3.2生产条件检查
生产条件检查包括以下几方面：
工厂的人员与组织机构的能力；生产装备能力是否满足要求；质量保证部门与生产部门相互独立；工厂内部检测所需检测设备的适应性；确保产品质量的质量管理体系，质量体系需满足GB/T19001的要求。
检查报告应包括从钢筋入厂至钢筋焊接网打包的全过程评价。 4.3.3抽样检验 4.3.3.1总体要求
样品应从涉及的生产厂及工地取样，应制定检验方案，在一个评价周期内，覆盖认证范围的所有级别、钢筋直径的产品。
2 GB/T41748—2022
4.3.3.2 检验项目
产品标准规定的所有项目均应检验，并与规定值相比较。 产品抽样检测项目分为在制造现场实施的检测（简称“抽1检测”）、由检验机构实施的检测（简称
“抽2检测”）、在工地现场进行抽样送检验机构检测（简称“抽3检测”）。 4.3.3.3 抽样检验的范围
抽样检验应由检验机构或认证机构在待检产品上随机取样，按直径、牌号分别取样，应确保所取样品有代表性，能够反映出产品的特性，根据产品标准规定的试验方法进行检验。初次/再评价抽样检验数量见表1，监督抽样检验数量见表2。
表1 初次/再评价抽样检验数量
抽样检验数量" 抽2检测
检验项目网片尺寸网片表面重量偏差弯曲试验拉伸试验拉伸特征值抗剪力试验抽样检验数量中未标明取样方向的均为任意方向。
抽1检测 15个 15个 1个
抽3检测
一 1个
一
1个
横向纵向各1个
-
1个
横向纵向各2个
1个 3 个
3 个
表2 监督抽样检验数量
抽样检验数量抽2检测
检验项目网片尺寸网片表面重量偏差弯曲试验拉伸试验抗剪力试验抽样检验数量中未标明取样方向的均为任意方向。
抽1检测 5个 5个 1个
抽3检测
1个
1个
横向纵向各1个
1个 3 个
横向纵向各2个
3个
4.3.3.4 4检测结果判定
检验报告中应包括所有检验结果。 4.3.3.5 批准
若检验结果经认证机构认定合格，则认证机构应给制造商颁发在规定期限内使用的认证证书及文
3 GB/T 41748—2022
件。在此期间内，应验证其长期质量水平。 4.3.4长期质量水平检验
4.3.4.1检验范围
为验证长期质量水平，生产厂应在足够长的时期（6个月至1年)内增加样品数量（内部检验和外部检验）。在此期间，制造商应进行5.2.1.1所规定检验双倍数量的内部检验。 4.3.4.2评估
在4.3.3.1中规定的检验期末期，所有内部和外部检验的结果应独立分析并相互比较。若产品标准中规定了特征值，长期质量水平应采用5.2.2.2中的统计方法。 4.3.4.3批准
长期质量水平经认证机构验证为合格后，认证机构给制造商签发认证证书。
5制造商的内部检验
5.1目的
连续的生产厂内部检验是为了保证质量水平长时间保持合理范围。当测试结果不满足标准要求时，采取必要的措施以提高产品质量。制造商的内部检验包括：连续生产的批次检验（见5.2.1）、确定长期质量水平（见5.2.2）。 5.2过程 5.2.1批次检验 5.2.1.1测量范围
每个焊网类型的检验批不超过50t，产品标准中规定的每个试验项目，每个检验批至少需要一个试样。 5.2.1.2评估测试结果
若对某一个特征值有规定，则每个检验结果应满足公式(1)的要求。
;>0.95fk
（1)
式中： ——每个检验结果； f一按照产品标准要求的特征值。 所有其他指标均应与独立检验结果要求一致当检验结果不符合标准规定时，制造商应立刻采取必要的防范措施。不合格品应单独存放。
5.2.2长期质量水平的确定 5.2.2.1检测范围
对所有按5.2.1进行的连续生产的批次检验结果，应进行整理和统计分析，将至少200个检测数据或3个月的连续生产检测数据提交检验机构或认证机构，以便确定长期质量水平。每个焊网类型的长
4 GB/T41748—2022
期质量水平应分别进行评估。
5.2.2.2 特征值评价
检验结果的平均值m、标准偏差s，应满足公式(2)的要求。
m≥f+k×s
..........(2)
式中： m—平均值； f一一按照产品标准要求的特征值； —验收系数； 5，——按照5.2.2.1的n次检验结果的标准偏差。 表3列出了在90%置信水平（1一α=0.9）、不合格率5%的情况下（力=0.95），验收系数（k）的值。
表3 3不同检验数量（n）对应的验收系数（k）值
检验数量(n)
验收系数(k)
检验数量(n)
验收系数(k)
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
3.40 3.09 2.89 2.75 2.65 2.57 2.50 2.45 2.40 2.36 2.33 2.30 2.27 2.25 2.23 2.21
30 40 50 60 70 80 90 100 150 200 250 300 400 500 1 000 80
2.08 2.01 1.97 1.93 1.90 1.89 1.87 1.86 1.82 1.79 1.78 1.77 1.75 1.74 1.71 1.64
6 外部检验
6.1 目的
外部检验的目的：
-对生产条件是否持续满足要求进行连续检验，对产品在满足生产条件检验（见4.3.1)的环境下进行连续检验；一对第5章中内部检验程序进行连续监督。
5 GB/T41748—2022
6.2 机构
认证机构可授权检验机构来执行外部检验和监督，检验机构应符合GB/T27020中的要求。 6.3过程 6.3.1检验机构每隔最多12个月应进行一次外部检验和监督。
所有进行内部检验的指标都应进行检验。样品应取自制造商或用户的库存。测试结果应进行统计分析并与内部检验结果相比较。
在取样、测试和评价过程中，对内部和外部检验结果的系统误差也应进行评价。最后，应由制造商和外部检验人员对至少10张相同焊网类型的试件进行平行测试，检测结果应加以比较。 6.3.2每年至少应做1次长期质量水平的检验，并与内部检验结果相比较，见5.2.2。 6.4评价
外部检验结果应记录在检验报告中，检验报告应递交给认证机构。如果结果显示不符合要求，则要根据记录的缺陷类型和重要性采取相应的措施，例如：
一对制造商给予警告； -加大检测力度；要求更换生产条件；一撤销认证。
7质量证明文件
7.1 按照相关产品标准要求生产，并且按照第4章、第5章和第6章做质量保证的钢筋焊接网产品应提供包括以下内容的文件：
a）厂名； b）商标； c) 外部检验机构； d) 公称直径； e）执行标准名称； f）数量； g）生产日期； h）收货人。
7.2 2若产品通过经销商或者加工方提供，经销商或者加工方应在质量证明文件上确认该产品检验按照本文件进行。
6
