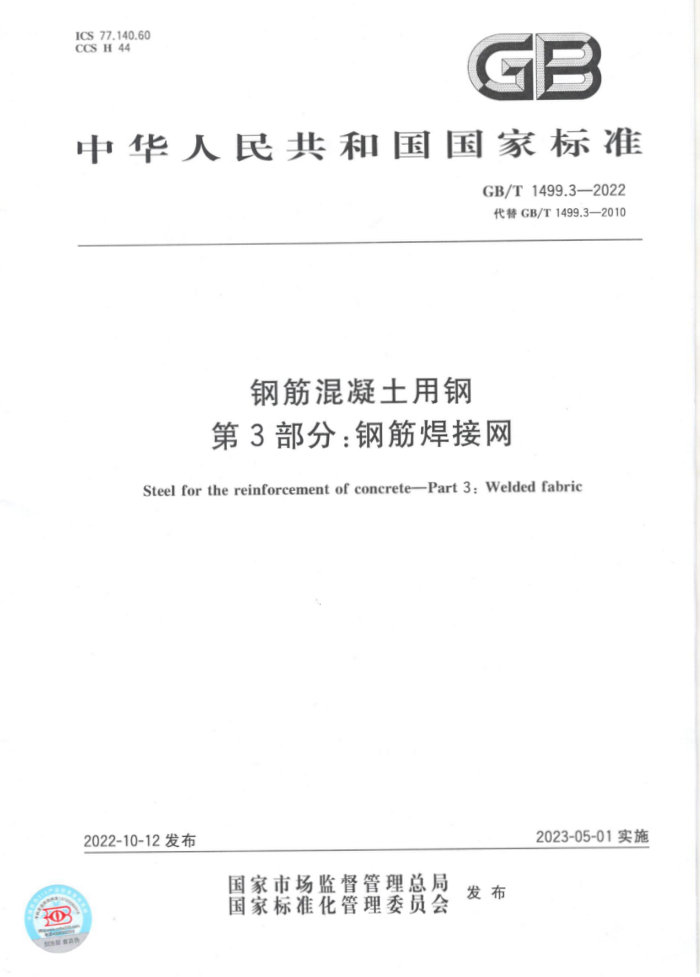

ICS 77.140.60 CCS H 44
GB
中华人民共和国国家标准
GB/T1499.3—2022 代替GB/T1499.3—2010
钢筋混凝土用钢第3部分：钢筋焊接网
Steel for the reinforcement of concretePart 3:Welded fabric
2023-05-01实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布
园 GB/T1499.3—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T1499《钢筋混凝土用钢》的第3部分。GB/T1499已经发布了以下部分：
第1部分：热轧光圆钢筋；第2部分：热轧带肋钢筋；第3部分：钢筋焊接网。
本文件代替GB/T1499.3—2010《钢筋混凝土用钢 第3部分：钢筋焊接网》。与GB/T1499.3 2010相比，除结构调整和编辑性改动外，主要技术变化如下：
增加了CRB600H高延性冷轧带肋钢筋（见第6章）；增加了钢筋焊接网对角线差要求（见6.3.4）；更改了拉伸试验试验方法（见7.2.2，2010年版的7.2.2)；更改了弯曲试验试验方法（见7.2.12010年版的7.2.3）；更改了抗剪力试验试验方法（见7.2.1，2010年版的7.2.4）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：中冶建筑研究总院有限公司、冶金工业信息标准研究院、安徽马钢比亚西钢筋焊
网有限公司、北京邢钢焊网科技发展有限责任公司、安阳复星合力新材料股份有限公司、建科机械（天津）股份有限公司、北京远达国际工程管理咨询有限公司。
本文件主要起草人：朱建国、王玉婕、李晓滨、万恩三、张伟、李亚杰、张新、刘宝石、吕尚霖、王春江、 朱文生、冯林双、陈伟、韩玉珍、李明瑞、常亮、张冉冉。
本文件于2002年首次发布，2010年第一次修订，本次为第二次修订。 GB/T1499.3—2022
引言
GB/T1499《钢筋混凝土用钢》是钢筋系列标准之一，旨在规范钢筋混凝土用钢的分类、订货内容、 技术要求、试验方法、检验规则、包装、标志及质量证明书等，由三个部分构成。
第1部分：热轧光圆钢筋。目的在于确定钢筋混凝土用热轧直条、盘卷光圆钢筋的技术要求第2部分：热轧带肋钢筋。 目的在于确定钢筋混凝土用普通热轧带肋钢筋和细晶粒热轧带肋钢筋的技术要求。 第3部分：钢筋焊接网。 目的在于确定用冷轧带肋钢筋或（和）热轧光圆钢筋、热轧带肋钢筋以电阻焊接方式制造的钢筋焊接网的技术要求。
这三部分都属于产品标准，相互独立，其中第1部分和第2部分所规定的产品可以作为第3部分的原料。
= GB/T1499.3—2022
钢筋混凝土用钢第3部分：钢筋焊接网
1范围
本文件规定了钢筋混凝土用钢筋焊接网的分类与标记、订货内容、技术要求、试验方法、检验规则、 包装、标志及质量证明书
本文件适用于采用冷轧带肋钢筋或（和)热轧光圆钢筋、热轧带肋钢筋以电阻焊接方式制造的钢筋焊接网（以下简称焊接网），采用其他类别钢筋焊接而成的焊接网可参考使用。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1499.1 钢筋混凝土用钢 第1部分：热轧光圆钢筋 GB/T1499.2 钢筋混凝土用钢 第2部分：热轧带肋钢筋 GB/T13788 冷轧带肋钢筋 GB/T17505 钢及钢产品 交货一般技术要求 GB/T33365 钢筋混凝土用钢筋焊接网 试验方法 YB/T081 冶金技术标准的数值修约与检测数值的判定
3术语和定义
3
下列术语和定义适用于本文件。
3.1
钢筋焊接网 网weldedfabric 纵向钢筋和横向钢筋分别以一定的间距排列且互成直角、全部交叉点均用电阻点焊方法焊接在一
起的网片，焊接网形状如图1所示。
1 GB/T1499.3—2022
标引符号说明 b1 纵向钢筋间距
横向钢筋间路；纵向钢筋伸出长度向钢筋伸出长度黄向钢筋伸出长度；横向钢筋伸出长度；网片宽度（横向钢筋长度网片长度（纵向钢筋长度
b2 U1 u2 4, u4 B L
图1钢筋焊接网形状
3.2
纵向钢筋 longitudinal bars 与焊接网制造方向平行排列的钢筋。
3.3
横向钢筋 transverse bars 与焊接网制造方向垂直排列的钢筋。
3.4
并筋twinbars 焊接网中并列紧贴在一起的同类型、同公称直径的两根钢筋。 注：并筋仅适用于纵向钢筋。
3.5
间距spacing 焊接网中同一方向相邻钢筋中心线之间的距离，对于并筋，中心线为两根钢筋接触点的公切线。 注：如图1中的61、b2和图2中的b。
3.6
伸出长度 overhang 纵向、横向钢筋超出焊接网片最外边横向、纵向钢筋中心线的长度。 注：如图1中u、u2、u3、u和图2中的u。
2 GB/T1499.3—2022
标引符号说明：
伸出长度；
6 一间距。
图2 间距（b)与伸出长度(u）
3.7
网片长度lengthoffabric 焊接网片平面长边的长度（与制造方向无关）。
3.8
网片宽度widthoffabric 焊接网片平面短边的长度（与制造方向无关）。
4分类与标记
4.1分类
焊接网按钢筋的牌号、公称直径、长度和间距分为定型焊接网和定制焊接网两种。 4.2定型焊接网及标记 4.2.1定型焊接网在两个方向上的钢筋牌号、公称直径、长度和间距可以不同，但同一方向上应采用同一牌号和公称直径的钢筋并具有相同的长度和间距。 4.2.2定型焊接网型号按附录A。 4.2.3定型焊接网应按下列内容次序标记：
焊接网型号-长度方向钢筋牌号×宽度方向钢筋牌号-网片长度（mm）×网片宽度（mm）示例：A10-CRB550×CRB550-4800mmX2400mm。
4.2.4 桥面、建筑用标准焊接网型号见附录B。 4.3 定制焊接网及标记
定制焊接网采用的钢筋及其长度和间距应根据需方要求，由供需双方协商确定，并以设计图表示。
5订货内容
按本文件订货的合同至少应包括下列内容： a）本文件编号； b) 产品名称； c) 产品类别及标记(或附设计图)； d) 重量（或数量)； e) 特殊要求。
Y GB/T1499.3—2022
7试验方法 7.1取样方法 7.1.1焊接网试样均应从成品网片上截取，但试样所包含的交叉点不应开焊。除去掉多余的部分以外，试样不应进行其他加工。 7.1.2拉伸试验用试样示意图见图3，应沿焊接网两个方向各截取一个试样，每个试样至少有一个交叉点。试样长度应足够，以保证夹具之间的距离不小于20倍试样公称直径（d)或180mm（取二者中的较大者）。对于并筋，非受拉钢筋应在离交叉焊点约20mm处切断。
拉伸试验用试样上的横向钢筋宜距交叉点约25mm处切断
(
或
图3 拉伸试验用试样示意图
7.1.3弯曲试验用试样应沿焊接网两个方向名截取 个试样应保证试验时受弯曲部位离开交叉焊点至少25mm 7.1.4抗剪力试验用试样，示意图见图应沿同横面钢筋随机截取3个试样。焊接网两个方向均为单根钢筋时，较粗钢筋为受拉钢筋：对于并筋，其芝为受拉钢筋，另一支非受拉钢筋应在交叉焊点处切断，但不应损伤受放钢筋焊点。
抗剪力试验用试样上的横向钢筋应距交叉点不小于25mm之处切断。
昌
UU
V
图4抗剪力试验试样示意图
7.1.5重量偏差典型试样示意图见图5，应截取5个试样，每个试样至少有1个交叉点，纵向并筋与横筋的每一交叉处只算一个交叉点。试样长度应不小于拉伸试样的长度。
仲裁检验时，重量偏差试样取不小于600mm×600mm的网片，网片的交叉点应不少于9个，纵向
5
