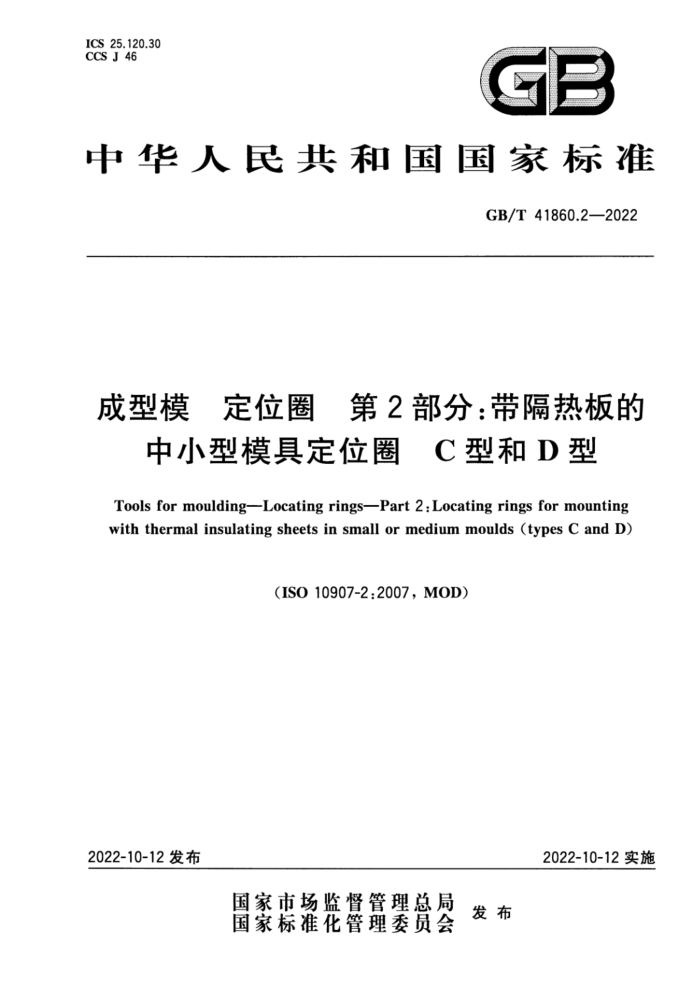

中华人民共和国国家标准
GB/T41860.2—2022
成型模 定位圈第2部分：带隔热板的
中小型模具定位圈 C型和D型
Tools for moulding--Locating rings-Part 2 :Locating rings for mounting with thermal insulating sheets in small or medium moulds (types C and D)
(ISO10907-2:2007,M0D)
2022-10-12实施
2022-10-12发布 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T41860《成型模定位圈》的第2部分。GB/T41860《成型模定位圈》已经发布了以下2个部分：
—第1部分：无隔热板的中小型模具定位圈A型和B型；
第2部分：带隔热板的中小型模具定位圈C型和D型。 本文件修改采用ISO10907-2：2007《成型模定位圈第2部分：带隔热板的中小型模具定位圈
-
C型和D型》。
本文件与ISO10907-2：2007相比做了下述结构调整：
增加了第2章“规范性引用文件” 增加了第3章“术语和定义”。
本文件与ISO10907-2：2007的技术差异及其原因如下：
将“范围”中的“适用于型号不大于E12的注塑机C根据EUROMAP2）”修改为“适用于锁模力小于3800kN的塑料注射成型机"（见第1章），更改后与国内使用设备的规格匹配； -把参考文献中的ISO15600移到规范性引用文件中（见第2章），且修改为采用ISO15600的国家标准GB/T39164 -将基准直径Φ90改为变量ΦD（见图1～图7，4.1，4.2），并增加D1为100mm的尺寸规格（见表2、表3），更改后的尺寸系列与国内市场情况相符；将图中的厚度*C"改为变量*t"（见图2一图4），并在表格中对其值做出说明：
将C型定位圈细分为C1、C2、C3型（见4.1），细分后与C型定位圈的3种结构型式图相匹配，且更加方便描述和使用；
—将D型定位圈细分为D1、D2、D3型C见4.2细分后与D型定位圈的3种结构型式图相匹
配，且更加方便描述和使用；一将所有图右上角关于所有表面粗糙度Ra0.4um的要求去掉，改为在条款中要求配合面的表面粗糙度Ra宜为1.6μm（见4.1和4.2），相应删掉原条款的注中关于粗糙度单位的描述，因为所有表面的粗糙度都为Ra0.4mm不符合实际，更改后更准确：删掉原表中的角标a"（见表1表3），因EUROMAP2在国内并不适用，且尺寸系列已经固定，注明出处并不必要：删掉材料”一章中对钢材的等级的描述（见第5章），“钢材等级由制造者确定”在此并不必要；一在“标记一章中，增加直径D1的标记（见第6章），因为将$90更改为变量$D1后，标记需要
相应更改；一参考文献中，将参考文献［1替换为GB/T38533一2020，本文件中定位圈的尺寸规格与
GB/T38533-2020中的“塑料注射成型机”相匹配。 本文件做了下列缩辑性改动：
将章标题“尺寸”更改为“结构型式和尺寸”；图1中，增加了“定位圈”的标引和序号； 调整了表格格式。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国模具标准化技术委员会（SAC/TC33）提出并归口。 本文件起草单位：郑州大学，江苏华复轨道交通科技有限公司、成都航空职业技术学院、深圳模德宝
科技有限公司、中亿腾模塑科技（苏州）有限公司、广西宝菱康医疗器械有限公司、深圳中航技术检测所有限公司、重庆杰品科技股份有限公司、浙江百思电器有限公司东莞长盈精密技术有限公司、佛山市睿奥特模具科技有限公司、江苏海迅实业集团股份有限公司、和卓喷嘴阀门系统（宁波）有限公司、天津职业技术师范大学、东莞市元立电子科技有限公司、义乌市粤鑫模具科技有限公司、陕西硕恩大数据科技有限公司、宁波亚辉智能科技有限公司、西安立贝安智能科技有限公司、浙江协美科技有限公司广东庆合科技有限公司、桂林电器科学研究院有限公司。
本文件主要起草人：董斌斌、谈源、岳太文、韦、成亚飞、谢海深、张旭敏、周杰、刘春太、蒋明周、 刘时海、郑金辉、董晓传、张伟通、李辉、仲伟、沈舟人、阮绪红、叶兵、刘耀荣、胡荣望、张锦清、南少微、 陈乃恩、倪燎剪、郑德灿、陈红芝。 引言
随着技术的发展和对外贸易的扩大，采用ISO等国际标准化组织发布的标准，对消除国际贸易中的技术壁垒具有重要意义。
本文件规定的“成型模定位圈”是用于确定模具在塑料注射成型机上的安装位置，保证塑料注射成型机喷嘴与模具浇口套对中的标准零件，也可用作紧固件，起固定配件的作用，具有耐高温、精度高的特点，通常有四种类型，专业化生产与应用比较成熟。
ISO10907根据定位圈是否带隔热板将其分为两个部分。采标时，为保证国内标准与国际标准的一致性，GB/T41860亦分为2个部分：
一第1部分：无隔热板的中小型模具定位圈 A型和B型：
第2部分：带隔热板的中小型模具定位圈C型和D型。 因带隔热板的定位圈与不带隔热板的定位圈其安装结构不同，且A，B.C、D每种类型的定位圈再
细分为三种类型，故分为2个部分可避免文件篇幅过长，便于标准使用者查阅。 成型模定位圈第2部分：带隔热板的
中小型模具定位圈C型和D型
1范围
本文件规定了带隔热板模具用定位圈的结构型式，尺寸、材料和标记，其安装示意图（C型》见图1。 本文件适用于锁模力小于3800kN的塑料注射成型机用带隔热板模具。
a）C1型
c）C3型
b)C2型
标引序号说明：
定模座板；塑料注射成型机定模板：定位图；
4—隔热板。
图1定位圈（C型）安装示意图
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T39164一2020成型模注射模隔热板
3术语和定义
本文件没有需要界定的术语和定义。 4 结构型式和尺寸
4.1 C型（带孔定位图
C型定位圈结构型式应与图2、图3和图4相符合。当D1为90mm时，定位圈尺寸应符合表1给出的值。当D1为100mm时，定位圈尺寸应符合表2给出的值。所有图中配合面的表面粗糙度Ra宜为1.6μm
C型定位圈宜用于定模。
单位为毫米
A
0$0.14
8 O
5
90
圆角或倒角由制造者确定；退刀槽由制造者确定； “隔热板位置。
图2 2C1型定位图（D 8. 0 Po C0
90°
圆角或倒角由制造者确定。 “隔热板位置。
图3C2型定位圈（D=D，）
单位为毫米
0.14
A
0
q
902
·圆角或倒角由制造者确定：退刀槽由制造者确定； “隔热板位置。
图4C3型定位圈(D>D） 表1C型（带孔）定位圈尺寸（D，=90mm）
单位为毫米系列2
d±0.1
系列1
D f8 60 63 80 90 100 110 125 160
型号
40 ti±0.2 t28.2 ti±0.2 t2 -8.2 - -
32 -
25 x x x x x x x
28 - -一 x X x x x X
C1
x x x x x x
C2
一
18.5
10
22.5
14
x x x x
C3
注1：“×”表示可选尺寸，“一”表示不选。 注2：由制造者确定。 厚度t1和tz与符合GB/T39164一2020规定的t=6mm和t=10mm的隔热板匹配
表2 2C型（带孔）定位圈尺寸（D=100mm）
单位为毫米系列2
d±o.1
系列1
D f8 60 63 80 90 100 120 150 160
型号
40 ti±0.2 t2 -8.2 ti±0.2 t2-8.2 - - 一一
25 × x x x × x 一
28
32 一 x x x x x x x
-
C1
x x X X x x
18.5
22.5
14
10
C2
X x x x
C3
注1：“×”表示可选尺寸，“一”表示不选。 注2：ts由制造者确定。 ■厚度t1和tz与符合GB/T39164—2020规定的t=6mm和t=10mm的隔热板匹配。
4.2 D型无孔定位圈
D型定位圈结构型式应与图5、图6和图7相符合，尺寸应符合表3给出的值。图中所有配合面的
