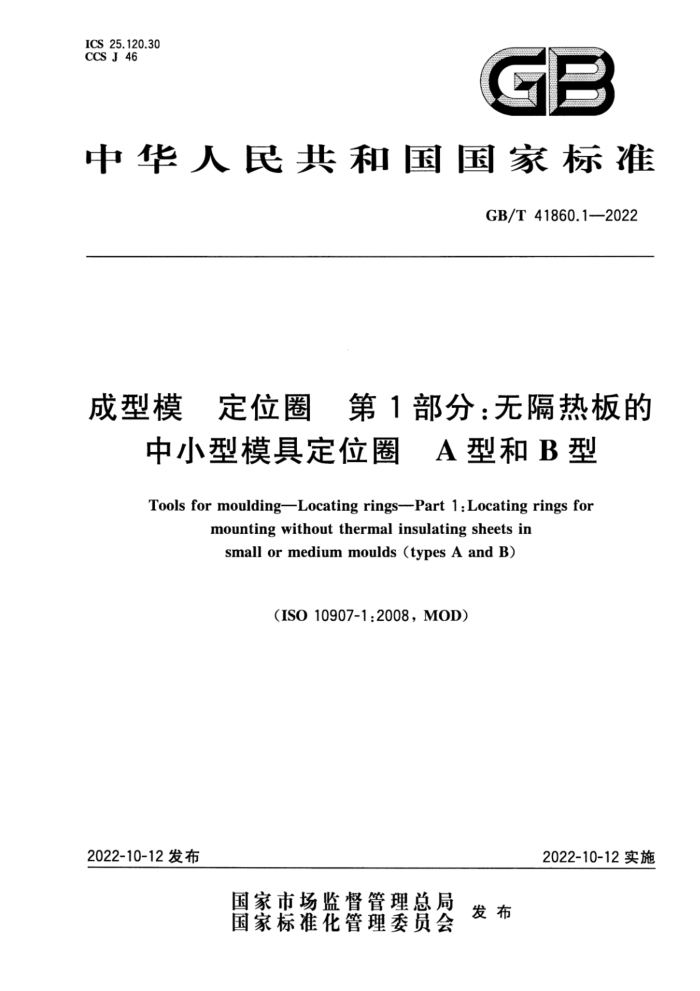

中华人民共和国国家标准
GB/T41860.1-—2022
成型模 定位圈　第1部分：无隔热板的
中小型模具定位圈 A型和B型 Tools for moulding-Locating rings--Part 1 : Locating rings for
mounting without thermal insulating sheets in
small or medium moulds (types A and B)
(ISO10907-1:2008,M0D)
2022-10-12实施
2022-10-12发布 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T41860《成型模定位圈》的第1部分。GB/T41860《成型模定位圈》已经发布了以下2个部分：
一第1部分：无隔热板的中小型模具定位圈A型和B型：
-第2部分：带隔热板的中小型模具定位圈C型和D型。 本文件修改采用ISO10907-1：2008《成型模定位圈第1部分：无隔热板的中小型模具定位圈
一
A型和B型》。
本文件与ISO10907-1：2008相比做了下述结构调整：
一增加了第2章“规范性引用文件”；增加了第3章“术语和定义”。
本文件与ISO10907-1：2008的技术差异及其原因如下：
将“范围”中的“适用于型号不大于E12的注塑机（根据EUROMAP2）”修改为“适用于锁模力小于3800kN的塑料注射成型机（见第1章），更改后与国内使用设备的规格匹配：
一一将基准直径$90改为变量ΦD1（见图1～图7，4.1，4.2），并增加D1为100mm的尺寸规格（见
表2表3），更改后的尺寸系列与国内市场情况相符 -将A型定位圈细分为A1，A2、A3型（见4.1），细分后与A型定位圈的3种结构型式图相匹配，且更加方便描述和使用；将B型定位圈细分为B1、B2、B3型（见4.2），细分后与B型定位圈的3种结构型式图相匹配，且更加方便描述和使用；将所有图中关于表面粗糙度Ra0.4μm的要求去掉，改为在条款中要求“配合面的表面粗糙度 Ra宜为1.6μm（见4.1和4.2）因为所有表面的粗糙度都为Ra0.4mm不符合实际，更改后更准确；所有图中右上角“表面粗糙度值单位为微米”的要求改为“尺寸单位为毫米”（见图1～图7），因为表面粗糙度要求已经在条款中做出要求，图中规定尺寸单位即可：
一将图中的厚度尺寸由固定值12.5.41"改为变量t1t2t3"（见图2图7），并在表格中对其
值做出系列划分和规定（见表1～表3），更改后与国内市场上定位圈尺寸系列相符：删掉原表1和表2中的角标“a”（见表1、表3），因EUROMAP2在国内并不适用，且尺寸系列已经固定，注明出处并不必要：
一一删掉“材料”一章中对钢材的等级的描述（见第5章），“钢材等级由制造者确定”在此并不必要；一在标记”一章中，增加直径D：的标记（见第6章），因为将90更改为变量D1后，标记需要
相应更改；参考文献中，将参考文献［2］替换为GB/T38533—2020，本文件中定位圈的尺寸规格与 GB/T38533一2020中的“塑料注射成型机”相匹配。
本文件做了下列编辑性改动：
-将章标题“尺寸”更改为“结构型式和尺寸”； 参考文献中，将参考文献[2替换为等同采用ISO1302：2002的国家标准GB/T131一2006。
本文件由全国模具标准化技术委员会（SAC/TC33）提出并归口。 本文件起草单位：中网电力科技有限公司、湖北三环锻造有限公司、安徽省合肥汽车锻件有限责任
公司、江苏和胜金属技术有限公司、中亿腾模塑科技（苏州）有限公司、张家界航空工业职业技术学院、浙江工商职业技术学院、贝隆精密科技股份有限公司、广西宝菱康医疗器械有限公司、深圳中航技术检测所有限公司、常州市新创智能科技有限公司、东莞长盈精密技术有限公司、佛山市睿奥特模具科技有限公司、东莞市元立电子科技有限公司、江苏海迅实业集团股份有限公司、天津职业技术师范大学、福州中工云智造科技有限公司、陕西硕恩大数据科技有限公司、宁波亚辉智能科技有限公司、西安立贝安智能科技有限公司、义乌市老金模具有限公司、西安宁康特数据服务有限公司、浙江协美科技有限公司、广东庆合科技有限公司、桂林电器科学研究院有限公司。
本文件主要起草人：杜良华，甘万兵、金浩星、陶善虎、谢海深、徐政坤、沈忠良、史杰凡、杜广友、 张旭敏、谈源、吴涛、李辉、阮绪红、叶兵、陈国强、王国文、宋新华、熊运星、仲伟、蔡玉俊、阳迎军、 乔志红、邹泽昌、连灿鑫、南少微、陈乃恩、倪燎勇、金庆和、皮玉林、郑德灿、陈红芝。 引言
随着技术的发展和对外贸易的扩大，采用ISO等国际标准化组织发布的标准，对消除国际贸易中的技术壁垒具有重要意义。
本文件规定的“成型模定位圈”是用于确定模具在塑料注射成型机上的安装位置，保证塑料注射成型机喷嘴与模具浇口套对中的标准零件，也可用作紧固件，起固定配件的作用，具有耐高温、精度高的特点，通常有四种类型，专业化生产与应用比较成熟。
ISO10907根据定位圈是否带隔热板将其分为两个部分。采标时，为保证国内标准与国际标准的一致性，GB/T41860亦分为2个部分：
一一第1部分：无隔热板的中小型模具定位圈 IA型和B型一第2部分：带隔热板的中小型模具定位圈 C型和D型因带隔热板的定位圈与不带隔热板的定位圈其安装结构不同，且A，B.C、D每种类型的定位圈再
细分为三种类型，故分为2个部分可避免文件篇幅过长，便于标准使用者查阅。 成型模定位圈第1部分：无隔热板的
中小型模具定位圈A型和B型
1范围
本文件规定了无隔热板模具用定位圈的结构型式，尺寸、材料和标记，其安装示意图（A型）见图1 本文件适用于锁模力小于3800kN的塑料注射成型机用无隔热板模具。
b）A2型
a）A1型
c）A3型
标引序号说明：
一定模座板：塑料注射成型机定模板；定位图。
3
图1定位圈（A型）安装示意图
2规范性引用文件
本文件没有规范性引用文件。
3术语和定义
本文件没有需要界定的术语和定义。
4结构型式和尺寸
4.1A型（带孔）定位圈 宜为1.6μm。
A型定位圈宜用于定模。
单位为毫米
Xb
[0.14
A
0
>C
90°
a
5
·圆角或倒角由制造者确定。 退刀槽由制造者确定。
图2 A1型定位圈（D 单位为毫米
90
圆角或倒角由制造者确定。
图3A2型定位圈（D=D1） 单位为毫米
7
[O0.14
A
80
名
90°
■圆角或倒角由制造者确定。 b退刀槽由制造者确定。
图4A3型定位图（D>D1）
表1A型（带孔）定位圈尺寸（D=90mm）
单位为毫米
d±o.1
系列1
系列2
0
型号
f8 25 28 32 40 t±0.2 t2 8.2 t3 t1±0.2 t2 -0.2 t3 60 63 X
+
A1
X X X
80 90 100 110 X X X 125 X X X X 160
X
A2
X
12.5
S
3.5
15
X
X
X
X
+
A3
X
X
注：“×"表示可选尺寸，“ ”表示不选。 表2 2A型（带孔）定位圈尺寸（D=100mm）
单位为毫米
d±0.1
系列1
系列2
型号 D
f8 25 28 32 40 t1±0.2 t 2 -8.2 ts t1±0.2 t2 -8.2 t3 60 X
x
63 80 x X X 90 X X X 100 X X X X 120 + X X X
X
-
A1
12.5
15
3.5
4
1
5
A2
x x x
A3
150 160
X x
X
-
注：“×”表示可选尺寸，“一"表示不选。
2B型（无孔）定位圈
4.2
B型定位圈结构型式应与图5、图6和图7相符合，尺寸应符合表3给出的值。所有图中配合面的
表面粗糙度Ra宜为1.6μm。
B型定位圈宜用于动模
单位为毫米
口 0.14
1
十
x D
8 0
'a>as
圆角或倒角由制造者确定。 退刀槽由制造者确定。
