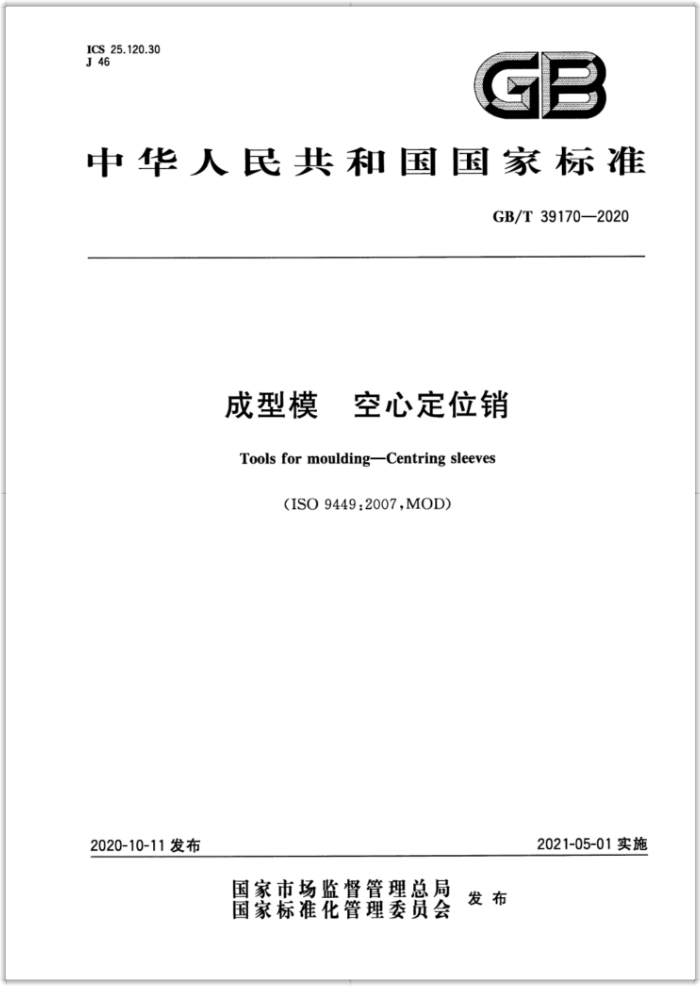

ICS25.120.30 J46
GB
中华人民共和国国家标准
GB/T39170-2020
成型模 空心定位销 Tools for moulding-Centring sleeves
(1SO9449.2007,MOD)
2021-05-01实施
2020-10-11发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T39170—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO9449：2007《成型模空心定位销》。 本标准与ISO9449：2007相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位
置的垂直单线（1）进行了标示。相应技术性差异及其原因如下：
在“2结构型式和尺寸”中，增加了“2.1空心定位销应用示例”及“图1空心定位销应用示例”，给出空心定位销的适用示例：
在2结构型式和尺寸”中，增加了“2.3B型空心定位销”、“图3B型空心定位销”和“表2
B型空心定位销尺寸”，为国内常用类型；将表1中“D,=32”对应的d=25”改为“d=24”，增加壁厚，与表格中其他规格相符；一在“3材料及硬度”中，将“材料及硬度由制造者确定”改为“A型空心定位销推荐选用GCr15，硬度45HRC～50HRC;B型空心定位销推荐选用45，硬度42HRC45HRC”，为国内常用材料。
本标准做了下列编辑性修改：
在“1范围”中，将“本标准规定了模具中垫块对固定座板定位用空心定位销的尺寸和公差”改为“本标准规定了模具中垫块或模板对固定座板定位用空心定位销的结构型式、尺寸、公差”；
一在“1范围”中，增加了“适用于成型模空心定位销。”； - 删除“1范围”中的“单位为毫米”。在图2和图3右上角，增加“尺寸单位为毫米”； -将“2尺寸”改为“2结构型式和尺寸”；
表1中，将以内径d作为公称尺寸改为以外径D，作为公称尺寸，相应地将D，及其数值移到 d及其数值的上面；将表1中I、d的公差移到图2中标注； —表1中，D,=18对应=20、D，=22对应1=20及=25，这三个选项不推荐使用，加括号为 (X); 将ISO9449：2007中“图1”和“表1”纳人“2结构型式和尺寸”中，成为“2.2A型空心定位销”的内容。图题“图1空心定位销”改为“图2A型空心定位销”；表题“表1空心定位销
尺寸”改为“表1A型空心定位销尺寸”； “4标记”中，标记格式按GB/T1.1一2009做了修改； “4标记”中，增加空心定位销”的类型（A或B)”； “4 标记”中，为配合表1和表2以外径作为公称尺寸，将"d=12mm”改为D，=18mm”； “4标记"中，将l=20mm”改为“l=32mm”； “参考文献”中，用"GB/T131一2006产品几何技术规范（GPS） 技术产品文件中表面结构的表示法”代替了“ISO1302：2002，GeometricalProductSpecifications（GPS）一Indication of surfaceterture intechnical product documentation”。
本标准由全国模具标准化技术委员会（SAC/TC33)提出并归口。 本标准起草单位：台州市黄岩区质量技术监督检测研究院（浙江省模具产品质量检验中心）、深圳吉
阳智能科技有限公司、苏州飞泰精工科技有限公司、郑州大学橡塑模具国家工程研究中心、厦门扬迈电器有限公司、合肥工业大学、桂林电器科学研究院有限公司、安徽江准汽车集团股份有限公司、上汽通用
I GB/T391702020
五慈汽车股份有限公司蒸庆分公司，厦门精卫模舞有限公司、义鸟市园军模具厂，西安凯益金电子科技有限公司，厦门市科力电子有限公司、陕酒金优邦科技有限公诺、厦门科鑫电子有限公网、摄门三行电子有限公司，西安宁康特数播服务有限公司、厦门万明电子有限公司、夏门美科安助科技有限公司、夏门培锦电子科技有服公间
本标准主要起草人：陈小平黄持作、陈文味藏赋爱、顺极良，事双，刘容太、丽期、黄容等、陈款。 周疆，阳如球、脚英、林丽街、博小琴，肉接、李饺器、宿士齐、倪青骨、龙新华、皮纯林、黄景明、英就生、 寳树。 GB/T39170—2020
成型模 空心定位销
1范围
本标准规定了模具中垫块或模板对固定座板定位用空心定位销的结构型式、尺寸、公差和标记，并给出了材料和硬度说明。
本标准适用于成型模空心定位销。
2结构型式和尺寸
2.1 空心定位销应用示例
空心定位销应用示例见图1。
1
2
2
6 工 2
8
说明：
7——推板； 8 动模座板。
一定模座板； 2 一空心定位销； 3 一定模板；
动模板；垫块；
1
4- 5-
6- 一推杆固定板；图1 空心定位销应用示例
2.2A型空心定位销
A型空心定位销结构型式和尺寸应符合图2和表1的规定。 GB/T39170—2020
尺寸单位为毫米表面粗糙度单位为微米
3±0.5
Ra0.8
←15
g3'c70
9 8 W
.
CL
1.9
?
与空心定位销配合的孔公差为H7. ·空心定位销后端部的脱出结构由制造者确定。
图2 A型空心定位销表 1 A型空心定位销尺寸
单位为毫米
D,' 32 d 24
18
22
28
40
50
63
N
12 (×) x x x x × x x x x x
16 (x) (×) x x x × x x x x x x
20
32
40
50
20 25 32 40 50 (56) 63 (71) 80 (90) 100 112 125 (140) 160 (180) 200 注：不推荐选用括号内数值。 ·公差见图2。
x x x x x x × x × x × × x
x × x × x × × × × x
× × × × x × x x
x × x x x
x × x x x
2 GB/T39170—2020
2.3 3B型空心定位销
B型空心定位销结构型式和尺寸见图3和表2。
尺寸单位为毫米表面粗糙度单位为微米
Rao.
.'c 9 '0.
9
2
S
CI
I± 0. 5
与空心定位销配合的孔公差为H7。 ·D，间隙配合公差见表2.
图3 B型空心定位销
表2 B型空心定位销尺寸
单位为毫米
11 2.5 1: 13 D; 30 DI公差 g6 2 25 d, M12
2.5
2.5
2.5
4
4
4
10
13
16
16
16
00
20
26
66
14
42
54
1
f6
f6
g6
g6
g6
g6
16
21
33
43
54
11
M12
M12
M12
M8 x x x x x x
M12
M12
20 30 40 50 60 70
x x x x
x x × x
x
X × x
x
x
3 GB/T39170—2020
表2(续）
单位为毫米
1 2.5 4 13 D; 30 D,公差 g6 d 25 di M12 x x x x x x x x × × x
2.5
2.5
4
2.5
4
4
10
13
16
16
16
8
20
26
42
54
66
14
1
f6
f6
g6
g6
g6
g6
11
16
21
33
43
54
M12 x x x x x
M12 x x x x x x
M12 x x x x x x x x x × × x
M12 x
M12 x
M8 x x
80 100 120 140 160 180 200 220 240 260 280 300 320
x
x
x x x × x x × x x
x x x × x x x x x
3 材料及硬度
A型空心定位销推荐选用GCr15，硬度45HRC～50HRC；B型空心定位销推荐选用45，硬度
I42HRC~45HRC。
4 标记
以符合GB/T39170的空心定位销为例，其特征为：结构型式为A,外径D,=18mm、长度l=32mm，其标记为：
空心定位销GB/T39170-A18×32
4 GB/T39170—2020
参考文 献
[1] GB/T131—2006 产品几何技术规范(GPS) 技术产品文件中表面结构的表示法
