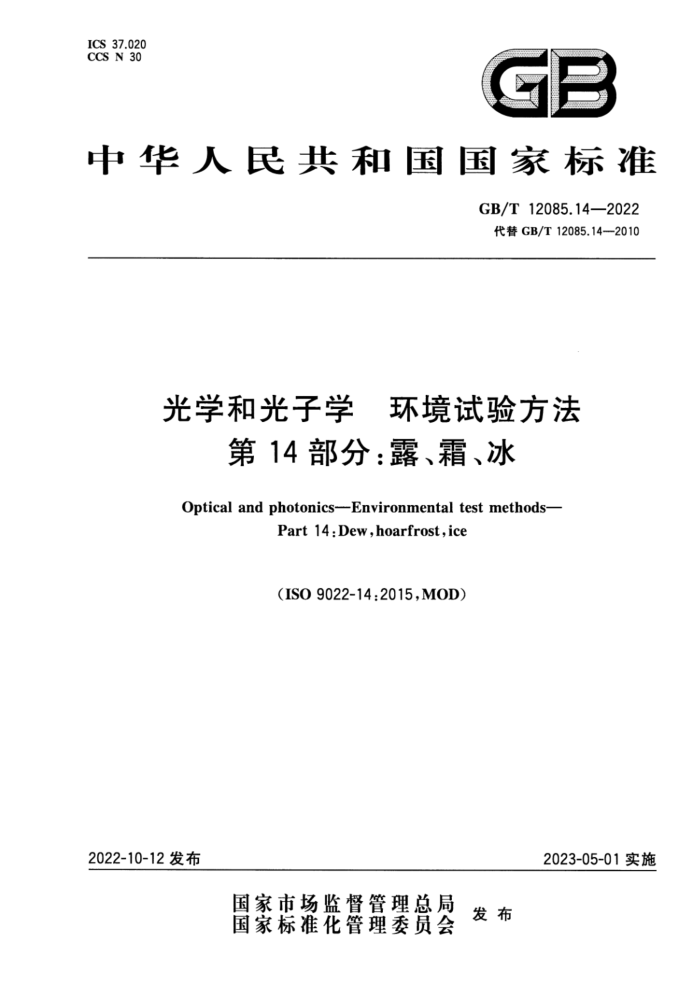

ICS 37.020 CCS N 30
GB
中华人民共和国国家标准
GB/T12085.14—2022 代替GB/T12085.14-2010
光学和光子学 环境试验方法
第14部分：露、霜、冰
Optical and photonics--Environmental test methods-
Part 14:Dew,hoarfrost,ice
（ISO9022-14:2015,MOD)
2022-10-12发布
2023-05-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T12085.14—2022
目 次
前言引言
-
范围 2 规范性引用文件
1
术语和定义 4 试验条件 5 条件试验 6 试验程序 7 环境试验标记规范
3
..
8
附录A（资料性） 露、冰、霜的形成参考文献· GB/T12085.14—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T12085《光学和光子学 环境试验方法》的第14部分。GB/T12085已经发布了以下部分：
第1部分：术语、试验范围；第2部分：低温、高温、湿热；第3部分：机械作用力；
—第4部分：盐雾；
一第6部分：砂尘； —第7部分：滴水、淋雨；
第8部分：高内压、低内压、浸没；第9部分：太阳辐射与风化；第11部分：长霉；第12部分：污染； -第14部分：露、霜、冰； -第17部分：污染、太阳辐射综合试验；
-
第20部分：含二氧化硫、硫化氢的湿空气；第22部分：低温、高温或温度变化与碰撞或随机振动综合试验；第23部分：低压与低温、大气温度、高温或湿热综合试验。
本文件代替GB/T12085.14一2010《光学和光学仪器环境试验方法第14部分：露、霜、冰》，与 GB/T12085.14-2010相比，除结构调整和编辑性改动外，主要技术变化如下：
将全文中的“光学仪器”更改为“光学和光子学仪器”；更改了“范围”的适用界限（见第1章，2010年版的第1章）；更改了环境试验标记内容（见第7章，2010年版的第6章）。
本文件修改采用ISO9022-14：2015《光学和光子学环境试验方法第14部分：露、霜、冰》。 本文件与ISO9022-14：2015相比做了下述结构调整：
增加了“术语和定义”一章。 本文件与ISO9022-14：2015的技术差异及其原因如下：
将全文中的“光学仪器”更改为“光学和光子学仪器”，以符合光学行业应用领域的要求；一用规范性引用的GB/T12085.1替换了ISO9022-1（见6.1、第7章）、GB/T12085.4替换了 ISO9022-4（见6.3.3)，以适应我国的技术条件，提高可操作性。
本文件做了下列编辑性改动：
第7章中用资料性引用的GB/T12085（所有部分）替换了ISO9022。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国光学和光子学标准化技术委员会(SAC/TC103)归口。 本文件起草单位：宁波舜宇仪器有限公司、重庆阿泰可科技股份有限公司、上海理工大学、重庆银河
试验仪器有限公司、南京东利来光电实业有限责任公司、上海雄博精密仪器股份有限公司、广州粤显光
I GB/T12085.14—2022
学仪器有限责任公司、梧州奥卡光学仪器有限公司、宁波华光精密仪器有限公司、宁波湛京光学仪器有限公司、宁波永新光学股份有限公司、宁波市教学仪器有限公司、上海光学仪器研究所、南京江南永新光学有限公司、苏州慧利仪器有限责任公司、麦克奥迪实业集团有限公司、上海千欣仪器有限公司。
本文件主要起草人：胡森虎、陈文、曹剑炜、李书山、洪宜萍、姜冠祥、李弥高、张韬、孔燕波、鲍金权、 崔志英、王国瑞、冯琼辉、李晞、韩森、杨泽声、华越
本文件及其所代替文件的历次版本发布情况为：
1989年首次发布为GB12085.14一1989，2010年第一次修订；一本次为第二次修订。
IV GB/T12085.14—2022
引言
光学和光子学仪器广泛应用于国民经济及国际科技各个领域，由于其使用及运输环境条件非常复杂，有来自物理的、化学的、生物的、气候的以及电气的等各种环境条件的影响，都会使光学和光子学仪器的性能发生变化而不能正常发挥功能。
鉴于上述原因，为了保证光学和光子学仪器产品的质量，需要模拟各种复杂的环境条件变化，对光学和光子学仪器产品进行试验，考核其经受严酷环境条件的能力，因而GB/T12085包含了试验条件、 条件试验、试验程序、环境试验标记等条款。同时由于环境条件内容较多且分属不同的类型，为了便于标准的贯彻，GB/T12085根据环境条件的类型拟分为15个部分。
一第1部分：术语、试验范围。目的在于统一环境试验方法的术语和定义、试验程序及环境试验标记。 第2部分：低温、高温、湿热。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到温度和湿度影响的变化程度。
第3部分：机械作用力。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特
性受到机械作用力影响的变化程度。 第4部分：盐雾。目的在于对仪器表面和保护涂（镀）层抵抗盐雾的能力进行评估。
一第6部分：砂尘。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到
砂尘影响的变化程度。 第7部分：滴水、淋雨。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性
-
受到滴水、淋雨影响的变化程度。 第8部分：高内压、低内压、浸没。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到环境气体高压、低压或浸没影响的变化程度。 -第9部分：太阳辐射与风化。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到太阳辐射或风能(太阳照射、湿热)影响的变化程度。 第11部分：长霉。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到长霉的影响程度，以及评估霉菌代谢产物（比如酶或酸性物质）导致对零件的腐蚀程度或引起线路板的短路等严重程度。 第12部分：污染。目的在于研究仪器，尤其是仪器的表面、涂层或合成材料短时间内暴露在试剂中的抵抗能力。
-
一一第14部分：露、霜、冰。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性
受露、霜、冰的影响的程度。 第17部分：污染、太阳辐射综合试验。目的在于研究仪器，尤其是仪器的表面、涂层或合成材料短时间内受试剂腐蚀及太阳辐射的抵御能力。
一一第20部分：含二氧化硫、硫化氢的湿空气。目的在于研究试样的光学、气候、机械、化学和电
气（包括静电）等特性受二氧化硫或硫化氢的影响。 第22部分：低温、高温或温度变化与碰撞或随机振动综合试验。目的为研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到综合低温、高温或温度变化与碰撞或随机振动的影响的变化程度。 第23部分：低压与低温、大气温度、高温或湿热综合试验。目的在于研究试样的光学、气候、 机械、化学和电气（包括静电)等性能特性受到综合低压和低温、常温或高温的影响程度。
V GB/T12085.14—2022
光学和光子学 环境试验方法
第14部分：露、霜、冰
1范围
本文件描述了光学和光子学露、霜、冰试验的环境试验方法本文件适用于光学和光子学仪器以及来自其他领域的组件（如机械、化学和电子设备）的露、霜、冰
-
试验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12085.1光学和光子学 环境试验方法 第1部分：术语、试验范围（GB/T12085.1 2022，ISO9022-1:2016，MOD)
-
GB/T12085.4光学和光子学 环境试验方法 第4部分：盐雾（GB/T12085.4—2022， ISO9022-4:2014，MOD)
3 术语和定义
本文件没有需要界定的术语和定义。
4 试验条件
露、霜或冰的暴露试验是通过迅速改变试验箱（室）中的环境条件或将试样从冷藏箱中转移到已经调节好温度的房间中来实现的。正常使用情况下不会暴露在霜或冰冻条件中的仪器，试验前宜将仪器保护好后再暴露。
5 条件试验
条件试验方法75（露）、条件试验方法76（霜及其融化过程）和条件试验方法77（冰覆盖及其解冻过程)的严醋等级按表1的规定。其中条件试验方法77（冰覆盖及其解冻过程）包括两种类型的冰（见附录A):
霜冰：适用于严酷等级01；坚冰：适用于严酷等级02～04。
1 GB/T12085.14—2022
表 1 76 02
75 01
77
条件试验方法
严酷等级
01
02
03*
04*
03
01
步骤 试验箱(室)温度/℃ 10±2 10±2 1
25±3
15±3
25±3
暴露时间试验箱(室)温度/℃C 凝结在受试面的霜、 霜冰或坚冰厚度/mm
直到试样达到试验箱（室）温度3℃以内的温度
5±2
15±3 25±3
步骤 2
不适用
0.5~2 2~4
5~7
20~30 ≥75
暴露时间试验箱(室)温度/℃
直到试样达到试验箱（室）温度3℃以内的温度
30±2 80~95
步骤 3
相对湿度/% 暴露时间工作状态
直到试样达到试验箱（室)温度3℃以内的温度
1或2
：只适用于安装在外部的船舰用的仪器。 关于散热试样，如果在温度稳定的试验箱内，试样在1h内的温度变化应不超过3℃，则认为试样均热温度符合要求。 “受试面由相关规范规定。
6 试验程序
6.1 通则
试验应符合相关规范和GB/T12085.1的要求。 6.2预处理
除相关规范另有规定外，应使用中性清洁剂将试样的表面清擦干净，清洁处理后的试样应恢复到使用状态（如涂防护脂等）。 6.3试验顺序 6.3.1条件试验方法75，严酷等级01；条件试验方法76，严酷等级01和02
试样在步骤1的温度稳定以后，立即暴露到步骤3的条件环境中。将试样转移到已经调节好环境条件的房间里或迅速改变试验箱（室）的条件。 6.3.2条件试验方法76，严酷等级03
试样在步骤1的温度稳定以后，立即转入到步骤2，并将试验箱（室）的温度加热到一5℃，用喷孔细小的喷枪排列在距试样0.5m的地方对着试样喷水蒸气或水雾使其结霜（使用距离样品0.2m～0.3m 的粗喷喷枪）。
如果工作状态2要求步骤2结束后进行中间检测，在步骤2结束后立即转入到步骤3并在解冻过程中完成中间检测。 2
