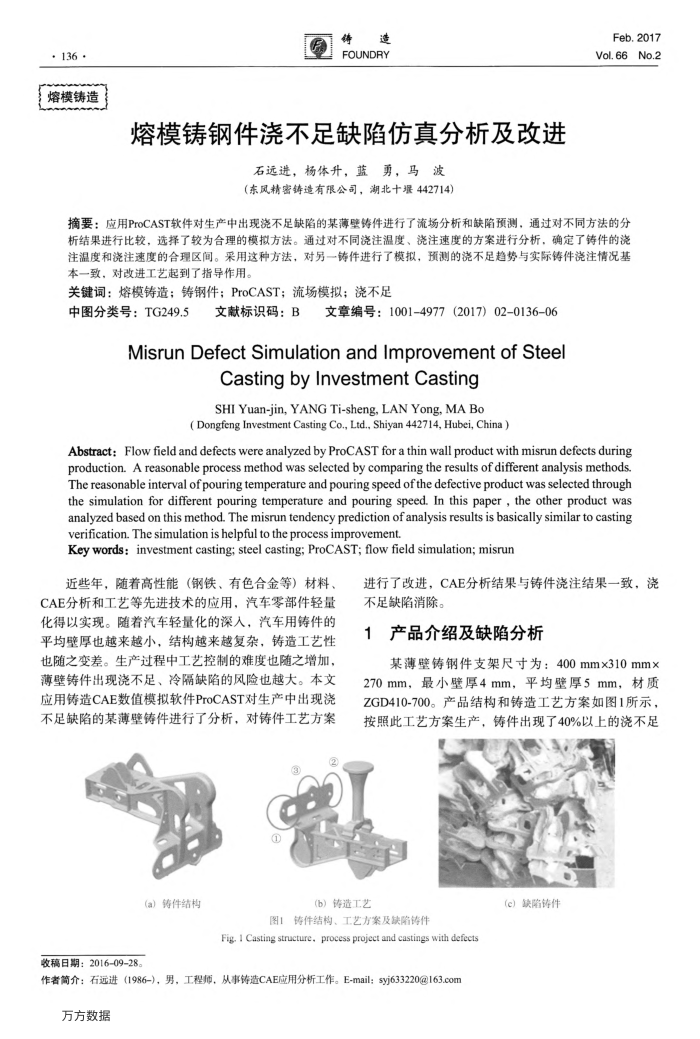

· 136 · 熔模铸造
铸造 FOUNDRY
熔模铸钢件浇不足缺陷仿真分析及改进
石远进，杨体升，蓝勇，马波（东风精密铸造有限公司，湖北十堰442714）
Feb.2017 Vol.66No.2
摘要：应用ProCAST软件对生产中出现浇不足缺陷的某薄壁铸件进行了流场分析和缺陷预测，通过对不同方法的分析结果进行比较，选择了较为合理的模拟方法。通过对不同浇注温度、浇注速度的方案进行分析，确定了铸件的浇
本一致，对改进工艺起到了指导作用。
关键词：熔模铸造；铸钢件；ProCAST流场模拟；浇不足
中图分类号：TG249.5
文献标识码：B文章编号：1001-4977（2017）02-0136-06
MisrunDefectSimulationandImprovementofSteel
CastingbyInvestmentCasting SHI Yuan-jin, YANG Ti-sheng, LAN Yong, MA Bo
( Dongfeng Investment Casting Co., Ltd., Shiyan 442714, Hubei, China )
Abstract: Flow field and defects were analyzed by ProCAST for a thin wall product with misrun defects during production. A reasonable process method was selected by comparing the results of different analysis methods. The reasonable interval of pouring temperature and pouring speed of the defective product was selected through the simulation for different pouring temperature and pouring speed. In this paper , the other product was analyzed based on this method. The misrun tendency prediction of analysis results is basically similar to casting verification. The simulation is helpful to the process improvement.
Keywords:investment casting; steel casting;ProCAST;flow field simulation; misrun
近些年，随着高性能（钢铁、有色合金等）材料、 CAE分析和工艺等先进技术的应用，汽车零部件轻量化得以实现。随着汽车轻量化的深入，汽车用铸件的平均壁厚也越来越小，结构越来越复杂，铸造工艺性也随之变差。生产过程中工艺控制的难度也随之增加，薄壁铸件出现浇不足、冷隔缺陷的风险也越大。本文应用铸造CAE数值模拟软件ProCAST对生产中出现浇不足缺陷的某薄壁铸件进行了分析，对铸件工艺方案
(a）铸件结构
收稿日期：2016-09-28。
进行了改进，CAE分析结果与铸件浇注结果一致，浇不足缺陷消除。
1产品介绍及缺陷分析
某薄壁铸钢件支架尺寸为：400mmx310mmx 270mm，最小壁厚4mm，平均壁厚5mm，材质 ZGD410-700。产品结构和铸造工艺方案如图1所示，按照此工艺方案生产，铸件出现了40%以上的浇不足
(b）铸造工艺
图1铸件结构、工艺方案及缺陷铸件
Fig. 1 Casting structure., process project and castings with defects
作者简介：石远进（1986-)，男，工程师，从事铸造CAE应用分析工作。E-mail：syj633220@163.com 万方数据
(e）缺陷铸件
