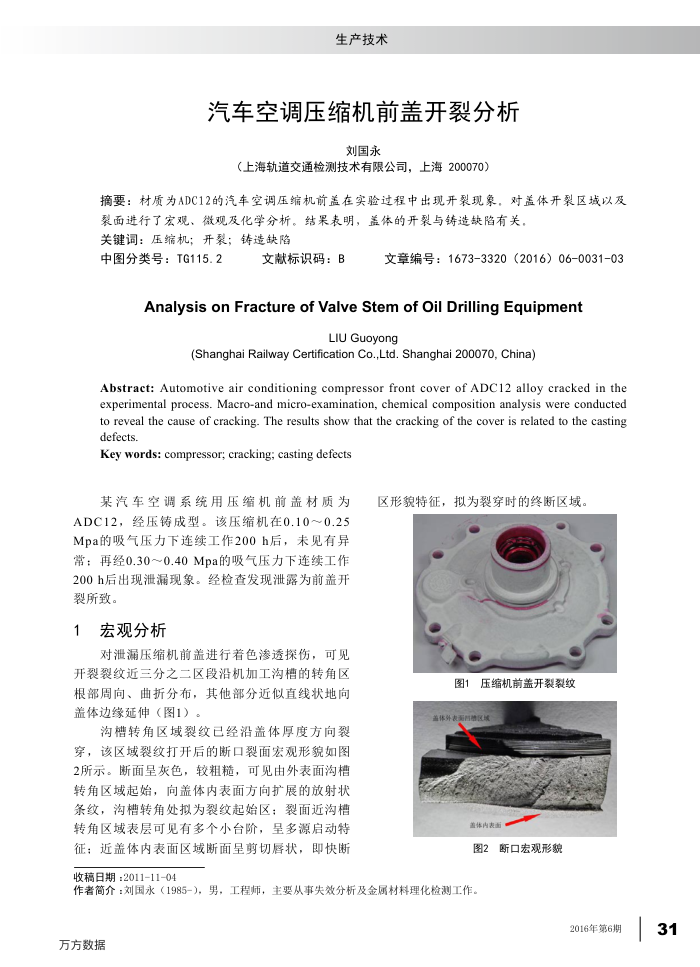

生产技术
汽车空调压缩机前盖开裂分析
刘国永
（上海轨道交通检测技术有限公司，上海200070）
摘要：材质为ADC12的汽车空调压编机前盖在实验过程中出现开裂现象，对盖体开裂区域以及
裂面进行了宏观、微观及化学分析。结果表明，盖体的开裂与铸造缺陷有关，关键词：压缩机；开裂；铸造缺陷
中图分类号：TG115.2
文献标识码：B
文章编号：1673-3320（2016）06-0031-03
AnalysisonFractureofValveStemofOilDrillingEquipment
LIU Guoyong
(Shanghai Railway Certification Co.,Ltd.Shanghai 200070, China)
Abstract: Automotive air conditioning compressor front cover of ADC12 alloy cracked in the experimental process. Macro-and micro-examination, chemical composition analysis were conducted to reveal the cause of cracking. The results show that the cracking of the cover is related to the casting defects.
Key words: compressor; cracking; casting defects
某汽车空调系统用压缩机前盖材质为 ADC12，经压铸成型。该压缩机在0.10～0.25 Mpa的吸气压力下连续工作200h后，未见有异常：再经0.30~0.40Mpa的吸气压力下连续工作 200h后出现泄漏现象。经检查发现泄露为前盖开裂所致。
1
宏观分析
对泄漏压缩机前盖进行着色渗透探伤，可见
开裂裂纹近三分之二区段沿机加工沟槽的转角区根部周向、曲折分布，其他部分近似直线状地向盖体边缘延伸（图1）。
沟槽转角区域裂纹已经沿盖体厚度方向裂穿，该区域裂纹打开后的断口裂面宏观形貌如图 2所示。断面呈灰色，较粗糙，可见由外表面沟槽转角区域起始，向盖体内表面方向扩展的放射状条纹，沟槽转角处拟为裂纹起始区；裂面近沟槽转角区域表层可见有多个小台阶，呈多源启动特征；近盖体内表面区域断面呈剪切唇状，即快断
区形貌特征，拟为裂穿时的终断区域，
图1压缩机前盖开裂裂纹
盖体外表面西浩区域
益体有点
图2断口宏观形貌
收稿日期：2011-11-04
作者简介：刘国永（1985-），男，工程师，主要从事失效分析及金属材料理化检测工作。
2016年第6期
万方数据
31
