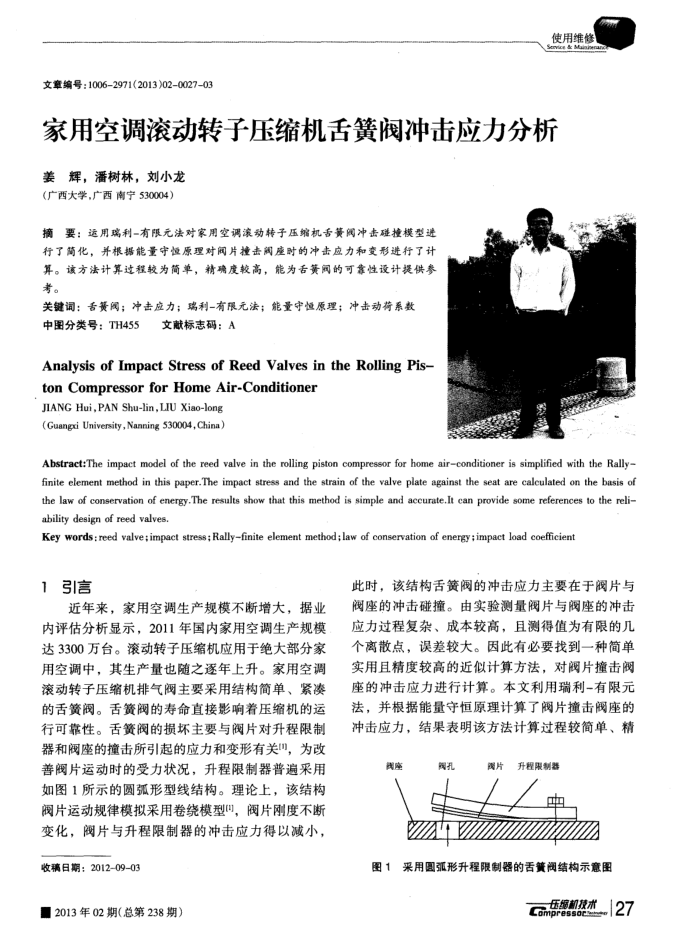

家用空调滚动转子压缩机舌簧阀冲击应力分析
姜辉，潘树林，刘小龙（广西大学，广西南宁530004）
摘要：运用璃利-有限元法对家用空调滚动转子压端机香簧阀冲击碰撞模型进行了简化，并根据能量守恒原理对间片撞击阔座时的冲击应力和变形进行了计算。该方法计算过程较为简单，精确度较高，能为舌策间的可靠性设计提供参考。
关键词调：香黄阔；冲击应力：瑞利-有限元法：能量守恒原理：冲击动荷系数
中图分类号：TH455
文献标志码：A
Analysis of Impact Stress of Reed Valves in the RollingPis-tonCompressorforHomeAir-Conditioner
JIANG Hui,PAN Shu-lin,LIU Xiao-long(Guangxi University,Nanning 530004,China）
Abstract:The impact model of the reed valve in the rolling piston compressor for home airconditioner is simplified with the Rally-finite element method in this paper.The impact stress and the strain of the valve plate against the seat are calculated on the basis of the law of conservation of energy.The results show that this method is simple and accurate.It can provide some references to the reli-ability design of reed valves.
Key words : reed valve; impact stress; Rallyfinite element method; law of conservation of energy;impact load coefficient
1引言
近年来，家用空调生产规模不断增大，据业内评估分析显示，2011年国内家用空调生产规模达3300万台。滚动转子压缩机应用于绝大部分家用空调中，其生产量也随之逐年上升。家用空调滚动转子压缩机排气阀主要采用结构简单、紧漆的舌簧阀。舌簧阀的寿命直接影响着压缩机的运行可靠性。舌簧阀的损坏主要与阀片对升程限制器和阀座的撞击所引起的应力和变形有关，为改善阀片运动时的受力状况，升程限制器普遍采用如图1所示的圆弧形型线结构。理论上，该结构阀片运动规律模拟采用卷绕模型间，阀片刚度不断变化，阀片与升程限制器的冲击应力得以减小，
收稿日期：2012-09-03
2013年02期（总第238期）
此时，该结构舌簧阀的冲击应力主要在于阀片与阀座的冲击碰撞。电实验测量阀片与阀座的冲击应力过程复杂、成本较高，且测得值为有限的几个离散点，误差较大。因此有必要找到一种简单实用且精度较高的近似计算方法，对阅片撞击阀座的冲击应力进行计算。本文利用瑞利-有限元法，并根据能量守恒原理计算了阀片撞击阀座的冲击应力，结果表明该方法计算过程较简单、精
阅座
阀孔
片升程限制器
图1采用圆弧形升程限制器的舌簧阀结构示意图
