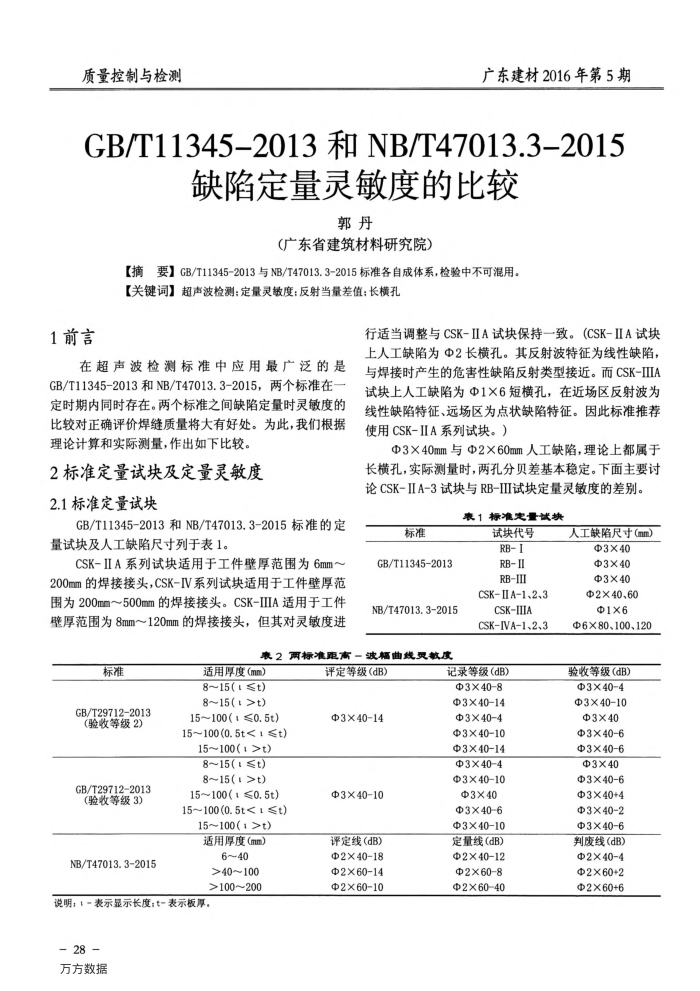

质量控制与检测
广东建材2016年第5期
GB/T11345-2013 和 NB/T47013.3-2015
缺陷定量灵敏度的比较
郭丹
（广东省建筑材料研究院）
【摘要】GB/T11345-2013与NB/T47013.3-2015标准各自成体系，检验中不可混用。【关键词】超声波检测：定量灵敏度；反射当量差值：长横孔
1前言
在超声波检测标准中应用最广泛的是
GB/T11345-2013和NB/T47013.3-2015，两个标准在定时期内同时存在。两个标准之间缺陷定量时灵敏度的比较对正确评价焊缝质量将大有好处。为此，我们根据
理论计算和实际测量，作出如下比较。 2标准定量试块及定量灵敏度 2.1标准定量试块
GB/T11345-2013和NB/T47013.3-2015标准的定量试块及人工缺陷尺寸列于表1。
CSK-IIA系列试块适用于工件壁厚范围为6mm~ 200mm的焊接接头，CSK-IV系列试块适用于工件壁厚范围为200mm～500mm的焊接接头。CSK-IIA适用于工件壁厚范围为8mm120mm的焊接接头，但其对灵敏度进
行适当调整与CSK-IA试块保持一致。(CSK-ⅡIA试块上人工缺陷为Φ2长横孔。其反射波特征为线性缺陷，与焊接时产生的危害性缺陷反射类型接近。而CSK-IIIA 试块上人工缺陷为Φ1×6短横孔，在近场区反射波为线性缺陷特征、远场区为点状缺陷特征。因此标准推荐使用CSK-IIA系列试块。）
Φ3×40mm与Φ2×60mm人工缺陷，理论上都属于长横孔，实际测量时，两孔分贝差基本稳定。下面主要讨论CSK-IIA-3试块与RB-I试块定量灵敏度的差别。
表1标准定量试块
标准
GB/T113452013 NB/T47013. 32015
表2两标准距声-波幅曲线灵教度
标准
GB/T297122013(验收等级2)
GB/T297122013(验收等级3)
NB/T47013. 32015
适用厚度(mm） 8~15(≤t) 8~15(t>t) 15~100(≤0.5t) 15~100(0.5t<≤t) 15~100(>t) 8~15(≤t) 8~15( >t) 15~100(≤0.5t) 15~100 (0.5t<≤t) 15~100( >t) 适用厚度(mm）
6~40 >40~100 >100～200
说明：1-表示显示长度：t-表示板厚。
- 28 万方数据
评定等级（dB） Φ3×40-14
中3×4010 评定线(dB)@2×4018 中2×60-14 中2×6010
试块代号 RB-1 RBII RB-III
CSK-IIA1、2、3 CSK-IIA CSK-IVA1、2、3
记录等级(dB） Φ3×408 中3×4014 Φ3×404 Φ3×40-10 Φ3X40-14 中3×404 Φ3×40-10 中3×40@3×406 中3×40-10 定量线(dB) Φ2×40-12 p2x608 Φ2×6040
人工缺陷尺寸(mm)）
Φ3X40 中3x40 Φ3x40 Φ2×40.60@1x6
Φ6X80、100、120
验收等级(dB） Φ3×40-4 Φ3×4010 Φ3×40 Φ3×406 中3×40-6 Φ3×40 Φ3×406 Φ3×40+4 Φ3×40-2 Φ3×406 判废线（dB） Φ2×40-4 Φ2×60+2 Φ2×60+6
