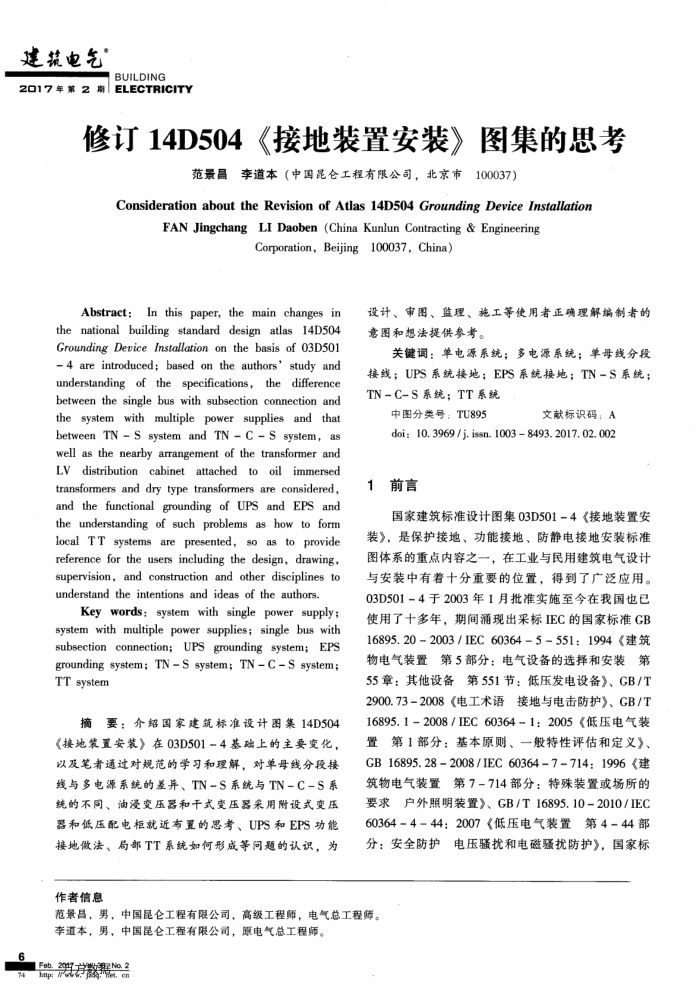

建筑电气
BUILDING
2017年第2期ELECTRICITY
修订14D504《接地装置安装》图集的思考
范景昌李道本（中国昆仑工程有限公司，北京市100037）
Consideration about the Revision of Atlas 14D504 Grounding Device Installation
FAN Jingchang LI Daoben (China Kunlun Contracting & Engineering
Corporation，Beijing100037，China)
Abstract:In this paper, the main changes in the national building standard design atlas 14D504 Grounding Device Installation on the basis of 03D501 4 are introduced; based on the authors' study and understanding of the specificationsthe difference between the single bus with subsection connection and the system with multiple power supplies and that between TN - S system and TN - C - S system, as well as the nearby arrangement of the transformer and LV distribution cabinet attached to oil immersed transformers and dry type transformers are considered, and the functional grounding of UPS andEPS and the understanding of such problems as how to form local TT systems are presented, so as to provide reference for the users including the design, drawing, supervision, and construction and other disciplines to understand the intentions and ideas of the authors
Key words: system with single power supply; system with multiple power supplies; single bus with subsection connection; UPS grounding system; EPS grounding system; TNS system; TN-C-S system; TT system
摘要：介绍国家建筑标准设计图集14D504《接地装置安装》在03D501=4基础上的主要变化，以及笔者通过对规范的学习和理解，对单母线分段接线与多电源系统的差异、TN=S系统与TN-C-S系统的不同、油漫变压器和干式变压器采用附设式变压器和低压配电柜就近布置的思考、UPS和EPS功能接地做法、局部TT系统如何形成等问题的认识，为
作者信息
设计、审图、监理、施工等使用者正确理解编制者的意图和想法提供参考。
关键调：单电源系统：多电源系统：单母线分段接线；UPS系统接地：EPS系统接地：TN-S系统； TN-C-S系统：TT系统
中图分类号：TU895
文献标识码：A
doi:10. 3969 /j. issn. 1003 8493. 2017, 02. 002 1前言
国家建筑标准设计图集03D501-4《接地装置安装》，是保护接地、功能接地、防静电接地安装标准图体系的重点内容之一，在工业与民用建筑电气设计与安装中有着十分重要的位置，得到了广泛应用。 03D501=4于2003年1月批准实施至今在我国也已使用了十多年，期间涌现出采标IEC的国家标准CB 16895.202003/IEC 603645551:1994《建筑物电气装置第5部分：电气设备的选择和安装第 55章：其他设备第551节；低压发电设备》、GB/T 2900.73-2008《电工术语接地与电击防护》、GB/T 16895.1=2008/IEC60364-1：2005《低压电气装置第1部分：基本原则、一般特性评估和定义》、 CB 16895.282008/IEC 6036477141996 《建筑物电气装置第7-714部分：特殊装置或场所的要求户外照明装置》、GB/T16895.10-2010/IEC 60364=4=44：2007《低压电气装置第4-44部分：安全防护电压骚扰和电磁扰防护》，国家标
范景昌，男，中国昆仑工程有限公司，高级工程师，电气总工程师。
李道本，男，中国昆仑工程有限公司，原电气总工程师。 Feob荐数oa 建筑电气
