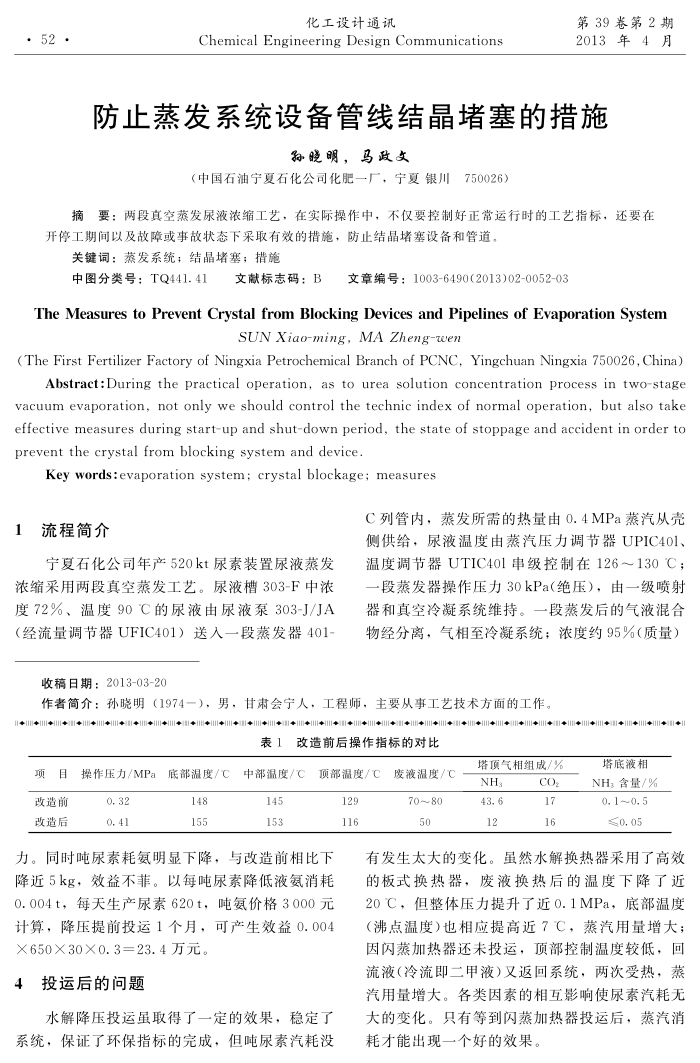

.52.
化工设计通讯
Chemical Engineering Design Communications
第39卷第2期 2013年4月
防止蒸发系统设备管线结晶堵塞的措施
孙晓明，马政文
（中国石油宁夏石化公司化肥一厂，宁夏银川750026）
摘要：两段真空蒸发尿液浓缩工艺，在实际操作中，不仅要控制好正常运行时的工艺指标，还要在开停工期间以及故障或事故状态下采取有效的措施，防止结晶堵塞设备和管道。
关键词：蒸发系统；结晶堵塞；措施中图分类号：TQ441.41
文献标志码：B文章编号：1003-6490(2013)02-0052-03
The Measures to Prevent Crystal from Blocking Devices and Pipelines of Evaporation System
SUNXiao-ming,MA Zheng-wen
(The First Fertilizer Factory of Ningxia Petrochemical Branch of PCNC, Yingchuan Ningxia 750o26, China)
Abstract:During the practical operation, as to urea solution concentration process in two-stage vacuum evaporation, not only we should control the technic index of normal operation, but also take effective measures during start-up and shut-down period, the state of stoppage and accident in order to prevent the crystal from blocking system and device.
Key words:evaporation system; crystal blockage; measures
1
流程简介
宁夏石化公司年产520kt尿素装置尿液蒸发浓缩采用两段真空蒸发工艺。尿液槽303-F中浓度72%、温度90C的尿液由尿液泵303-J/JA（经流量调节器UFIC401）送入一段蒸发器401-
收稿日期：2013-03-20
C列管内，蒸发所需的热量由0.4MPa蒸汽从壳侧供给，尿液温度由蒸汽压力调节器UPIC401、温度调节器UTIC401串级控制在126～130C；一段蒸发器操作压力30kPa（绝压），由一级喷射器和真空冷凝系统维持。一段蒸发后的气液混合物经分离，气相至冷凝系统；浓度约95%（质量）
作者简介：孙晓明（1974一），男，甘肃会宁人，工程师，主要从事工艺技术方面的工作。
+1+
+++
表1改造前后操作指标的对比
项目操作压力/MPa底部温度/C中部温度/C顶部温度/C
改造前改造后
0.32 0. 41
148 155
145 153
力。同时吨尿素耗氨明显下降，与改造前相比下降近5kg，效益不菲。以每吨尿素降低液氨消耗 0.004t，每天生产尿素620t，吨氨价格3000元计算，降压提前投运1个月，可产生效益0.004
X650×30×0.3=23.4万元。 4投运后的问题
水解降压投运虽取得了一定的效果，稳定了系统，保证了环保指标的完成，但吨尿素汽耗没
129 116
废液温度/C 7080 50
塔顶气相组成/%
NH 43. 6 12
CO2 17 16
塔底液相 NH含量/% 0. 1~0. 5 0.05
有发生太大的变化。虽然水解换热器采用了高效的板式换热器，废液换热后的温度下降了近 20C，但整体压力提升了近0.1MPa，底部温度（沸点温度）也相应提高近7C，蒸汽用量增大；因闪蒸加热器还未投运，顶部控制温度较低，回流液（冷流即二甲液）又返回系统，两次受热，蒸汽用量增大。各类因素的相互影响使尿素汽耗无大的变化。只有等到闪蒸加热器投运后，蒸汽消耗才能出现一个好的效果。
