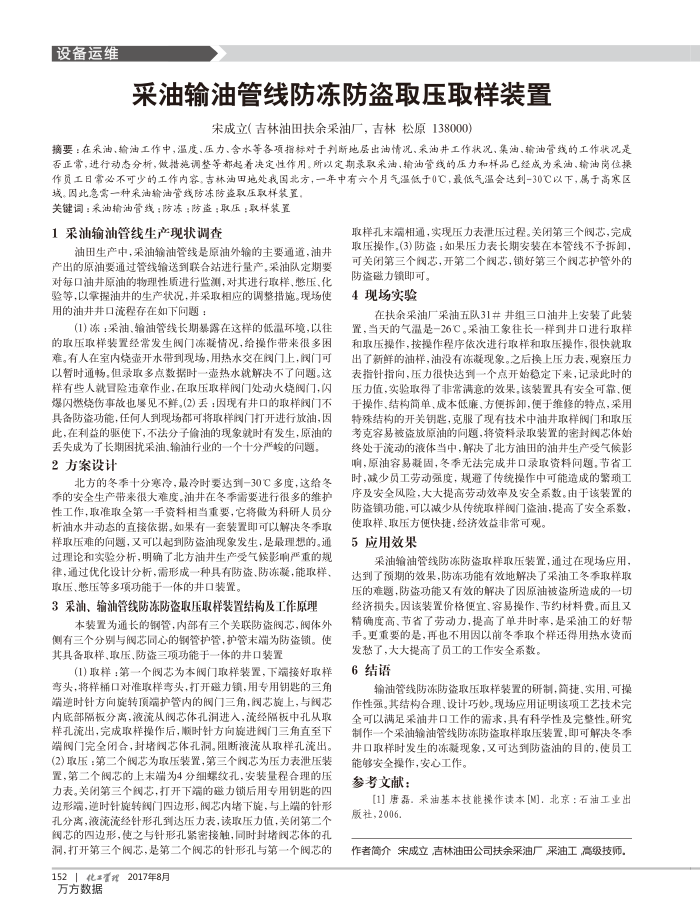

采油输油管线防冻防盗取压取样装置
宋成立（吉林油田扶余采油厂，吉林松原138000)
摘要：在采油，输油工作中，温度、压力、含水等各项指标对于判断地层出油情况、采油井工作状况，集油、输油管线的工作状况是否正常，进行动态分析，做措施调整等都起着决定性作用。所以定期录取采油、输油管线的压力和样品已经成为采油、输油岗位操作员工日常必不可少的工作内客，吉林油田地处我国北方，一年中有六个月气湿低于(℃，最低气温会达到-30℃以下，属于高寒区
城。因此急需一种采油输油管线防冻防资取压取样装置。关键词：采油输油管线：防冻：防盗：取压：取样装置
1采油输油管线生产现状调查
油田生产中，采油输油管线是原油外输的主要通道，油井产出的原油要通过管线输送到联合站进行量产，采油队定期要对每口油井原油的物理性质进行监测，对其进行取样、悠压、化验等，以掌握油井的生产状况，并采取相应的调整措施。现场使用的油井井口流程存在如下问题：
(1)冻：采油、输油管线长期暴露在这样的低温环境，以往的取压取样装置经常发生阀门冻凝情况，给操作带来很多困难。有人在室内烧壶开水带到现场，用热水交在闵门上，阅门可以暂时通畅。但录取多点数据时一壶热水就解决不了向题。这样有些人就营险违章作业，在取压取样阀门处动火烧阀门，闪爆闪燃烧伤事故也遥见不鲜。(2)丢：因现有井口的取样闵门不具备防盗功能，任何人到现场都可将取样闵门打开进行放油，固此，在利益的驱使下，不法分子偷油的现象就时有发生，原油的丢失成为了长期困扰果油、输油行业的一个十分严峻的问题。 2方案设计
北方的冬季十分寒冷，最冷时要达到-30℃多度，这给冬季的安全生产带来很大难度。油井在冬季需要进行很多的维护性工作，取准取全第一手资料相当重要，它将微为科研人员分析油水井动态的直接依据。如果有一套装置即可以解决冬季取样取压难的向题，又可以起到防盗油现象发生，是最理想的。通过理论和实验分析，明确了北方油井生产受气候影响严重的规律，通过优化设计分析，需形成一种具有防盗、防冻凝，能取样、取压、憋压等多项功能于一体的井口装置。
3采油、输油管线防冻防盗取压取样装置结构及工作原理
本装置为通长的钢管，内部有三个关联防盗阀芯，阀体外侧有三个分别与阀芯同心的钢管护管，护管末端为防盗锁。使其具备取样，取压、防盗三项功能于一体的井口装置
(1)取样：第一个阀芯为本阀门取样装置，下端接好取样弯头，将样桶口对准取样弯头，打开磁力锁，用专用钥匙的三角端逆时针方向旋转顶端护管内的阀门三角，闵芯旋上，与阔芯内底部隔板分离，液流从阀芯体孔洞进人，流经隔板中孔从取样孔流出，完成取样操作后，顺时针方向旋进阀门三角直至下端阀门完全闭合，封堵阀芯体孔洞。阻断液流从取样孔流出。(2)取压：第二个阀芯为取压装置，第三个阀芯为压力表泄压装置，第二个阀芯的上末端为4分细螺纹孔，安装量程合理的压力表。关闭第三个阅芯，打开下端的磁力锁后用专用钥匙的四边形端，逆时针旋转阀门四边形，阀芯内堵下旋，与上端的针形孔分离，液流流经针形孔到达压力表，读取压力值，关闭第二个阅芯的四边形，使之与针形孔紧密接触，同时封堵闵芯体的孔洞，打开第三个阀芯，是第二个阀芯的针形孔与第一个阀芯的
152化s#2017年8月方方数据
取样孔末端相通，实现压力表泄压过程。关闭第三个阀芯，完成取压操作。(3)防盗：如果压力表长期安装在本管线不予拆卸，可关闭第三个阀芯，开第二个阀芯，锁好第三个闵芯护管外的
防盗磁力锁即可。 4现场实验
在扶余采油厂采油五队31#井组三口油井上安装了此装置，当天的气温是一26C。采油工象往长一样到井口进行取样和取压操作，按操作程序依次进行取样和取压操作，很快就取出了新鲜的油样，油没有冻凝现象。之后换上压力表，观察压力表指针指向，压力很快达到一个点开始稳定下来，记录此时的压力值，实验取得了非常满意的效果，该装置具有安全可靠、便于操作、结构简单、成本低廉、方便拆卸，便于维修的特点，采用特殊结构的开关钥些，克服了现有技术中油井取样阀门和取压考克容易被盗放原油的问题，将资料录取装置的密封阅芯体始终处于流动的液体当中，解决了北方油田的油并生产受气候影响，原油容易避固，冬季无法完成井口录取资料问题节省工时，减少员工劳动强度，规避了传统操作中可能造成的繁预工序及安全风险，大大提高劳动效率及安全系数。由于该装置的防盗锁功能，可以减少从传统取样阀门盗油，提高了安全系数，
使取样、取压方便快捷，经济效益非常可观。 5应用效果
采油输油管线防冻防盗取样取压装置，通过在现场应用，达到了预期的效果，防冻功能有效地解决了采油工冬季取样取压的难题，防盗功能又有效的解决了因原油被盗所造成的一切经济损失。因该装置价格便宜、容易操作，节约材料费。而且又精确度高、节省了劳动力，提高了单井时率，是采油工的好帮手。更重要的是，再也不用因以前冬季取个样还得用热水烫而
发愁了，大大提高了员工的工作安全系数。 6结语
输油管线防冻防盗取压取样装置的研制，简捷，实用、可操作性强。其结构合理，设计巧妙。现场应用证明该项工艺技术完全可以满足采油井口工作的需求，具有科学性及完整性。研究制作一个采油输油管线防冻防盗取样取压装置，即可解决冬季并口取样时发生的冻赢现象，又可达到防盗油的目的，使员工
能够安全操作，安心工作。参考文献：
[1]唐磊.采油基本技能操作读本[M]．北京：石油工业出版社，2006
作者简介宋成立，吉林油田公司扶余采油厂采油工，高级技师，
