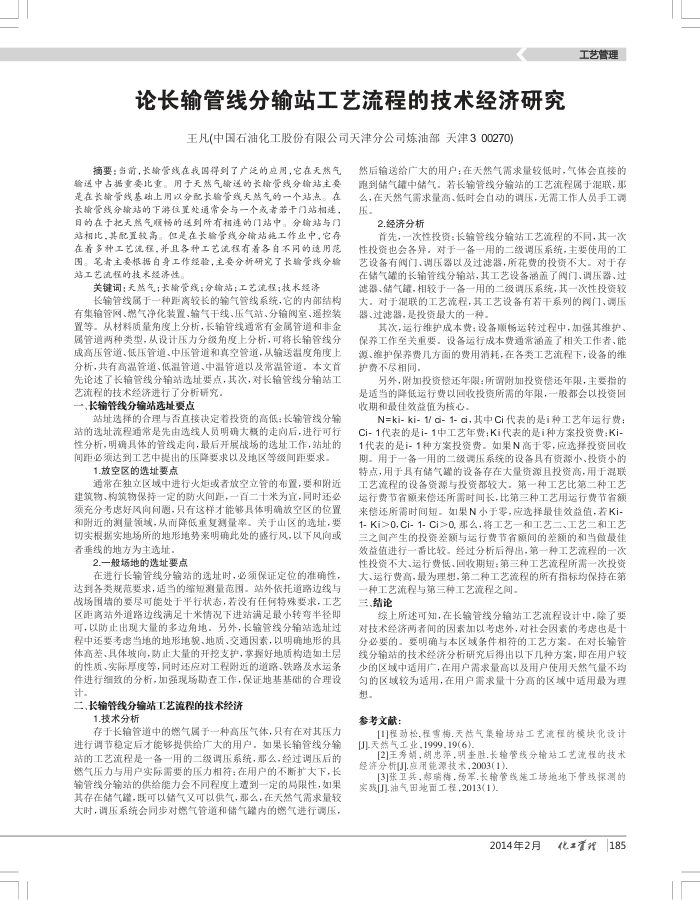

论长输管线分输站工艺流程的技术经济研究
王凡（中国石油化工股份有限公司天津分公司炼油部天津300270）
摘要：当前，长输管践在我因得到了广泛的应周用，它在天然气验递中占据重要比重。用于天然气输逆的长输管线分输站主要是在长输管线基础上用以分配长验管线天然气的一个站点。在长输管战分输站的下游位置处通常会与一个或者若干门站相连，日的在于把天然气顺幅的送到所有相连的门站中。分输站与门站相比，其配置较高。但是在长输管线分输站施工作业中，它存在者多种工艺流程，并且各种工艺流程有看各白不同的造用范图。笔者主要根据白身工作经验，主要分析研究了长输管线分输站工艺流程的技术经济性
关键词：天然气：长输管线：分输站：工艺流程；技术经济
长输管线属于一种距离较长的输气管线系统，它的内部结构有集输管网、燃气净化装置、输气干线、压气站、分输阀室、遥控装置等。从材料质量角度上分析，长输管线通常有金属管道和非金属管道两种类型，从设计压力分级角度上分析，可将长输管线分成高压管道、低压管道、中压管道和真空管道，从输送温度角度上分析，共有高温管道、低温管道、中温管道以及常温管道，本文首先论述了长输管线分输站选址要点，其次，对长输管线分输站工
艺流程的技术经济进行了分析研究。一、长输管线分输站选址要点
站址选择的合理与否直接决定着投资的高低：长输管线分输站的选址流程通常是先由选线人员明确大概的走向后，进行可行性分析，明确具体的管线走向，最后开展战场的选址工作，站址的间距必须达到工艺中提出的压降要求以及地区等级间距要求，
1.放空区的选址要点
通常在独立区域中进行火炬或者放空立管的布置，要和附近建筑物、构筑物保持一定的防火间距，一百二十米为宜，同时还必须充分考患好风向间题，只有这样才能够具体明确散空区的位置和附近的测量领域，从而降低重复测量率，关于山区的选址，要切实根据实地场所的地形地势来明确此处的盛行风，以下风向或者垂线的地方为主选址。
2.一般场地的选址要点
在进行长输管线分输站的选址时，必须保证定位的准确性，达到各类规范要求，适当的缩短测量范围站外依托道路边线与战场围墙的要尽可能处于平行状态，若没有任何特殊要求，工艺区距离站外道路边线满足十米情况下进站满足最小转弯半径即可，以防止出现大量的多边角地，另外，长输管线分输站选址过程中还要考虑当地的地形地貌、地质、交通因素，以明确地形的具体高差、具体坡向，防止大量的开挖支护，掌握好地质构造如土层的性质、实际厚度等，同时还应对工程附近的道路、铁路及水运条件进行细致的分析，加强现场勘查工作，保证地基基础的合理设计
二、长输管线分输站工艺流程的技术经济
1.技术分析
存于长输管道中的燃气属于一种高压气体，只有在对其压力进行调节稳定后才能够提供给广大的用户，如果长输管线分输站的工艺流程是一备一用的二级调压系统，那么，经过调压后的燃气压力与用户实际需要的压力相符：在用户的不断扩大下，长输管线分输站的供给能力会不同程度上遭到一定的局限性，如果其存在储气罐，既可以储气又可以供气，那么，在天然气需求量较大时，调压系统会同步对燃气管道和储气罐内的燃气进行调压，
工艺管理
然后输送给广大的用户：在天然气需求量较低时，气体会直接的跑到储气罐中储气，若长输管线分输站的工艺流程属于混联，期么，在天然气需求量高、低时会自动的调压，无需工作人员手工调压
2.经济分析
首先，一次性投资：长输管线分输站工艺流程的不同，其一次性投资也会各异，对于一备一用的二级调压系统，主要使用的工艺设备有阀门、调压器以及过滤器，所花费的投资不大对于存在储气罐的长输管线分输站，其工艺设备涵盖了阀门、调压器、过滤器、储气罐，相较于一备一用的二级调压系统，其一次性投资较大，对于混联的工艺流程，其工艺设备有若干系列的阀门、调压器、过滤器，是投资最大的一种。
其次，运行维护成本费：设备顺畅运转过程中，加强其维护、保养工作至关重要，设备运行成本费通常通盖了相关工作者、能源、维护保养费几方面的费用消耗，在各类工艺流程下，设备的维护费不尽相同。
另外，附加投资偿还年限：所谓附加投资偿还年限，主要指的是适当的降低运行费以回收投资所需的年限，一般都会以投资回收期和最佳效益值为核心
N=ki-ki-1/ci-1-ci,其中Ci代表的是i种工艺年运行费： Ci-1代表的是i-1中工艺年费；Ki代表的是i种方案投资费：Ki-1代表的是i-1种方案投资费-如果N高于零，应选择投资回收期用于一备一用的二级调压系统的设备具有资源小、投资小的特点，用于具有储气蹭的设备存在大量资源且投资高，用于混联工艺流程的设备资源与投资都较大，第一种工艺比第二种工艺运行费节省额来偿还所需时间长，比第三种工艺用运行费节省额来偿还所需时间规-如果N小于零，应选择最效益值，若Ki-1-Ki>0,Ci-1-Ci>0,那么,将工艺一和工艺二、工艺二和工艺三之间产生的投资差额与运行费节省额间的差额的和当做最佳效益值进行一雷比较-经过分析后得出，第一种工艺流程的一次性投资不大、运行费低，回收期短：第三种工艺流程所需一次投资大、运行费高，最为理想，第二种工艺流程的所有指标均保持在第
一种工艺流程与第三种工艺流程之间。三、结论
综上所述可知，在长输管线分输站工艺流程设计中，除了要对技术经济两者间的因素加以考患外，对社会因素的考患也是十分必要的。要明确与本区域条件相符的工艺方案。在对长输管线分输站的技术经济分析研究后得出以下几种方案，即在用户较少的区域中适用广，在用户需求量高以及用户使用天然气量不均匀的区域较为适用，在用户需求量十分高的区域中适用最为理想
参考文献：
[]程劲松,程雪梅.天然气集输场站工艺流程的模块化设计[]天然气无业.1999.19(6)
[2]王秀期，胡患萍，明垂胜.长输管线分输站工艺流程的技术经济分析[3].应用能源技术，2003(1)。
[3]张卫兵，郊端梅，杨军.长输管线施工场地地下管线探测的实残[]油气田地面工程,2013(1)
