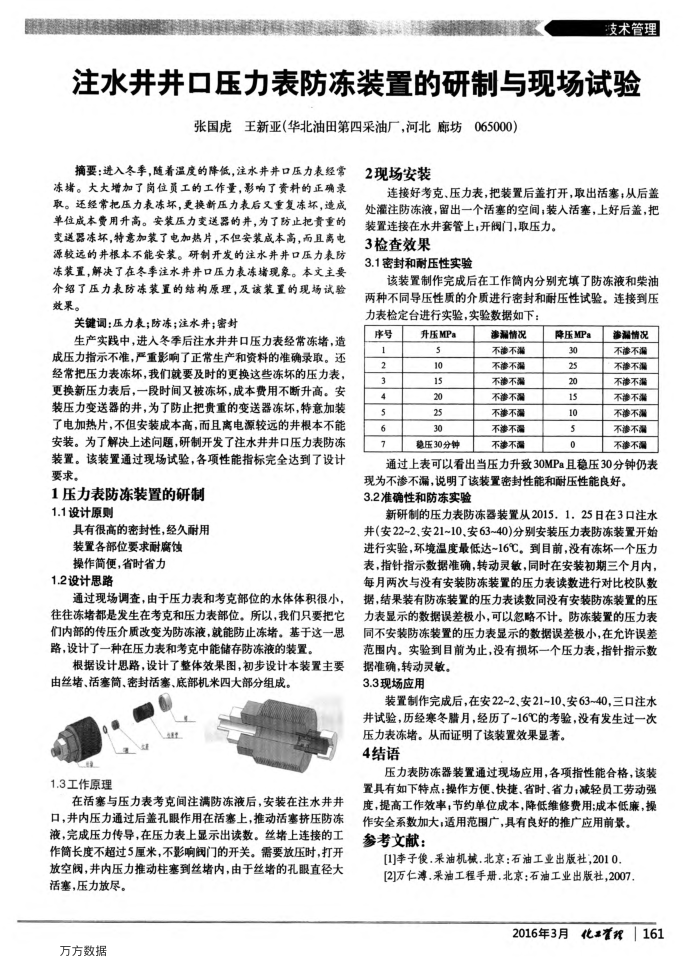

注水井井口压力表防冻装置的研制与现场试验
张国虎王新亚（华北油田第四采油厂，河北廊坊065000)
摘要：进入冬季，随着温度的降低，注水井并口压力表经常冻堵。大大增加了岗位页工的工作量，影响了资料的正确录取。还经常把压力表冻坏，更换新压力表后叉重复冻坏，造成单位成本费用升高。安装压力变送器的并，为了防止把责重的变送器冻坏，特意加装了电加热片，不但安装成本高，而且离电源较远的井根本不能安装。研制开发的注水并井口压力表防冻装置，解决了在冬季注水井并口压力表冻堵现象。本文主要介绍了压力表防冻装置的结构原理，及该装置的现场试验效果。
关键调：压力表；防冻；注水井；密封
生产实践中，进入冬季后注水井井口压力表经常冻堵，造成压力指示不准，严重影响了正常生产和资料的准确录取。还经常把压力表冻坏，我们就要及时的更换这些冻坏的压力表，更换新压力表后，一段时间又被冻坏，成本费用不断升高。安装压力变送器的井，为了防止把贵重的变送器冻坏，特意加装了电加热片，不但安装成本高，而且离电源较远的井根本不能安装。为了解决上述向题，研制开发了注水井井口压力表防冻装置。该装置通过现场试验，各项性能指标完全达到了设计要求。
1压力表防冻装置的研制 1.1设计原则
具有很高的密封性，经久耐用
装置各部位要求耐腐蚀操作简便，省时省力
1.2设计思路
通过现场调查，由于压力表和考克部位的水体体积很小，往往冻堵都是发生在考克和压力表部位。所以，我们只要把它们内部的传压介质改变为防冻液，就能防止冻堵。基于这一思路，设计了一种在压力表和考克中能储存防冻液的装置，
根据设计思路，设计了整体效果图，初步设计本装置主要
由丝堵、活塞筒、密封活塞、底部机米四大部分组成。 1.3工作原理
在活塞与压力表考克间注满防冻液后，安装在注水井井口，井内压力通过后盖孔眼作用在活塞上，推动活塞挤压防冻液，完成压力传导，在压力表上显示出读数。丝堵上连接的工作筒长度不超过5厘米，不影响阀门的开关。需要放压时，打开放空阀，井内压力推动柱塞到丝堵内，由于丝堵的孔眼直径大
活塞，压力放尽。万方数据
2现场安装
连接好考克、压力表，把装置后盖打开，取出活塞；从后盖处灌注防冻液，留出一个活塞的空间；装入活塞，上好后盖，把
装置连接在水井套管上，开阀门，取压力。 3检查效果
3.1密封和耐压性实验
该装置制作完成后在工作筒内分别充填了防冻液和柴油两种不同导压性质的介质进行密封和耐压性试验。连接到压力表检定台进行实验，实验数据如下：
序号 1 2 3 4 5 6
升压MPa 5 10 15 20 25 30 稳压30分钟
涉漏情况不涉不漏不渗不漏不涉不漏不渗不漏不渗不漏不渗不漏不渗不漏
降压MPa 0 25 20 15 10 5 0
渗漏情况不渗不漏不渗不漏不渗不漏不渗不漏不渗不漏不渗不漏不渗不漏
通过上表可以看出当压力升致30MPa且稳压30分钟仍表
现为不渗不漏，说明了该装置密封性能和耐压性能良好。 3.2准确性和防冻实验
新研制的压力表防冻器装置从2015.1.25日在3口注水井（安22~2、安21~10、安63~40)分别安装压力表防冻装置开始进行实验，环境温度最低达~16℃。到目前，没有冻坏一个压力表，指针指示数据准确，转动灵敏，同时在安装初期三个月内，每月两次与没有安装防冻装置的压力表读数进行对比校队数据，结果装有防冻装置的压力表读数同没有安装防冻装置的压力表显示的数据误差极小，可以忽略不计。防冻装置的压力表同不安装防冻装置的压力表显示的数据误差极小，在允许误差范围内。实验到目前为止，没有损坏一个压力表，指针指示数
据准确，转动灵敏。 3.3现场应用
装置制作完成后，在安22-2、安21~10、安63~40，三口注水并试验，历经寒冬腊月，经历了~16℃的考验，没有发生过一次
压力表冻堵。从而证明了该装置效果显著。 4结语
压力表防冻器装置通过现场应用，各项指性能合格，该装置具有如下特点：操作方便、快捷、省时、省力，减轻员工劳动强度，提高工作效率，节约单位成本，降低维修费用；成本低廉，操
作安全系数加大，适用范围广，具有良好的推广应用前景。参考文献：
[1]李子俊.采油机械.北京：石油工业出版社，2010[2]万仁薄.采油工程手册.北京：石油工业出版社,2007.
