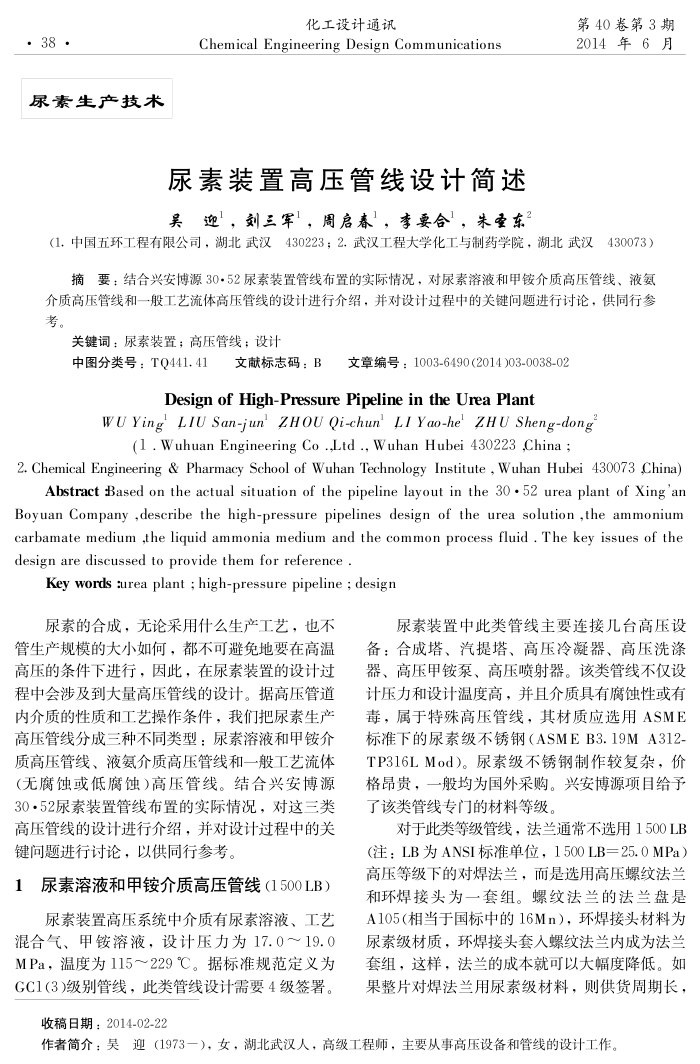

尿素生产技术
化工设计通讯
Chemical Engineering Design Communications
尿素装置高压管线设计简述吴迎"，刘三军，周启春"，李要合”，朱堂东
第40卷第3期 2014年6月
（1.中国五环工程有限公司，湖北武汉430223；2.武汉工程大学化工与制药学院，湖北武汉430073）
摘要：结合兴安博源30·52尿素装置管线布置的实际情况，对尿素溶液和甲铵介质高压管线、液氨介质高压管线和一般股工艺流体高压管线的设计进行介绍，并对设计过程中的关键问题进行讨论，供同行参考。
关键词：尿素装置；高压管线；设计
中图分类号：TQ441.41文献标志码：B文章编号：1003-6490(2014)03-0038-02
Design of High-Pressure Pipeline inthe UreaPlant
WU Ying LIU San-jun' ZHOU Qi-chun' LI Yao-he' ZHU Sheng-dong
(1.WuhuanEngineeringCo.Ltd.,WuhanHubei430223China;
2.Chemical Engineering & Pharmacy School of Wuhan Technology Institute,Wuhan Hubei 430073 China)
AbstractBased on the actual situation of the pipeline layout in the30 ·52 urea plant of Xing an Boyuan Company ,describe the high-pressure pipelines design of the urea solution ,the ammonium carbamate medium ,the liquid ammonia medium and the common process fluid . The key issues of the design are discussed to provide them for reference -
Key words surea plant ; high-pressure pipeline ; design
尿素的合成，无论采用什么生产工艺，也不管生产规模的大小如何，都不可避免地要在高温高压的条件下进行，因此，在尿素装置的设计过程中会涉及到大量高压管线的设计。据高压管道内介质的性质和工艺操作条件，我们把尿素生产高压管线分成三种不同类型：尿素溶液和甲铵介质高压管线、液氨介质高压管线和一般工艺流体(无腐蚀或低腐蚀）高压管线。结合兴安博源 30·52尿素装置管线布置的实际情况，对这三类高压管线的设计进行介绍，并对设计过程中的关键问题进行讨论，以供同行参考。
1尿素溶液和甲铵介质高压管线（1500LB）
尿素装置高压系统中介质有尿素溶液、工艺混合气、甲铵溶液，设计压力为17.0～19.0 MPa，温度为115～229℃。据标准规范定义为 GC1（3)级别管线，此类管线设计需要4级签署。
收稿日期：2014-02-22
尿素装置中此类管线主要连接儿台高压设备：合成塔、汽提塔、高压冷凝器、高压洗涤器、高压甲铵泵、高压喷射器。该类管线不仅设计压力和设计温度高，并且介质具有腐蚀性或有毒，属于特殊高压管线，其材质应选用ASME 标准下的尿素级不锈钢（ASMEB3.19MA312 TP316LMod)。尿素级不锈钢制作较复杂，价格昂贵，一般均为国外采购。兴安博源项目给予了该类管线专门的材料等级，
对于此类等级管线，法兰通常不选用1500LB（注：LB为ANSI标准单位，1500LB=25.OMPa）高压等级下的对焊法兰，而是选用高压螺纹法兰和环焊接头为一套组。螺纹法兰的法兰盘是 A105（相当于国标中的16Mn），环焊接头材料为尿素级材质，环焊接头套入螺纹法兰内成为法兰套组，这样，法兰的成本就可以大幅度降低。如果整片对焊法兰用尿素级材料，则供货周期长，
作者简介：吴迎（1973一），女，湖北武汉人，高级工程师，主要从事高压设备和管线的设计工作
