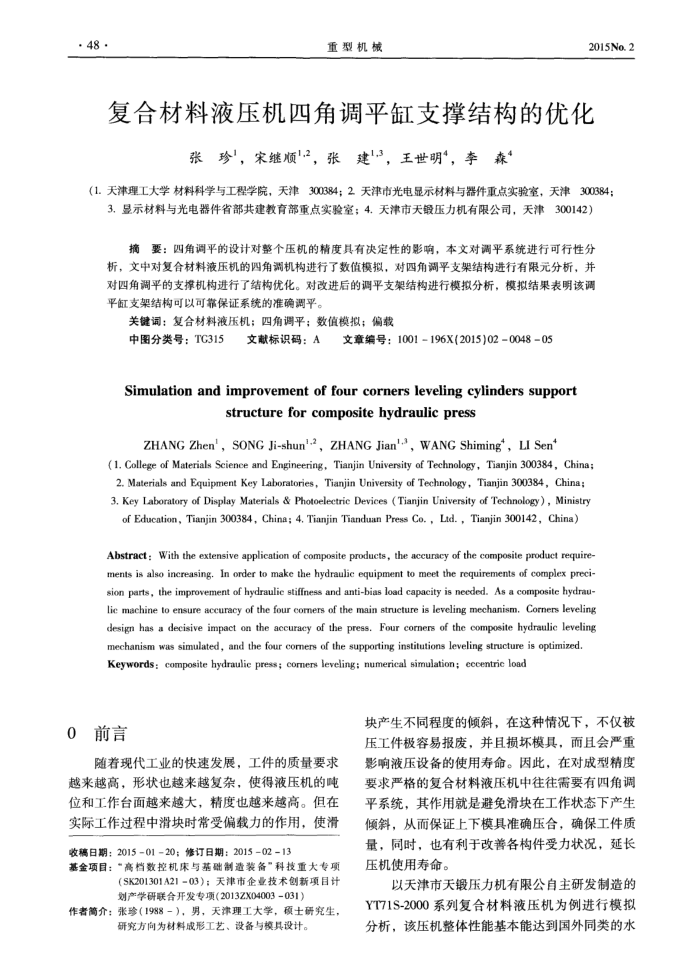

· 48·
重型机械
2015No.2
复合材料液压机四角调平缸支撑结构的优化
张珍，宋继顺2，张建"，3，王世明，李森
（1.天津理工大学材料科学与工程学院，天津300384；2天津市光电显示材料与器件重点实验室，天津300384：
3.显示材料与光电器件省部共建教育部重点实验室；4.天津市天锻压力机有限公司，天津300142）
摘要：四角调平的设计对整个压机的精度具有决定性的影响，本文对调平系统进行可行性分析，文中对复合材料液压机的四角调机构进行了数值模拟，对四角调平支架结构进行有限元分析，并对四角调平的支撑机构进行了结构优化。对改进后的调平支架结构进行模拟分析，模拟结果表明该调平缸支架结构可以可靠保证系统的准确调平。
关键词：复合材料液压机；四角调平；数值模拟；偏载
中图分类号：TG315
文献标识码：A：
文章编号：1001196X(2015)02004805
Simulationand improvement of four cornerslevelingcylinders support
structure for composite hydraulic press
ZHANG Zhen', SONG Ji-shun'2, ZHANG Jian'", WANG Shiming', LI Sen
(1. College of Materials Science and Engineering, Tianjin University of Technology, Tianjin 300384, China : 2. Materials and Equipment Key Laboratories, Tianjin University of Technology, Tianjin 300384, China; 3, Key Laboratory of Display Materials & Photoelectrie Devices ( Tianjin University of Technology) , Ministry of Education, Tianjin 300384, China; 4. Tianjin Tianduan Press Co. , Ltd. , Tianjin 300142, China)
Abstract : With the extensive application of composite products, the accuracy of the composite product require-ments is also increasing. In order to make the hydraulic equipment to meet the requirements of complex preci-sion parts, the improvement of hydraulie stiffness and anti-bias load capacity is needed. As a composite hydrau-lic machine to ensure accuracy of the four comers of the main structure is leveling mechanism. Corners leveling design has a decisive impact on the accuracy of the press. Four corners of the composite hydraulic leveling mechanism was simulated, and the four comers of the supporting institutions leveling structure is optimized Keywords: composite hydraulic press; cormers leveling: numerical simulation; eccentric load
0前言
随着现代工业的快速发展，工件的质量要求越来越高，形状也越来越复杂，使得液压机的吨位和工作台面越来越大，精度也越来越高。但在实际工作过程中滑块时常受偏载力的作用，使滑
收稿日期：20150120；修订日期：201502-13
基金项目：“高档数控机床与基础制造装备"科投重大专项
(SK201301A21-03）；天津市企业技术创新项目计划产学研联合开发专项(2013ZX04003-031)
作者简介：张珍（1988-），男，天津理工大学，硕士研究生，
研究方向为材料成形工艺、设备与模具设计。
块产生不同程度的倾斜，在这种情况下，不仅被压工件极容易报废，并且损坏模具，而且会严重影响液压设备的使用寿命。因此，在对成型精度要求严格的复合材料液压机中往往需要有四角调平系统，其作用就是避免滑块在工作状态下产生倾斜，从而保证上下模具准确压合，确保工件质量，同时，也有利于改善各构件受力状况，延长压机使用寿命。
以天津市天锻压力机有限公自主研发制造的 YT71S-2000系列复合材料液压机为例进行模拟分析，该压机整体性能基本能达到国外同类的水
