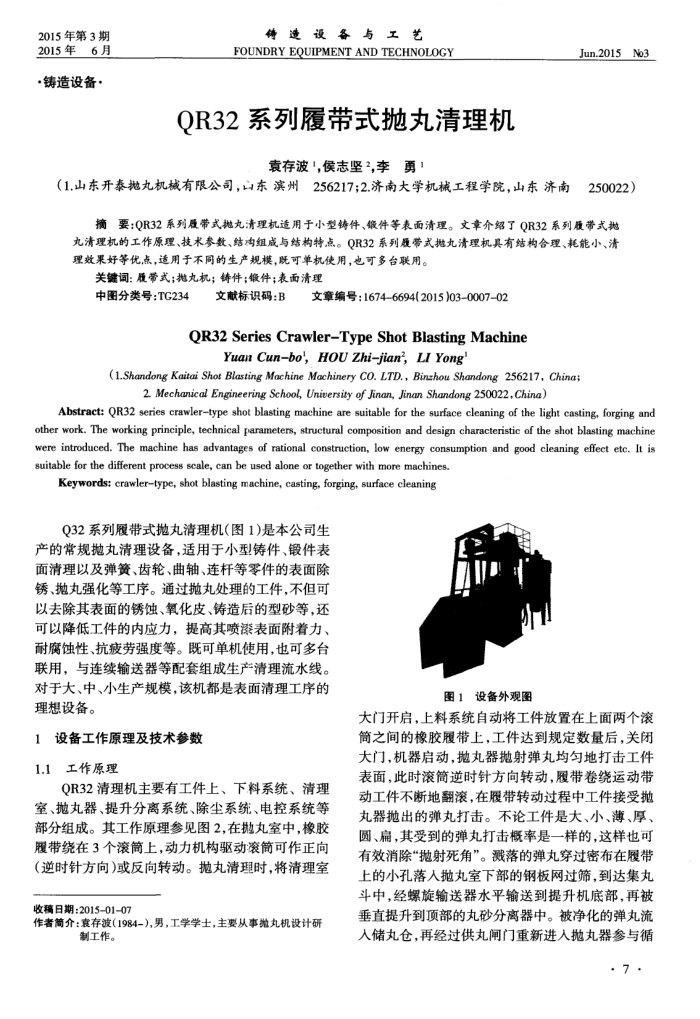

2015年第3期 2015年6月
·铸造设备·
铸造设备与工艺
FOUNDRYEQUIPMENTANDTECHNOLOGY
OR32系列履带式抛丸清理机
袁存波"，侯志坚",李勇！
Jun.2015No3
（1.山东开泰抛九机械有限公司，山东滨州256217;2.济南大学机械工程学院，山东济南
250022）
摘要：QR32系列展带式地丸清理机适用于小型铸件、镀件等表面清理。文章介绍了QR32系列履带式地九清理机的工作原理、技术参数、结沟组成与结构特点。QR32系列履带式抛九清理机具有结构合理、耗能小、清理效果好等优点，适用于不同的生产规模，既可单机使用，电可多台联用。
关键词：履带式；抛九机；铸件；锻件；表面清理
中图分类号：TG234
文献标识码：B
文章编号：16746694(2015)03-000702
QR32 Series Crawler-Type ShotBlasting Machine
YuanCun-bo',HOUZhi-jian,LIYong
(1.Shandong Kaitai Shot Blasting Machine Machinery CO.LTD.,Binzhou Shandong 256217,China;
2. Mechanical Engineering School, University of Jinan, Jinan Shandong 250022,China）
Abstract: QR32 series crawlertype shot blasting machine are suitable for the surface cleaning of the light casting, forging and other work. The working principle, technical parameters, structural composition and design characteristic of the shot blasting machine were introduced. The machine has advantages of rational construction, low energy consumption and good cleaning effect etc, It is suitable for the different process scale, can be used alone or together with more machines.
Keywords: crawlertype, shot blasting machine, casting, forging, surface cleaning
Q32系列履带式抛丸清理机(图1)是本公司生产的常规抛丸清理设备，适用于小型铸件、锻件表面清理以及弹簧、齿轮、曲轴、连杆等零件的表面除锈、抛丸强化等工序。通过抛丸处理的工件，不但可以去除其表面的锈蚀、氧化皮、铸造后的型砂等，还可以降低工件的内应力，提高其喷漆表面附着力、耐腐蚀性、抗疲劳强度等。既可单机使用，也可多台联用，与连续输送器等配套组成生产清理流水线。
对于大、中、小生产规模，该机都是表面清理工序的理想设备。
1设备工作原理及技术参数 1.1工作原理
QR32清理机主要有工件上、下料系统、清理室、抛丸器、提升分离系统、除尘系统、电控系统等部分组成。其工作原理参见图2，在抛丸室中，橡胶履带绕在3个滚筒上，动力机构驱动滚简可作正向（逆时针方向）或反向转动。抛丸清理时，将清理室
收稿日期：2015-01-07
作者简介：衰存波（1984-)，男，工学学士，主要从事抛丸机设计研
制工作。
图1设备外观图
大门开启，上料系统自动将工件放置在上面两个滚筒之间的橡胶履带上，工件达到规定数量后，关闭大门，机器启动，抛丸器抛射弹丸均匀地打击工件表面，此时滚筒逆时针方向转动，履带卷绕运动带动工件不断地翻滚，在履带转动过程中工件接受抛丸器抛出的弹丸打击。不论工件是大、小、薄、厚、圆、扁，其受到的弹丸打击概率是一样的，这样也可有效消除“抛射死角”。溅落的弹丸穿过密布在履带上的小孔落入抛丸室下部的钢板网过筛，到达集丸斗中，经螺旋输送器水平输送到提升机底部，再被垂直提升到顶部的丸砂分离器中。被净化的弹丸流入储丸仓，再经过供丸闸门重新进人抛丸器参与循
.7.
