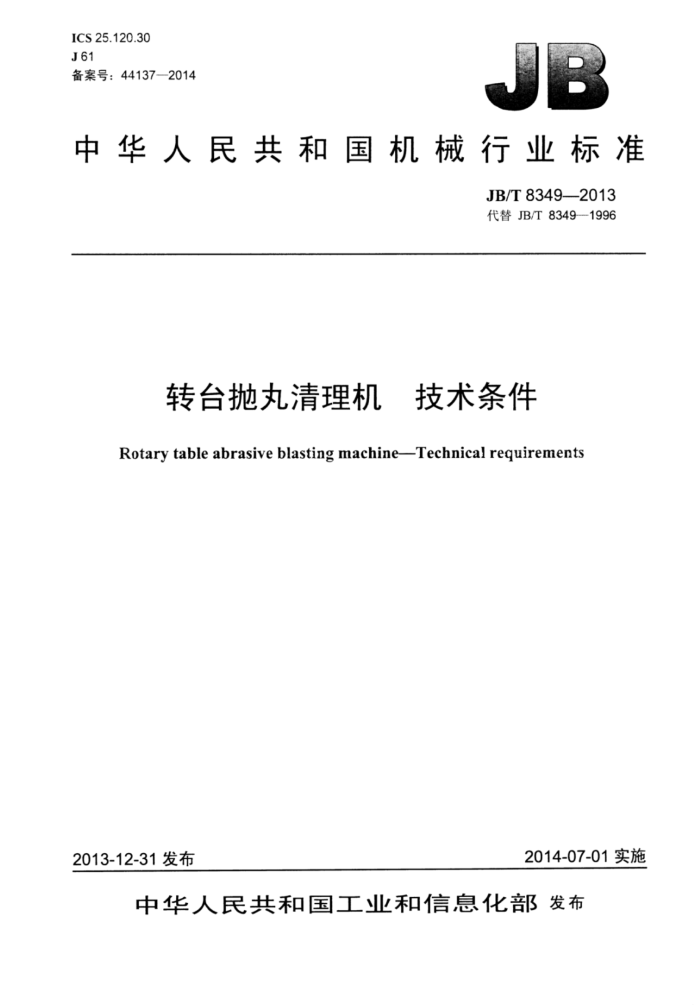

ICS25.120.30 J61 备案号：44137—2014
中华人民共和国机械行业标准
JB/T8349—2013 代替JB/T83491996
转台抛丸清理机 技术条件 Rotary table abrasive blasting machine-Technical requirements
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T8349—2013
目 次
前言 1 范围.. 2规范性引用文件 3技术要求.
II
3.1一般技术要求. 3.2关键部件要求.. 3.3空运转技术要求. 3.4负荷运转要求 4试验方法.. 5 检验规则 5.1出厂检验. 5.2型式检验 6包装、标志及储运 7 保用期 JB/T8349-2013
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准代替JB/T8349一1996《转台抛丸清理机 技术条件》，与JB/T83491996相比主要技术变化
如下：
删除了原标准1范围中“亦适用于一转台上带多个小转台的转台抛丸清理机”；一增加了关键部件要求；一按有关规定进行了编辑性修改：一增加了保用期的规定。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：青岛铸造机械有限公司、青岛三锐机械制造有限公司、山东开泰集团有限公司、
青岛双星铸造机械有限公司。
本标准主要起草人：李国梁、邢海伟、阎作修、刘如伟、丁仁相。 本标准所代替标准的历次版本发布情况为：
JB/T8349--1996。
II JB/T8349—2013
转台抛丸清理机 技术条件
1范围
本标准规定了转台抛丸清理机的技术要求、试验方法、检验规则、包装、标志、储运和保用期等。 本标准适用于转台抛丸清理机（以下简称机器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T9969 工业产品说明书总则 GB/T13306 标牌 GB20905 铸造机械 安全要求 GB/T23570 金属切削机床焊接件通用技术条件 GB/T23576 2009抛喷丸设备通用技术条件 GB/T25371 铸造机械噪声声压级测量方法 GB/T25711-2010铸造机械通用技术条件 JB/T3713.1 双圆盘抛丸器第1部分：基本参数 JB/T3713.2 双圆盘抛丸器第2部分：技术条件 JB/T5365.1 铸造机械清洁度测定方法重量法 JB/T6578 单圆盘抛丸器技术条件
3技术要求
3.1一般技术要求 3.1.1机器应符合GB/T25711和本标准规定，并按照经规定程序批准的图样及技术文件制造。 3.1.2 2机器的涂装应符合有关技术文件的规定。 3.1.3 3机器的电气系统应符合GB5226.1的规定 3.1.4焊接件应符合GB/T23570的规定。 3.1.5 5机器上各润滑部位应润滑、防尘良好。机器使用说明书中对各部位的润滑应有具体规定。 3.1.6 S机器上各种标牌应符合GB/T13306的规定，其指向应正确，位置应醒目恰当。 3.1.7 易损件的硬度和耐磨性应能达到技术文件的要求，并便于互换和更换 3.1.8 机器应具有防止弹丸飞出的防护帘和运动机构防护装置。 3.1.9 9机器的运动部位应采取安全防护措施或设施。安全防护应符合GB20905的规定。 3.1.10 随机技术文件应包括下列内容：产品使用说明书、产品合格证和装箱单。随机技术文件的编制应符合GB/T9969的规定。 3.1.11 随机附件、备件应齐全。
1 JB/T83492013
3.2 关键部件要求
3.2.1抛丸器 3.2.1.1机器如采用双圆盘抛丸器，则应符合JB/T3713.1和JB/T3713.2的规定。 3.2.1.2机器如采用单圆盘抛丸器，则应符合JB/T6578的规定。 3.2.1.3抛丸器的抛射带、抛射速度应能满足抛丸加工工艺的要求。 3.2.2转台系统 3.2.2.1 转台应运动平稳、可靠。 3.2.2.2转台承受弹丸冲击的部位应采取防护措施。 3.2.2.3 3摩擦轮传动不应出现明显打滑现象。 3.2.3弹丸循环系统
弹丸循环系统应符合GB/T23576—2009中3.4的规定。 3.2.4除尘系统 3.2.4.1设备应配有除尘系统或设有与除尘系统连接的接口。设备的通风量的选择应满足除尘要求。 3.2.4.2除尘系统应有防止除尘管道堵塞的措施。 3.2.4.3除尘器工作时各部位不应出现漏尘现象。 3.3空运转技术要求 3.3.1机器整机运行应正常，不应有异常的声响，空运转时间不应低于4h。 3.3.2各联锁机构的工作应可靠。 3.3.3电气控制系统应协调、灵敏、可靠。 3.3.4滚动轴承温升不应超过35℃，最高温度不应高于70℃。 3.4负荷运转要求 3.4.1机器在设计最大负荷下运行应正常，负荷功率应符合设计要求。 3.4.2各联锁机构的工作应可靠。 3.4.3电气控制系统应协调、灵敏、可靠。 3.4.4机器各部位不应有弹丸飞出。 3.4.5室体、提升机、分离器等应在负压状态下工作。 3.4.6机器所配用的除尘器向大气的排放浓度应符合国家和当地环保部门的要求。 3.4.7 机器噪声声压级不应超过85dB（A）。 3.4.8抛丸清理效果应符合GB/T23576—2009中3.9.14的要求。
4试验方法
4.1清洁度按JB/T5365.1的规定测定。 4.2噪声按GB/T25371的规定检测。 4.3米 粉尘排放浓度按国家或当地环保部门的规定检测。
2 JB/T8349—2013
5 检验规则
5.1 出厂检验 5.1.1机器应经制造厂技术检验部门检验合格后，并附有产品质量合格证方可出厂。 5.1.2出厂检验应按3.1.2～3.1.11、3.3的规定进行检验，所检项目应全部合格。 5.2型式检验 5.2.1有下列情况之一时，应进行型式检验：
a）新产品或老产品转厂生产的试验定型鉴定； b）正式生产后，如结构、材料，工艺有较大改变可能影响产品性能； c）停产两年以上，恢复生产； d）国家质量监督机构提出进行型式检验要求。
5.2.2型式检验应对本标准中所有项目进行检验，所检验项目应全部合格。 5.2.3型式检验时抽验样品的数量：
当每批产量小于等于10台时抽检样品1台：当每批产量大于10台时抽检样品2台。
5.2.4当制造厂不具备型式检验条件时，允许在用户现场做试验。
6 包装，标志及储运
机器的包装、标志及储运应符合GB/T25711一2010中第8章的规定。
7保用期
在遵守对机器的运输、保管，安装，调整，保养和使用规定的条件下，从用户开始使用（按一班制）起12个月或从制造厂发货起18个月内，如机器不能正常使用时，制造厂应负责为用户修理或更换机器的零部件（易损件除外）。
