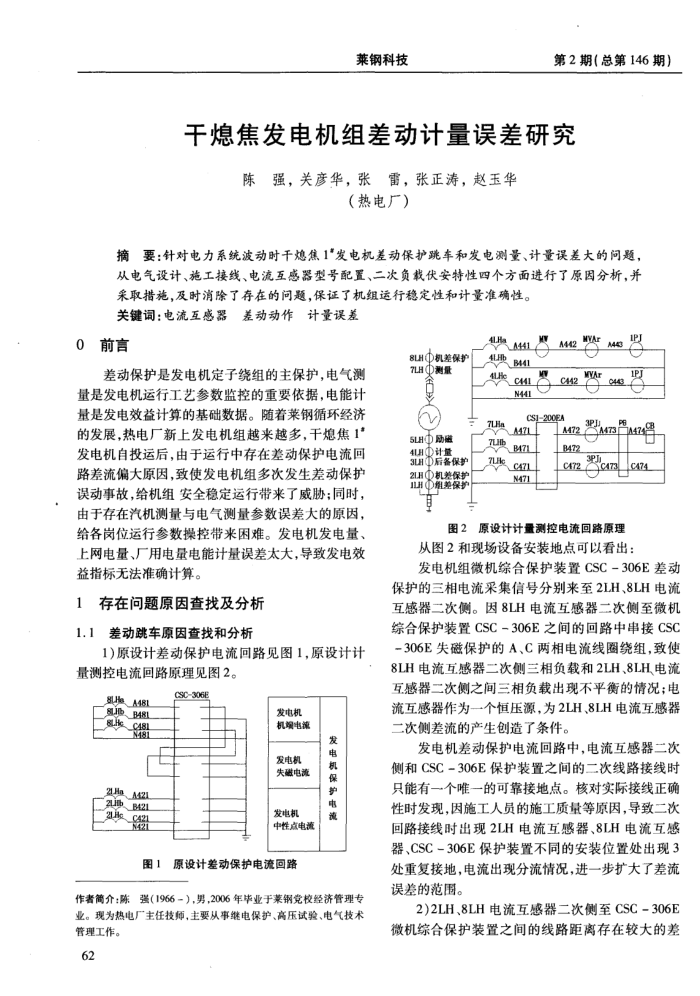

干熄焦发电机组差动计量误差研究
陈强，关彦华，张雷，张正涛，赵玉华
（热电厂）
摘要：针对电力系统波动时干熄焦1发电机差动保护跳车和发电测量、计量误差大的问题从电气设计、施工接线、电流互感器型号配置、二次负载伏安特性四个方面进行了原因分析，并
采取措施，及时消除了存在的问题，保证了机组运行稳定性和计量准确性。关键词：电流互感器差动动作计量误差
0前言
差动保护是发电机定子绕组的主保护，电气测量是发电机运行工艺参数监控的重要依据，电能计量是发电效益计算的基础数据。随着莱钢循环经济的发展，热电厂新上发电机组越来越多，于熄焦1 发电机自投运后，由于运行中存在差动保护电流回路差流偏大原因，致使发电机组多次发生差动保护误动事故，给机组安全稳定运行带来了威胁；同时，由于存在汽机测量与电气测量参数误差大的原因，给各岗位运行参数操控带来困难。发电机发电量，上网电量、厂用电量电能计量误差太大，导致发电效益指标无法准确计算。
1存在问题原因查找及分析 1.1差动跳车原因查找和分析
1)原设计差动保护电流回路见图1.原设计计量测控电流回路原理见图2。
81 B48
a_M21 T
CSC306E
发电机机端电蓬
发电
发电机失磁电流
发电机中性点电流
图1原设计差动保护电流回路
机保护电流
作者简介：陈强（1966-），男，2006年毕业于菜钢党校经济管理专业。现为热电厂主任技师，主要从事继电保护、高压试验、电气技术
管理工作。 62
8LH机差保护 TLB中制量
SUR中助磁 4UHD计量 3L月(D后备保护 2UHC机差保护 ILH(D美保护
里
吉
AAHL 用B41
cML N441
ZUBe
C442
CSI200EA
A47L Tu BA71 7LHc C471 N471
MYAr
A473A474 3PJJ
A472 B472 C472
图2原设计计量测控电流回路原理
从图2和现场设备安装地点可以看出：
发电机组微机综合保护装置CSC-306E差动保护的三相电流采集信号分别来至2LH、8LH电流互感器二次侧。因8LH电流互感器二次侧至微机综合保护装置CSC-306E之间的回路中串接CSC-306E失磁保护的A、C两相电流线圈绕组，致使 8LH电流互感器二次侧三相负载和2LH、8LH电流互感器二次侧之间三相负载出现不平衡的情况；电流互感器作为一个恒压源，为2LH、8LH电流互感器二次侧差流的产生创造了条件。
发电机差动保护电流回路中，电流互感器二次侧和CSC-306E保护装置之间的二次线路接线时只能有一个唯一的可靠接地点。核对实际接线正确性时发现，因施工人员的施工质量等原因，导致二次回路接线时出现2LH电流互感器、8LH电流互感器、CSC-306E保护装置不同的安装位置处出现3 处重复接地，电流出现分流情况，进一步扩大了差流误差的范围。
2)2LH、8LH电流互感器二次侧至CSC-306E 微机综合保护装置之间的线路距离存在较大的差
