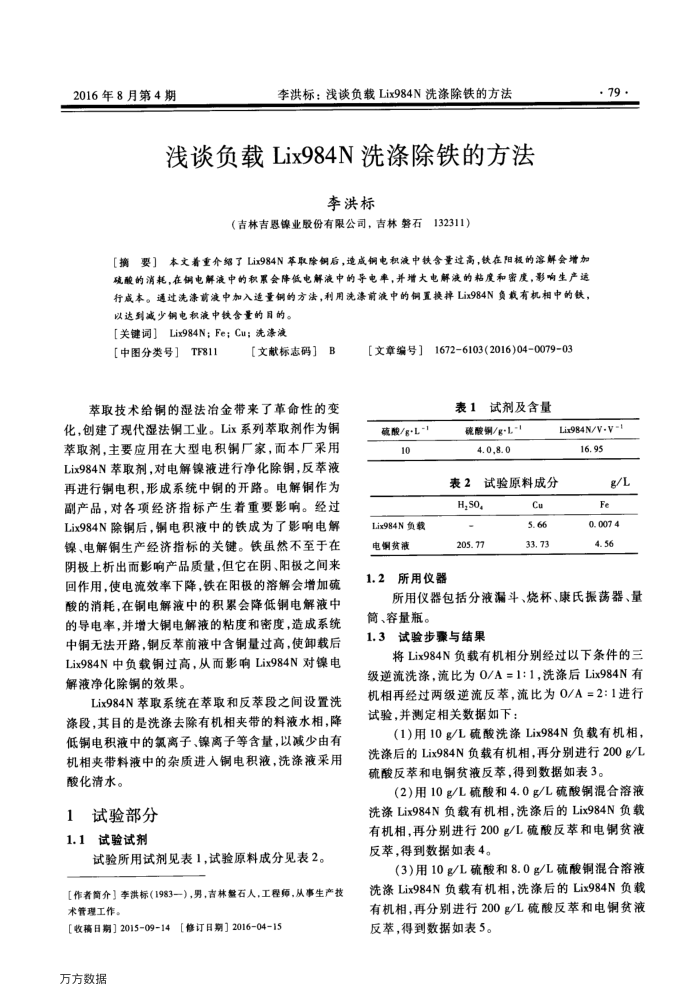

2016年8月第4期
李洪标：浅谈负载Lix984N洗涤除铁的方法
浅谈负载Lix984N洗涤除铁的方法
李洪标
（吉林吉恩镍业股份有限公司，吉林磐石
132311)
【摘要］本文着重介绍了Lix984N苯取除铜钢后，造成铜电积液中铁含量过高，缺在阳极的溶解会增加酸的消耗，在例电解液中的积累会降低电解液中的导电率，并增大电解液的粘度和密度，影响生产远行成本。通过洗涤前液中加入适量铜的方法，利用流涤前液中的铜置换择Lix984N负载有机相中的铁，
以达到减少钢电积液中缺含量的目的。[关键词］Lix984N；Fe；Cu；洗涤液
【中图分类号］TF811
【文献标志码］B
萃取技术给铜的湿法冶金带来了革命性的变化，创建了现代湿法铜工业。Lix系列萃取剂作为铜萃取剂，主要应用在大型电积铜厂家，面本厂采用 Lix984N萃取剂.对电解镍液进行净化除铜，反萃液再进行铜电积，形成系统中铜的开路。电解铜作为副产品，对各项经济指标产生着重要影响。经过 Lix984N除铜后，铜电积液中的铁成为了影响电解镍、电解铜生产经济指标的关键。铁虽然不至于在阴极上析出而影响产品质量，但它在阴、阳极之间来回作用，使电流效率下降，铁在阳极的溶解会增加硫酸的消耗，在铜电解液中的积累会降低铜电解液中的导电率，并增大铜电解液的粘度和密度，造成系统中铜无法开路，铜反萃前液中含铜量过高，使卸载后 Lix984N中负载铜过高，从而影响Lix984N对镍电解液净化除锅的效果。
Lix984N举取系统在萃取和反萃段之间设置洗涤段，其目的是洗涤去除有机相夹带的料液水相，降低铜电积液中的氟离子、镍离子等含量，以减少由有机相夹带料液中的杂质进人铜电积液，洗涤液采用酸化清水。
试验部分 1
1.1试验试剂
试验所用试剂见表1，试验原料成分见表2。
【作者简介】李洪标（1983一），男，吉林盘石人，工程师，从事生产技术管理工作。
4【修订目期】201604-15
【收稿日期】2015-09-14 万方数据
【文章编号］16726103(2016)040079-03
表1试剂及含量
硫酸/g-L-1 10
Lix984N 负载电铜贫液
1.2所用仪器
硫酸钢/g-L-1 4.0,8.0
表2试验原料成分
H,so, 205.77
Cu 5.66 33.73
· 79·
Lix984N/V-V-1
16.95
gL
Fe 0.0074 4.56
所用仪器包括分液漏斗、烧杯、康氏振荡器、量筒、容量瓶。
1.3试验步骤与结果
将Lix984N负载有机相分别经过以下条件的三级逆流洗涤，流比为0/A=1：1，洗涤后Lix984N有机相再经过两级逆流反萃，流比为0/A=2：1进行试验，并测定相关数据如下：
(1)用10g/L硫酸洗涤Lix984N负载有机相，洗涤后的Lix984N负载有机相，再分别进行200g/L 硫酸反萃和电贫液反萃，得到数据如表3。
(2)用10g/L硫酸和4.0g/L硫酸铜混合溶液洗涤Lix984N负载有机相，洗涤后的Lix984N负载有机相，再分别进行200g/L硫酸反萃和电铜贫液反萃，得到数据如表4。
(3)用10g/L硫酸和8.0g/L硫酸铜混合溶液洗涤Lix984N负载有机相，洗涤后的Lix984N负载有机相，再分别进行200g/L硫酸反萃和电铜贫液反萃，得到数据如表5。
