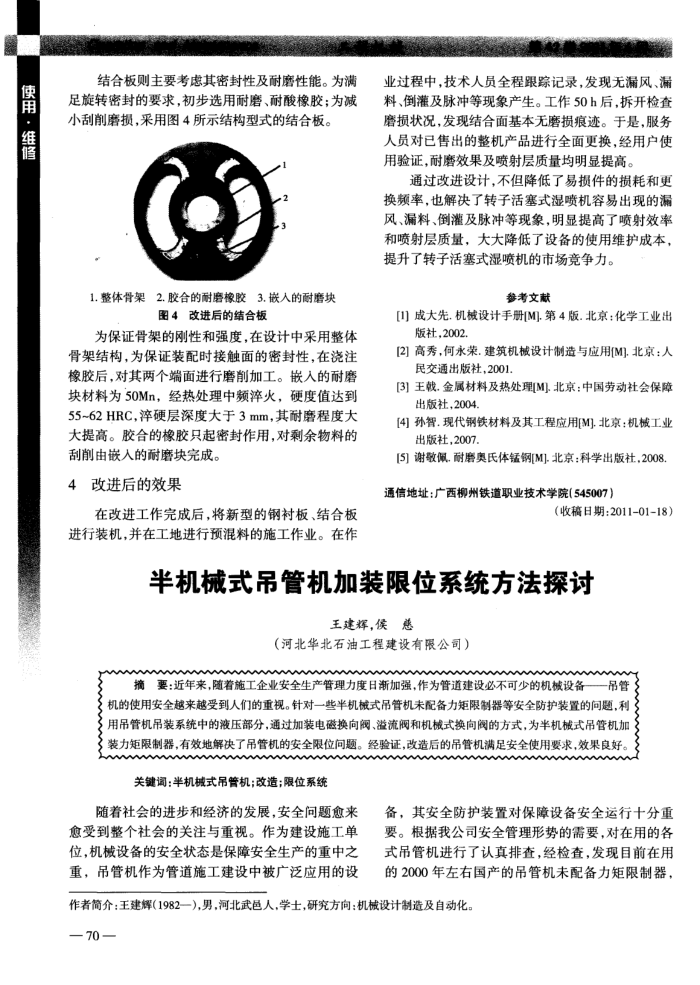

使用·维修
结合板则主要考虑其密封性及耐磨性能。为满
足旋转密封的要求，初步选用耐磨、耐酸橡胶；为减小刮削磨损，采用图4所示结构型式的结合板。
1.整体骨架2.胶合的耐磨橡胶3.嵌入的耐磨块
图4改进后的结合板
为保证骨架的刚性和强度，在设计中采用整体骨架结构，为保证装配时接触面的密封性，在浇注橡胶后，对其两个端面进行磨削加工。嵌入的耐磨块材料为50Mn，经热处理中频率火，硬度值达到 55~62HRC，淬硬层深度大于3mm，其耐磨程度大大提高。胶合的橡胶只起密封作用，对剩余物料的
刮削由嵌的耐磨块完成。 4改进后的效果
在改进工作完成后，将新型的钢衬板、结合板进行装机，并在工地进行预混料的施工作业。在作
业过程中，技术人员全程跟踪记录，发现无漏风、漏料、倒灌及脉冲等现象产生。工作50h后，拆开检查磨损状况，发现结合面基本无磨损痕迹。于是，服务人员对已售出的整机产品进行全面更换，经用户使用验证，耐磨效果及喷射层质量均明显提高。
通过改进设计，不但降低了易损件的损耗和更换频率，也解决了转子活塞式湿喷机容易出现的漏风、漏料、倒灌及脉冲等现象，明显提高了喷射效率和喷射层质量，大大降低了设备的使用维护成本，提升了转子活塞式湿喷机的市场竞争力。
参考文献
[1]成大先.机械设计手册[M].第4版.北京：化学工业出
版社，2002.
[2]高秀，何永荣.建筑机械设计制造与应用[M].北京：人
民交通出版社，2001.
[3]王戟.金属材料及热处理[M].北京：中国劳动社会保障
出版社，2004.
[4]孙智.现代钢铁材料及其工程应用[M].北京：机械工业
出版社，2007.
[5】谢敏佩.耐磨奥氏体锰钢[M].北京：科学出版社，2008 通信地址：广西柳州铁道职业技术学院（545007）
（收稿日期：2011-01-18）
半机械式吊管机加装限位系统方法探讨
王建辉，候惑
（河北华北石油工程建设有限公司）
摘要：近年来，随着施工企业安全生产管理力度日渐加强，作为管道建设必不可少的机械设备—吊管
》机的使用安全越来越受到人们的重视。针对一些半机械式吊管机未配备力矩限制器等安全防护装置的间题，利》用吊管机吊装系统中的液压部分，通过加装电磁换向阀、溢流阀和机械式换向阀的方式，为半机械式吊管机加》装力矩限制器，有效地解决了吊管机的安全限位间题。经验证，改造后的吊管机满足安全使用要求，效果良好。
关键调：半机械式吊管机；改造；限位系统
随着社会的进步和经济的发展，安全问题愈来愈受到整个社会的关注与重视。作为建设施工单位，机械设备的安全状态是保障安全生产的重中之重，吊管机作为管道施工建设中被广泛应用的设
备，其安全防护装置对保障设备安全运行十分重要。根据我公司安全管理形势的需要，对在用的各式吊管机进行了认真排查，经检查，发现目前在用的2000年左右国产的吊管机未配备力矩限制器，
作者简介：王建辉(1982一)，男，河北武邑人，学士，研究方向：机械设计制造及自动化。—70 —
