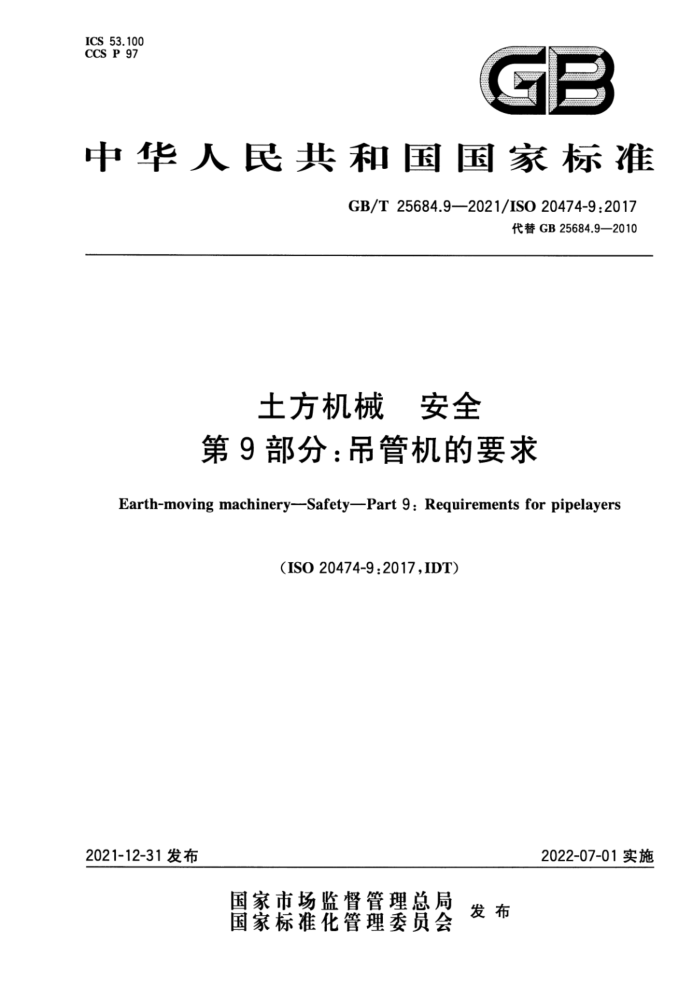

ICS 53.100 CCS P 97
中华人民共和国国家标准
GB/T 25684.9—2021/IS020474-9:2017
代替GB25684.9—2010
土方机械 安全第9部分：吊管机的要求
Earth-moving machinery-SafetyPart 9: Requirements for pipelayers
(ISO20474-9:2017,IDT)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T25684.9—2021/ISO20474-9:2017
目 次
前言引言 1
II IV
范围规范性引用文件
2
3 术语和定义
安全要求和防护措施 4.1 一般要求 4.2 司机操作位置 4.3 稳定性和提升装置 4.4 后置绞盘 4.5 噪声 5 使用信息 5.1 安全标志 5.2 司机手册 5.3 机器标识附录A（资料性）图例参考文献
4
... GB/T25684.9—2021/ISO20474-9:2017
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T25684《土方机械 安全》的第9部分。GB/T25684已经发布了以下部分：第1部分：通用要求；
第2部分：推土机的要求；第3部分：装载机的要求；
-
第4部分：挖掘装载机的要求； —第5部分：液压挖掘机的要求；
第6部分：自卸车的要求；一第7部分：铲运机的要求；
第8部分：平地机的要求； —第9部分：吊管机的要求； --第10部分：挖沟机的要求；
第11部分：回填压实机的要求； —第12部分：机械挖掘机的要求；一第13部分：压路机的要求。 本文件代替GB25684.9--2010《土方机械安全第9部分：吊管机的要求》，与GB25684.9-
2010相比，除结构调整及编辑性改动外，主要技术变化如下：
a）增加了“侧臂吊管机”和“回转式吊管机”的术语和定义（见3.1.1和3.1.2)； b) 更改“安全要求和/或防护措施”为“安全要求和防护措施”（见第4章，2010年版的第4章）； c) 删除了车窗和采暖和唤起系统等内容（见2010年版的4.2.2、4.2.3)；
删除了后置绞盘的安装、操纵装置及保护等内容（见2010年版的4.4.2、4.4.3和4.4.4)；
d)
e) 增加了噪声的相关内容（见4.5、4.5.1和4.5.2)； f) 删除了安全要求和/或防护措施的验证的要求（见2010年版的第5章）； g）删除了司机手册中需要安装司机室的准则的内容（见5.2,2010年版的6.2)； h）更改了吊管机示意图（见附录A，2010年版的附录A）。 本文件等同采用ISO20474-9：2017《土方机械安全第9部分：吊管机的要求》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国土方机械标准化技术委员会(SAC/TC334)归口。 本文件起草单位：山推工程机械股份有限公司、泰安泰山工程机械股份有限公司、天津工程机械研
究院有限公司。
本文件主要起草人：黄亚军、张岩安、陈宝庆、郑振宇、冯秀娟。 本文件2010年首次发布为GB25684.9一2010，本次为第一次修订。
Ⅱ GB/T25684.9—2021/IS020474-9:2017
引言
本文件是ISO12100定义的C类标准。 本文件的范围说明了涉及的机械以及所包含的危险、危险状态或危险事件的范围。 由于机器的设计和制造都遵循C类标准的要求，因此当C类标准的要求与A类或B类标准要求不
同时，C类标准的要求优先于其他标准。
GB/T25684《土方机械安全》是指导我国土方机械产品满足相关安全要求的基础性和通用性的标准。GB/T25684旨在确立适用于土方机械产品相关的通用性安全要求以及特定机器族的特殊安全要求，拟由14个部分构成。
第1部分：通用要求。目的在于确立适用于土方机械行业全部机器类型的通用安全要求，是安全系列标准的基础性标准。 第2部分：推土机的要求。目的在于针对推土机产品独有特性，提出符合自身产品特点的特定安全要求条款。
一一第3部分：装载机的要求。目的在于针对装载机产品独有特性，提出符合自身产品特点的特定
安全要求条款。 第4部分：挖掘装载机的要求。目的在于针对挖掘装载机产品独有特性，提出符合自身产品特点的特定安全要求条款。
一一第5部分：液压挖掘机的要求。目的在于针对液压挖掘机产品独有特性，提出符合自身产品特
点的特定安全要求条款。 第6部分：自卸车的要求。目的在于针对自卸车产品独有特性，提出符合自身产品特点的特定安全要求条款。
一第7部分：铲运机的要求。目的在于针对铲运机产品独有特性，提出符合自身产品特点的特定
安全要求条款。 一第8部分：平地机的要求。目的在于针对平地机产品独有特性，提出符合自身产品特点的特定
安全要求条款。 第9部分：吊管机的要求。目的在于针对吊管机产品独有特性，提出符合自身产品特点的特定
-
安全要求条款。 第10部分：挖沟机的要求。目的在于针对挖沟机产品独有特性，提出符合自身产品特点的特定安全要求条款。 第11部分：回填压实机的要求。目的在于针对回填压实机产品独有特性，提出符合自身产品特点的特定安全要求条款，
一第12部分：机械挖掘机的要求。目的在于针对机械挖掘机产品独有特性，提出符合自身产品
特点的特定安全要求条款。 第13部分：压路机的要求。目的在于针对压路机产品独有特性，提出符合自身产品特点的特定安全要求条款。 第14部分：小型机具承载机的要求。目的在于针对小型机具承载机产品独有特性，提出符合自身产品特点的特定安全要求条款。
第2部分～第14部分的安全要求与第1部分的通用要求配合使用，以便更好地满足使用要求。
