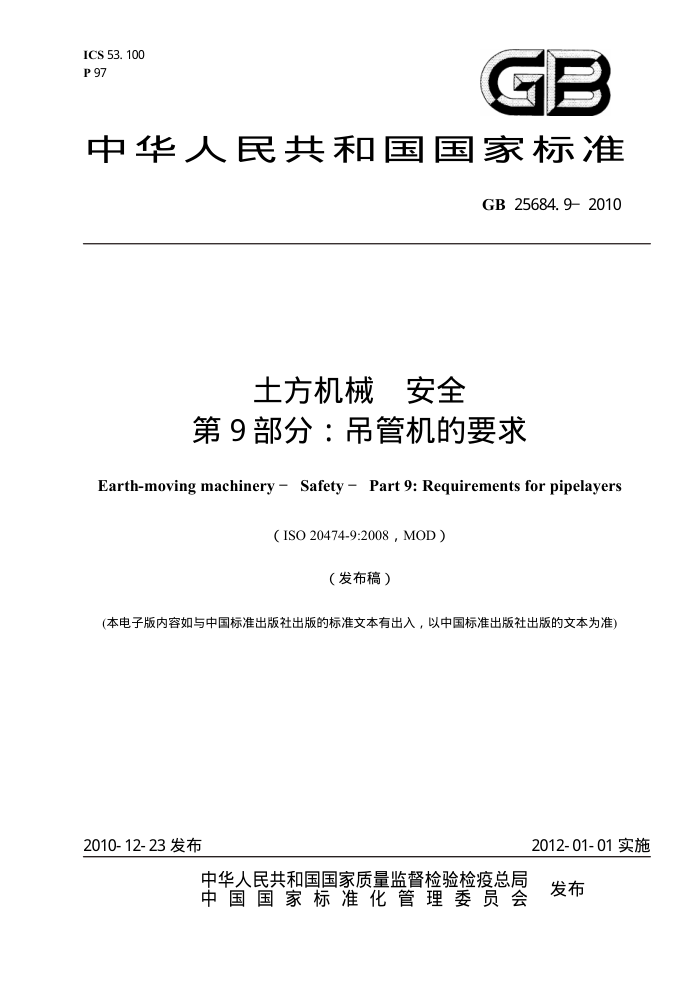

GB25684.9-2010
前言
本部分的4.2.1、4.3.2、4.4和6.1为强制性条款，其余为推荐性条款 GB25684《土方机械安全》分为13个部分：一第 1部分：通用要求；一第2部分：推土机的要求；一第 3部分：装载机的要求；一第4部分：挖掘装载机的要求；一第 5部分：液压挖掘机的要求；一第 6部分：自卸车的要求； _第 7部分：铲运机的要求；一第 8部分：平地机的要求；一第9部分：吊管机的要求；一第 10部分：挖沟机的要求；一第 11部分：土方回填压实机的要求；一第 12部分：机械挖掘机的要求；一第 13部分：压路机的要求。 本部分为GB25684的第9部分，本部分应与第1部分配合使用。 本部分修改采用ISO20474-9:2008《土方机械安全第9部分：吊管机的要求》（英文版）本部分根据ISO20474-9:2008重新起草。在附录B中列出了本部分章条编号与ISO20474-9:2008
章条编号的对照一览表。
考虑到我国国情，在采用ISO20474-9:2008时，本部分做了一些修改。在附录C中给出了技术性差异及其原因的一览表以供参考。
为便于使用，本部分做了下列编辑性修改：一删除了国际标准的前言，修改了国际标准的引言和第1章；一对ISO20474-9:2008中引用的国际标准，用已采用为我国的标准代替对应的国际标准；一用小数点“”代替作为小数点的””；一参考文献增加了ISO/TS20474-14:2008和EN474-9:2006。 本部分的附录A、附录B和附录C为资料性附录。 本部分由中国机械工业联合会提出。 本部分由土方机械标准化技术委员会（SAC/TC334）归口。 本部分负责起草单位：天津工程机械研究院、泰安泰山工程机械股份有限公司、天津移山工程机械
有限公司。
本部分参加起草单位：山推工程机械股份有限公司。 本部分主要起草人：吴红丽、宋衍庆、宋艳平、刘培海。
I GB 25684. 9- 2010
引言
本部分是GB/T15706定义的C类标准。 本部分的范围说明了涉及的机械以及所包含的危险、危险状态或危险事件的范围由于机器的设计和制造都遵循C类标准的要求，因此当C类标准的要求与A类或B类标准要求不
同时，C类标准的要求优先于其他标准。
I GB 25684. 9- 2010
土方机械安全第9部分：吊管机的要求
1范围
GB25684的本部分规定了吊管机的安全要求，并给出了吊管机的图例（见附录A）。 本部分与GB25684.1（规定了土方机械的通用安全要求）合并使用。GB25684本部分的特定要求
优先于GB25684.1的通用要求。
本部分适用于GB/T8498定义的吊管机。 GB25684的本部分规定了本范围的土方机械在制造商指定用途和预知的误操作条件下应用时，与
其相关的所有重大危险、危险状态或危险事件；并规定了在使用、操作和维护中消除或降低重大危险、 危险状态或危险事件引起的风险的技术措施。
本部分不适用于在本部分实施前制造的机器。
2规范性引用文件
下列文件中的条款通过GB25684的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T8420土方机械司机的身材尺寸与司机的最小活动空间（GB/T8420—2000，eqVISO 3411:1995
GB/T8498土方机械基本类型识别、术语和定义（GB/T8498-2008，ISO6165：2006，IDT） GB/T8595土方机械司机的操纵装置（GB/T8595-2008，ISO10968:2004，IDT） GB/T19928土方机械吊管机和安装侧臂的轮胎式推土机或装载机的起重量（GB/T
19928—2005,ISO8813:1992,MOD)
GB20178土方机械安全标志和危险图示通则（GB20178-2006，ISO9244:1995，MOD） GB/T22352土方机械吊管机术语和商业规格（GB/T22352-2008，ISO7136:2006，IDT） GB/T24811.1起重机和起重机械钢丝绳的选择第1部分：总则（GB/T24811.1-2009，ISO
4308-1:2003,IDT)
GB/T248138级链条用锻造环眼吊钩（GB/T24813-2009，ISO7597:1987，IDT） GB25684.1—2010土方机械安全第1部分：通用要求（ISO20474-1:2008，MOD） LY1289林业机械车载式绞盘机尺寸、性能和安全要求（LY1289-2008，ISO19472:2006，
IDT)
3术语和定义
GB25684.1和GB/T22352确立的以及下列术语和定义适用于本部分。
3. 1
吊管机pipelayer 自行的履带式或轮胎式机器，装有铺管装置。铺管装置由主机架、起升机构、能上下摆动的侧置起
重臂和平衡重组成，主要用于搬运和铺设管道。
1 GB 25684. 9- 2010
[GB/T8498—2008，定义4.11]
4安全要求和/或防护措施
4.1一般要求
吊管机应符合GB25684.1中没有被本章特定要求所修改的安全要求和/或防护措施。 4.2司机操作位置 4.2.1司机室
GB25684.1一2010的4.3.1适用于本部分，无需配备司机室的吊管机除外。 吊管机应设计并制造成可以安装司机室。制造商应根据需要提供司机室。
4.2.2车窗
GB25684.1一2010的4.3.2.6和4.3.2.8适用于本部分，装有司机室的吊管机应在提升方向的车窗上安装电动刮水器和洗涤器。 4.2.3采暖和换气系统
如果安装司机室，GB25684.12010的4.3.2.5适用于本部分。 4.2.4司机的保护
GB25684.1—2010的4.3.3不适用于吊管机。 4.3稳定性和提升装置 4.3.1一般要求
GB25684.1—2010的4.11及以下4.3.2.1~4.3.2.5适用于本部分。 4.3.2提升装置 4.3.2.1一般要求
提升装置（起升机构）应符合GB/T19928的要求。 4.3.2.2载荷下降速度
应安装控制吊臂和吊钩下降速度的装置，以便在正常工作条件下，司机可控制载荷的运动和停止。 该装置不应阻碍载荷吊钩（仅限吊钩绞盘）有意释放的正常自由下降。 4.3.2.3管路铺设制动器
管路铺设系统应安装制动器，该制动器可通过控制系统开启，并在司机停止驱动或动力源失灵时自动启动。制动力应设计成额定起重量（在制造商规定的条件下）的1.5倍。 4.3.2.4吊钩
按照GB/T24813的规定，吊钩应能承受的测试载荷为极限工作载荷（WLL）的两倍（不发生永久性变形），破坏拉力（BF）为极限工作载荷的4倍。
吊钩也用于吊管以外的其他用途（如运输或吊装特殊工具设备），应安装符合GB/T24813规定的安全锁。 4.3.2.5钢丝绳
应按照GB/T24811.1选择钢丝绳。 4.4后置绞盘 4.4.1一般要求
如安装后置绞盘，则应符合LY1289的设计要求。
