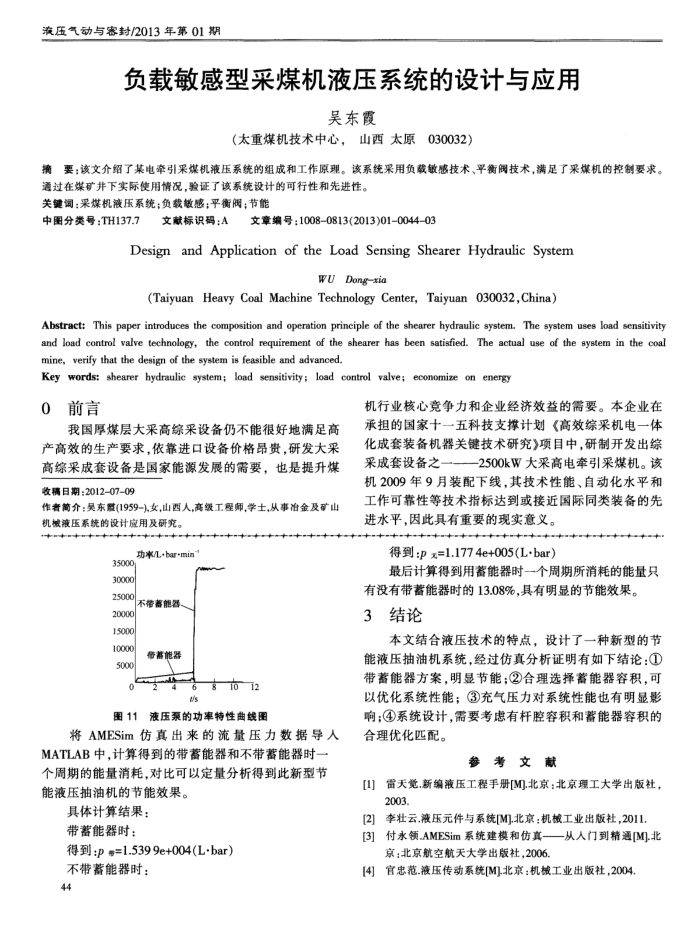

液压气动与寒封/2013年第01期
负载敏感型采煤机液压系统的设计与应用
吴东霞
（太重煤机技术中心，山西太原030032）
摘要：该文介绍了某电牵引采煤机液压系统的组成和工作原理。该系统采用负载敏感技术、平衡阀技术，满足了采煤机的控制要求。
通过在煤矿并下实际使用情况，验证了该系统设计的可行性和先进性。关键词：采煤机液压系统；负载敏感；平衡阀；节能
中图分类号：TH137.7
文献标识码：A
文章编号：10080813(2013)01-004403
Design and Application of the Load Sensing Shearer Hydraulic System
WU Dongxia
(Taiyuan Heavy Coal Machine Technology Center, Taiyuan 030032,China)
Abstract: This paper introduces the composition and operation principle of the shearer hydraulic system. The system uses load sensitivity and load control valve technology, the control requirement of the shearer has been satisfied. The actual use of the system in the coal mine, verify that the design of the system is feasible and advanced.
Key words: shearer hydraulic system;load sensitivity; load control valve; economize on energy
0
前言
我国厚煤层大采高综采设备仍不能很好地满足高
产高效的生产要求，依靠进口设备价格昂贵，研发大采高综采成套设备是国家能源发展的需要，也是提升煤收稿日期：20120709
作者简介：吴东微(1959-),女，山西人,高级工程师，学士,从事冶金及矿山机械液压系统的设计应用及研究。
功*/L-bar+min
35000 30000 25000
不带著能器、
20000 15000
10000 5000
带蓄能器
1012
图11液压泵的功率特性曲线图
将AMESim仿真出来的流量压力数据导人 MATLAB中，计算得到的带蓄能器和不带蓄能器时一个周期的能量消耗，对比可以定量分析得到此新型节能液压抽油机的节能效果。
具体计算结果：带蓄能器时：
得到:P=1.5399e+004(L·bar)
不带著能器时： 44
机行业核心竞争力和企业经济效益的需要。本企业在承担的国家十一五科技支撑计划《高效综采机电一体化成套装备机器关键技术研究》项目中，研制开发出综
采成套设备之
-2500kW大采高电牵引采煤机。该
机2009年9月装配下线，其技术性能、自动化水平和工作可靠性等技术指标达到或接近国际同类装备的先进水平，因此具有重要的现实意义。
得到:Px=1.1774e+005(L·bar)
最后计算得到用蓄能器时一个周期所消耗的能量只
有没有带蓄能器时的13.08%.具有明显的节能效果。 3结论
本文结合液压技术的特点，设计了一种新型的节能液压抽油机系统，经过仿真分析证明有如下结论：① 带蓄能器方案，明显节能：②合理选择蓄能器容积，可以优化系统性能：③充气压力对系统性能也有明显影响：④系统设计，需要考虑有杆腔容积和蓄能器容积的合理优化匹配。
参考文献
[1]雷天觉.新编液压工程手册[M].北京：北京理工大学出版社，
2003.
李壮云.液压元件与系统[M]北京：机械工业出版社，2011.[2]
付永领.AMESim系统建模和仿真-
从人门到精通[M]北
[3]
京：北京航空航天大学出版社，2006.
[4]官忠范.液压传动系统[M]北京：机械工业出版社，2004
