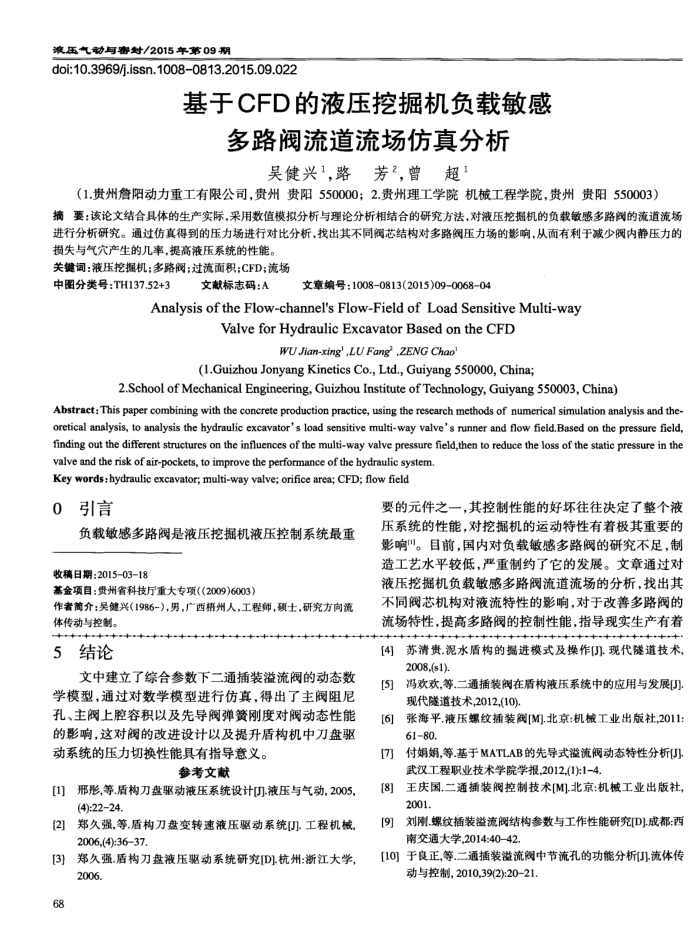

液压气动与密对/2015年第09期
doi:10.3969/j.issn.1008-0813.2015.09.022
基于CFD的液压挖掘机负载敏感
多路阀流道流场仿真分析
吴健兴1路芳2曾超1
（1.贵州詹阳动力重工有限公司，贵州贵阳550000；2.贵州理工学院机械工程学院，贵州贵阳550003）
摘要：该论文结合具体的生产实际，采用数值模拟分析与理论分析相结合的研究方法，对液压挖掘机的负载敏感多路阅的流道流场进行分析研究。通过仿真得到的压力场进行对比分析，找出其不同阀芯结构对多路阀压力场的影响，从而有利于减少阀内静压力的
损失与气穴产生的几率，提高液压系统的性能。关键调：液压挖掘机：多路阀：过流面积；CFD；流场
中图分类号：TH137.52+3
文献标志码：A
文章编号：10080813(2015)09-006804
Analysis of the Flow-channel's Flow-Field of Load Sensitive Multi-way
ValveforHydraulicExcavatorBasedontheCFD
WUJian-xing',LU Fang’,ZENG Chao
(1.Guizhou JonyangKinetics Co.,Ltd.,Guiyang 550000,China
2.SchoolofMechanical Engineering,GuizhouInstitute ofTechnology,Guiyang550003,China)
Abstract: This paper combining with the concrete production practice, using the research methods of numerical simulation analysis and the-oretical analysis, to analysis the hydraulic excavator's load sensitive multi-way valve's runner and flow field.Based on the pressure field, finding out the different structures on the influences of the multi-way valve pressure field,then to reduce the loss of the static pressure in the
valve and the risk of air-pockets, to improve the performance of the hydraulic system. Key words:hydraulic excavator; multi-way valve; orifice area; CFD; flow field
0
引言
负载敏感多路阀是液压挖掘机液压控制系统最重收稿日期：2015-03-18
基金项目：贵州省科技厅重大专项（(2009)6003）
作者简介：吴健兴（1986-），男，广西梧州人，工程师，硕士，研究方向流
体传动与控制。 5结论
文中建立了综合参数下二通插装溢流阀的动态数学模型，通过对数学模型进行仿真，得出了主阀阻尼孔、主阀上腔容积以及先导阀弹簧刚度对阀动态性能的影响，这对阀的改进设计以及提升盾构机中刀盘驱动系统的压力切换性能具有指导意义。
参考文献
[1]】邢彤,等.盾构刀盘驱动液压系统设计[]液压与气动，2005
(4):22-24.
[2]】郑久强,等.盾构刀盘变转速液压驱动系统[]工程机械
2006,(4):3637.
[3]郑久强.盾构刀盘液压驱动系统研究[D]杭州:浙江大学,
2006. 68
要的元件之一，其控制性能的好坏往往决定了整个液压系统的性能，对挖掘机的运动特性有着极其重要的影响"。目前，国内对负载敏感多路阀的研究不足，制造工艺水平较低，严重制约了它的发展。文章通过对液压挖据掘机负载敏展多路阀流道流场的分析，找出其不同阀芯机构对液流特性的影响，对于改善多路阀的流场特性，提高多路阅的控制性能，指导现实生产有着
[4]苏清贵.泥水盾构的掘进模式及操作[]现代隧道技术,
2008,(s1).
冯欢欢,等.二通插装阀在盾构液压系统中的应用与发展[1][5]
现代隧道技术,2012,(10)
张海平.液压螺纹插装阀[M].北京：机械工业出版社,2011:[6]
6180.[7
付娟娟，等.基于MATLAB的先导式溢流阀动态待性分析U 武汉工程职业技术学院学报,2012,(1):1-4.
王庆国.二通插装阀控制技术[M]北京：机械工业出版社，[8]
2001.
刘刚.螺纹插装溢流阀结构参数与工作性能研究[D].成都：西[9]
南交通大学,2014:40-42
[10]于良正,等.二通插装溢流阀中节流孔的功能分析[(]]流体传
动与控制，2010,39(2):20-21.
