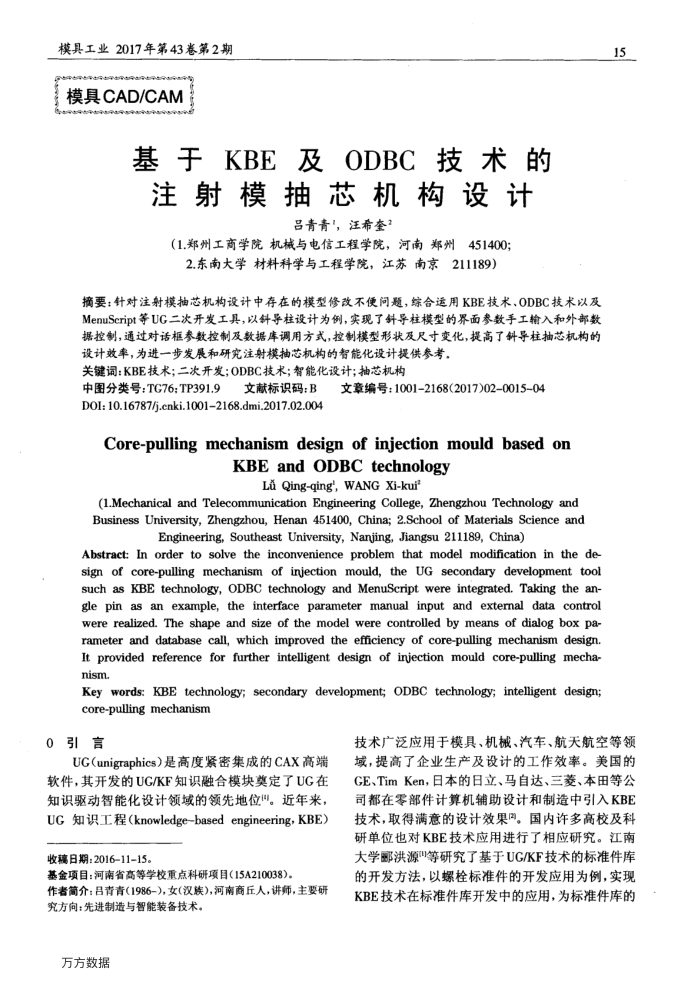

模具工业2017年第43卷第2期模具CAD/CAM
基于KBE及ODBC 技术的　注射模抽芯机构设计
吕青青”，汪希奎？
（1.郑州工商学院机械与电信工程学院，河南郑州451400； 2.东南大学材料科学与工程学院，江苏南京211189）
摘要：针对注射模抽芯机构设计中存在的模型修改不便问题，综合运用KBE技术、ODBC技术以及 MenuScript等UG二次开发工具，以斜导柱设计为例，实现了斜导柱模型的界面参数手工输入和外部数据控制，通过对话框参数控制及数据库调用方式，控制模型形状及尺寸变化，提高了斜导柱抽芯机构的
设计效率，为进一步发展和研究注射模抽芯机构的智能化设计提供参考。关键调：KBE技术：二次开发：ODBC技术：智能化设计：抽芯机构
中图分类号：TG76：TP391.9
文献标识码：B
D0I: 10.16787/j.cnki.10012168.dmi.2017.02.004
文章编号：1001-2168(2017)02-0015-04
Core-pullingmechanismdesignofinjectionmouldbasedon
KBEand ODBCtechnology
L Qing-qing', WANG Xi-kui"
(1.Mechanical and Telecommunication Engineering College, Zhengzhou Technology and Business University,Zhengzhou, Henan 451400, China; 2.School of Materials Science and
Engineering, Southeast University, Nanjing, Jiangsu 211189, China)
Abstract: In order to solve the inconvenience problem that model modification in the de sign of core-pulling mechanism of injection mould, the UG secondary development tool such as KBE technology, ODBC technology and MenuScript were integrated. Taking the an-gle pin as an example, the interface parameter manual input and extermal data control were realized. The shape and size of the model were controlled by means of dialog box pa-rameter and database call, which improved the efficiency of core-pulling mechanism design. It provided reference for further intelligent design of injection mould core-pulling mecha-nism.
Key words: KBE technology; secondary development; ODBC technology; intelligent design; core-pulling mechanism
0引言
UG（unigraphics）是高度紧密集成的CAX高端软件，其开发的UG/KF知识融合模块奠定了UG在知识驱动智能化设计领域的领先地位"。近年来， UG知识工程（knowledge-basedengineering，KBE）
收稿日期：2016-11-15。
基金项目：河南省高等学校重点科研项目（15A210038)。
作者简介：吕青青(1986-)，女(汉族)，河南商丘人，讲师，主要研
究方向：先进制造与智能装备技术。万方数据
15
技术广泛应用于模具、机械、汽车、航天航空等领域，提高了企业生产及设计的工作效率。美国的 GE、TimKen，日本的日立、马自达、三菱、本田等公司都在零部件计算机辅助设计和制造中引入KBE 技术，取得满意的设计效果。国内许多高校及科研单位也对KBE技术应用进行了相应研究。江南大学哪洪源等研究了基于UG/KF技术的标准件库的开发方法，以螺栓标准件的开发应用为例，实现 KBE技术在标准件库开发中的应用，为标准件库的
