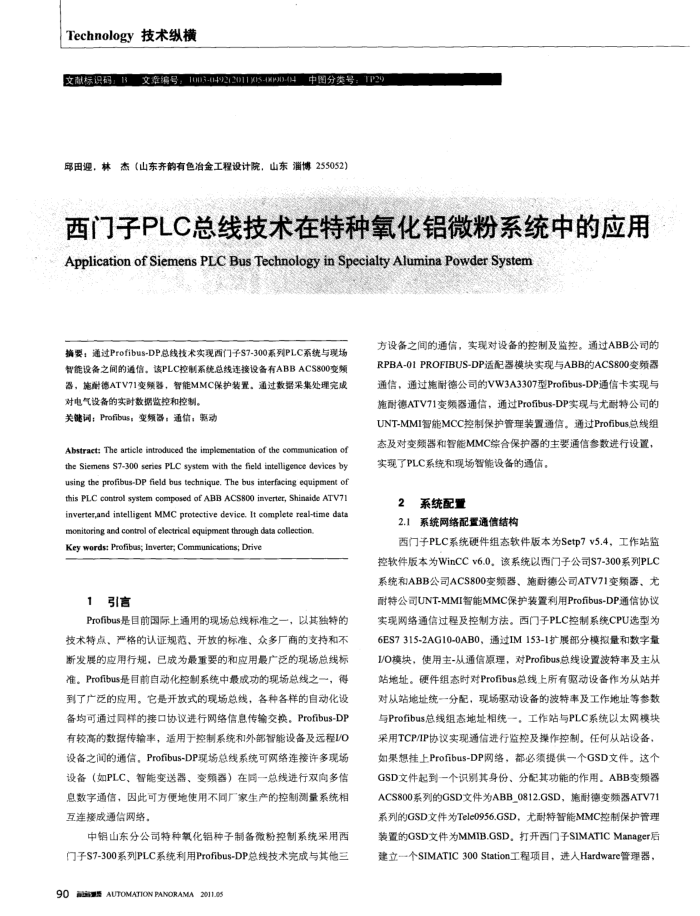

文献标识码，13文章编号：1013-01492(2011X15-433-(4中图分类号：TP29 邱田迎，林杰（山东齐韵有色冶金工程设计院，山东淄博255052）
西门子PLC总线技术在特种氧化铝微粉系统中的应用 ApplicationofSiemensPLCBusTechnologyinSpecialtyAluminaPowderSystem
摘要；通过Profibus-DP总线技术实现西门子S7-300系列PLC系统与现场智能设备之间的通信，该PLC控制系统总线连接设备有ABBACS800变频器，施耐德ATV71变频器，智能MMC保护装置。通过数据果集处理完成对电气设备的实时数据监控和控制。
关键词：Profibas；变频器：通信，熟动
Abstract: The article introduced tbe implementation of the communication of the Siemens S7-300 series PLC system with the field intelligence devices by using the profibus-DP field bus technique, The bus interfacing equipment of this PLC control system composed of ABB ACS800 inverter, Shinaide ATV71 inverter,and intelligent MMC protective device, It complete real-time data
monitoring and control of electrical equipment through data collection. Key words: Profibus; Inverter; Communications; Drive
1引言
Profibus是目前围际上通用的现场总线标准之一，以其独特的技术特点、严格的认证规范、开放的标准、众多厂商的支持和不断发展的应用行规，已成为最重要的和应用最广泛的现场总线标准。Profibus是目前自动化控制系统中最成功的现场总线之一，得到了广泛的应用。它是开放式的现场总线，各种各样的自动化设备均可通过同样的接口协议进行网络信息传输交换。Profibus-DP 有较高的数据传输率，适用于控制系统和外部智能设备及远程I/O 设备之闻的通信，Profibus-DP现场总线系统可网络连接许多现场设备（如PLC、智能变送器、变频器）在间一总线进行双向多信息数字通信，因此可方便地使用不同厂家生产的控制测量系统相互连接成通信网络。
中锯山东分公司特种氧化铝种子制备微粉控制系统采用西门子S7-300系列PLC系统利用Profibus-DP总线技术完成与其他三 9O 量 AUTOMATION PANORAMA 2011.05
方设备之间的通信，实现对设备的控制及监控。通过ABB公司的 RPBA-01PROFIBUS-DP适配器模块实现与ABB的ACS800变频器通信，通过施耐德公司的VW3A3307型Profibus-DP通信卡实现与施耐德ATV71变频器通信，通过Profibus-DP实现与尤耐特公司的 UNT-MMI智能MCC控制保护管理装置通信。通过Profibus,总线组态及对变频器和智能MMC综合保护器的主要通信参数进行设置，实现了PLC系统和现场智能设备的通信。
2
系统配置
系统网络配置通信结构 2.1
西门子PLC系统硬件组态软件版本为Setp7v5.4，工作站监控软件版本为WinCCv6.0。该系统以西门子公司S7-300系列PLC 系统和ABB公司ACS800变频器、施耐德公司ATV71变频器、尤耐特公司UNT-MMI智能MMC保护装置利用Profibus-DP通信协议实现网络通信过程及控制方法。西门子PLC控制系统CPU选型为 6ES7315-2AG10-0AB0，通过IM153-1扩展部分模报量和数字量 I/O模块，使用主-从通信源理，对Profibus总线设置波特率及主从站地址。硬件组态时对Profibus总线上所有驱动设备作为从站并对从站地址统一分配，现场驱动设备的波特率及工作地址等参数与Profibus总线组态地址相统一，工作站与PLC系统以太网模块采用TCP/IP协议实现通信进行监控及操作控制。任何从站设备，如果想挂上Profibus-DP网络，都必须提供一个GSD文件。这个 GSD文件起到一个识别其身份、分配其功能的作用。ABB变频器 ACS800系列的GSD文件为ABB_0812.GSD，施耐德变频器ATV71 系列的GSD文件为Tele0956.GSD，尤耐特智能MMC控制保护管理装置的GSD文件为MMIB.GSD，打开西门子SIMATICManager后建立一个SIMATIC300Station工程项目，进人Hardware管理器，
