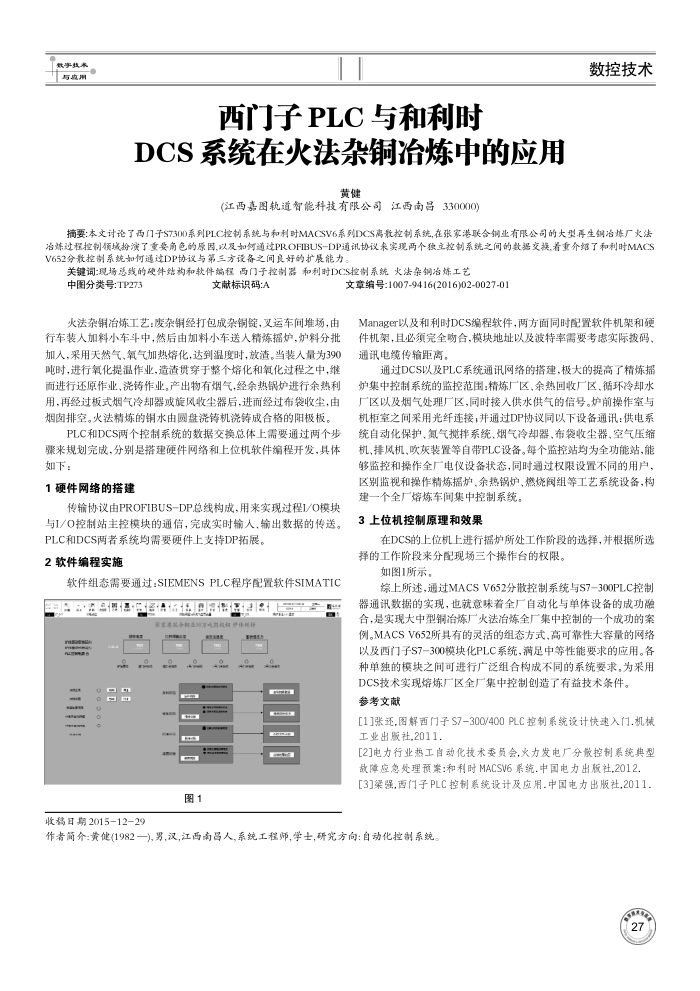

西门子PLC与和利时
DCS系统在火法杂铜治炼中的应用
黄健
(江西嘉图轨道智能科技有限公司江西南昌330000)
数控技术
摘要：本文讨论了西门子S7300系列PLC控制系统与和利时MACSV6系列DCS高教控制系统在张家港联合铜业有限公司的大型再生铜冶炼厂火法冶炼过程控制领域扮演了重要角色的原因，以及加何通过PROFIBUS-DP通讯协议来实现两个独立控制系统之间的数据交换,着重介绍了和利时MACS V652分散控制系统加何通过DP协议与第三方设备之间良好的扩展能力。
关键词：现场总线的硬件结构和软件端程西门子控制器和利时DCS控制系统火法杂铜冶炼工艺
中图分类号：TP273
文献标识码:A
火法杂铜冶炼工艺：废杂铜经打包成杂铜锭，叉运车间堆场，由行车装人加料小车斗中，然后由加料小车送人精炼播炉，炉料分批加入，采用天然气，氧气加热熔化，达到温度时，放渣。当装入量为390 吨时，进行氧化提温作业，造渣贯穿于整个熔化和氧化过程之中，维面进行还原作业，浇铸作业。产出物有烟气，经余热锅炉进行余热利用，再经过板式烟气冷却器或旋风收尘器后，进而经过布袋收尘，由烟因排空。火法精炼的钥水由圆盘浇铸机浇铸成合格的阳极板。
PLC和DCS两个控制系统的数据交换总体上需要通过两个步骤来规划完成，分别是搭建硬件网络和上位机软件编程开发，具体如下：
1硬件网络的搭建
传输协议由PROFIBUS-DP总线构成，用来实现过程I/O模块与I/O控制站主控模块的通信，完成实时输人、输出数据的传送。
PLC和DCS两者系统均需要硬件上支持DP拓展。 2软件编程实施
软件组态需要通过：SIEMENSPLC程序配置软件SIMATIC aewE
家家季联办权业属万业自机权学保提料
0
图1
收稿日期2015-12-29
文章编号:1007-9416(2016)02-0027-01
Manager以及和利时DCS编程软件，两方面同时配置软件机架和硬件机架，且必须完全合，模块地址以及波特率需要考虑实际投码、通讯电缆传输距离。
通过DCS以及PLC系统通讯网络的搭建，极大的提高了精炼播炉集中控制系统的监控范围：精炼厂区，余热回收厂区、循环冷却水厂区以及烟气处理厂区，同时接入供水供气的信号。炉前操作室与机柜室之间采用光纤连接；并通过DP协议同以下设备通讯：供电系统自动化保护、氮气搅拌系统、烟气冷却器、布袋收尘器、空气压缩机、排风机、吹灰装置等自带PLC设备。每个监控站均为全功能站，能够监控和操作全厂电仪设备状态，同时通过权限设置不同的用户，区别监视和操作精炼播炉、余热锅炉，燃烧阀组等工艺系统设备，构
建一个全厂熔炼车闻集中控制系统， 3上位机控制原理和效果
在DCS的上位机上进行播炉所处工作阶段的选择，并根据所选择的工作阶段来分配现场三个操作台的权限。
如图1所示。
综上所述，通过MACSV652分散控制系统与S7-300PLC控制器通讯数据的实现，也就意味着全厂自动化与单体设备的成功融合，是实现大中型铜冶炼厂火法冶炼全厂集中控制的一个成功的案例。MACSV652所具有的灵活的组态方式高可靠性大容量的网络以及西门子S7-300模块化PLC系统，满足中等性能要求的应用。各种单独的模块之间可进行广泛组合构成不同的系统要求。为采用
DCS技术实现熔炼厂区全厂集中控制创造了有益技术条件。参考文献
[1张还，图解西门子S7-300/400PLC控制系统设计快速入门.机械工业出版社,2011，
[2]电力行业热工自动化技术委员会,火力发电厂分散控制系统典型
故障应急处理预案：和利时MACSV6系统.中国电力出板社,2012[3]强.西门子PLC控制系统设计及应用.中国电力出版社,2011.
作者简介：黄健(1982一),男，汉,江西南昌人，系统工程师，学士,研究方向：自动化控制系统。
