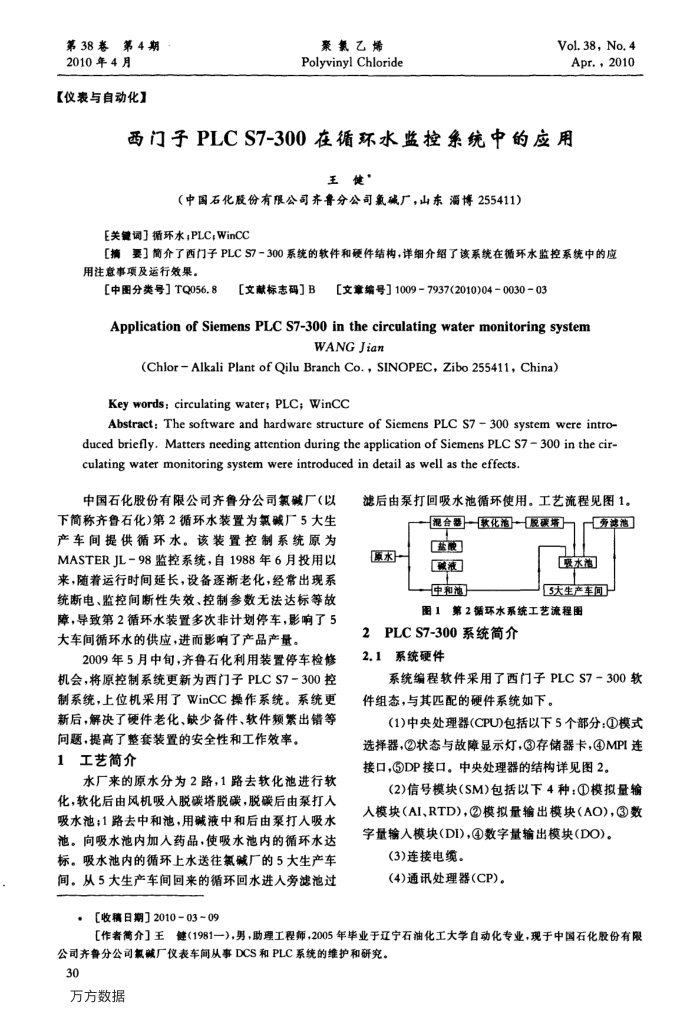

第38卷第4期
2010年4月【仪表与自动化】
聚氯乙烯 Polyvinyl Chloride
Vol.38，No.4 Apr.，2010
两门子PLCS7-300在循环水监控系统中的应用
王健’
（中国石化股份有限公司齐鲁分公司氟碱厂，山东淄博255411）
E关键词］循环水PLC,WinCC 用注意事项及运行效果。
[中图分类号】TQ056.8
[文献标志码］B
3［文章编号】10097937(2010)04-0030-03
Applicationof SiemensPLCS7-30ointhecirculatingwatermonitoringsystem
WANGJian
(Chlor-AlkaliPlantof QiluBranchCo.,SINOPEC,Zibo255411,China) Key words: circulating Wwater; PLC; WinCC
Abstract:The software and hardware structure of Siemcns PLC S7-300 system were intro-duced briefly. Matters needing attention during the application of Siemens PLC S7300 in the cir-culating water monitoring system were introduced in detail as well as the effects.
中国石化股份有限公司齐鲁分公司氟碱厂（以下简称齐鲁石化)第2循环水装置为氯碱厂5大生产车间提供循环水。该装置控制系统原为 MASTERJL-98监控系统，自1988年6月投用以来，随着运行时间延长，设备逐渐老化，经常出现系统断电、监控间断性失效、控制参数无法达标等故障，导致第2循环水装置多次非计划停车，影响了5 大车间循环水的供应，进而影响了产品产量。
2009年5月中旬，齐鲁石化利用装置停车检修机会，将原控制系统更新为西门子PLCS7-300控制系统，上位机采用了WinCC操作系统。系统更新后，解决了硬件老化、缺少备件、软件频繁出错等
问题，提高了整套装置的安全性和工作效率。 1工艺简介
水厂来的原水分为2路，1路去软化池进行软化，软化后由风机吸入脱碳塔脱碳，脱碳后由泵打入吸水池；1路去中和池，用碱液中和后由泵打人吸水池。向吸水池内加人药品，使吸水池内的循环水达标。吸水池内的循环上水送往氯碱广的5大生产车间。从5大生产车间回来的循环回水进人旁滤池过
［收稿日期］2010-03-09
滤后由泵打回吸水池循环使用。工艺流程见图1。
混合器欧化范脱碳塔】然服
[原水
城酒匝和池
务滤池
噬水润 5大生产车间
图1第2循环水系统工艺流程图
2PLCS7-300系统简介 2.1系统硬件
系统编程软件采用了西门子PLCS7－300软件组态，与其匹配的硬件系统如下。
(1)中央处理器(CPU)包括以下5个部分：①模式选择器，②状态与故障显示灯，③存储器卡，④MPI连接口，③DP接口。中央处理器的结构详见图2。
(2)信号模块（SM)包括以下4种：①模拟量输人模块（AI、RTD)，②模拟量输出模块（AO)，③数字量输入模块（DI)，④数字量输出模块（DO)。
(3)连接电缆。
(4)通讯处理器(CP)。
[作者介］王健(1981一)，男，助理工程师，2005年毕业于辽宁石油化工大学自动化专业，现于中国石化股份有限
公司齐鲁分公司氯藏厂仪表车间从事DCS和PLC系统的维护和研究。 30
