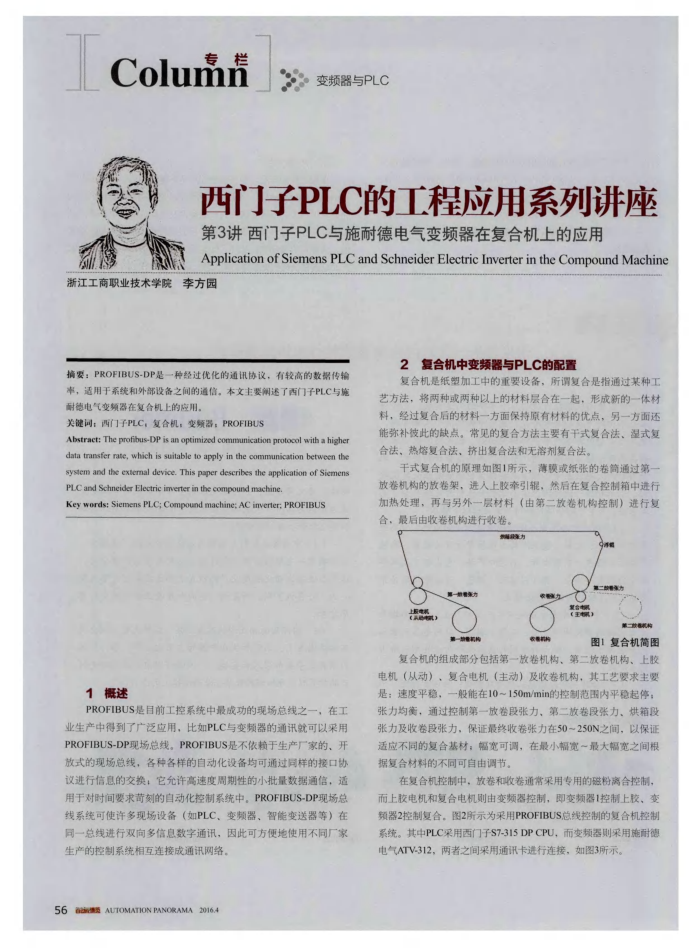

变频器与PLC
西门子PLC的工程应用系列讲座第3讲西门子PLC与施耐德电气变频器在复合机上的应用
Application of Siemens PLC and Schneider Electric Inverter in the Compound Machine
浙江工商职业技术学院李方园
摘要：PROFIBUS-DP是一种经过优化的通讯协议，有较高的数据传输率，适用于系统和外部设备之闻的通信，本文主要阐述了西门子PLC与施耐德电气变频器在复合机上的应用，
关键间：西门子PLC，复合机，变频器，PROFIBUS
Abstract: The profibus-DP is an optimized communication protocol with a higher data transfer rate, which is suitable to apply in the communication between the system and the extermal device. This paper describes the application of Siemens PLC and Schneider Electric imverter in the compound machine
Key words: Siemens PLC; Compound machine; AC imverter; PROFIBUS
1概述
PROFIBUS是目前工控系统中最成功的现场总线之一，在工业生产中得到了广泛应用，比如PLC与变频器的通讯就可以采用 PROFIBUS-DP现场总线。PROFIBUS是不依赖于生产厂家的、开放式的现场总线，各种各样的自动化设备均可通过样的接口协议进行信息的交换，它允许高速度周期性的小批量数据通信，适用于对时间要求苛刻的自动化控制系统中，PROFIBUS-DP现场总线系统可使许多现场设备（如PLC、变频器、智能变送器等）在同一总线进行双向多信息数字通讯，因此可方便地使用不同厂家
生产的控制系统相互连接成通讯网络， 56 AUTOMATION PANORAMA 2016.4
2复合机中变频器与PLC的配置
复合机是纸塑加工中的重要设备，所谓复合是指通过某种工艺方法，将两种或两种以上的材料层合在一起，形成新的一体材料，经过复合后的材料一方面保持原有材料的优点，另一方面还能弥补被此的缺点。常见的复合方法主要有干式复合法、湿式复合法，热熔复合法，挤出复合法和无溶剂复合法。
千式复合机的原理如图1所示，薄膜或纸张的卷筒通过第放卷机构的放卷架，进人上胶牵引辑，然后在复合控制箱中进行加热处理，再与另外一层材料（由第二放卷机构控制）进行复合，最后由收卷机构进行收卷。
力
上电话
第托K
农得机的
蒙全，
第放卷然构
图1复合机简图
复合机的组成部分包括第一放卷机构、第二放卷机构、上胶电机（从动），复合电机（主动）及收卷机构，其工艺要求主要是：速度平稳，一般能在10~150m/min的控制范围内平稳起停：张力均衡，通过控制第一放卷段张力，第二放卷段张力、烘箱段张力及收卷段张力，保证最终收卷张力在50~250N之间，以保证适应不同的复合基材；幅宽可调，在最小幅宽一最大幅宽之间根据复合材料的不同可自由调节，
在复合机控制中，放卷和收卷通常采用专用的磁粉离合控制，而上胶电机和复合电机则由变频器控制，即变频器1控制上胶，变频器2控制复合。图2所示为采用PROFIBUS总线控制的复合机控制系统。其中PLC采用西门子S7-315DPCPU，而变频器则采用施耐德电气ATV-312，两者之间采用通讯卡进行连接，如图3所示。
