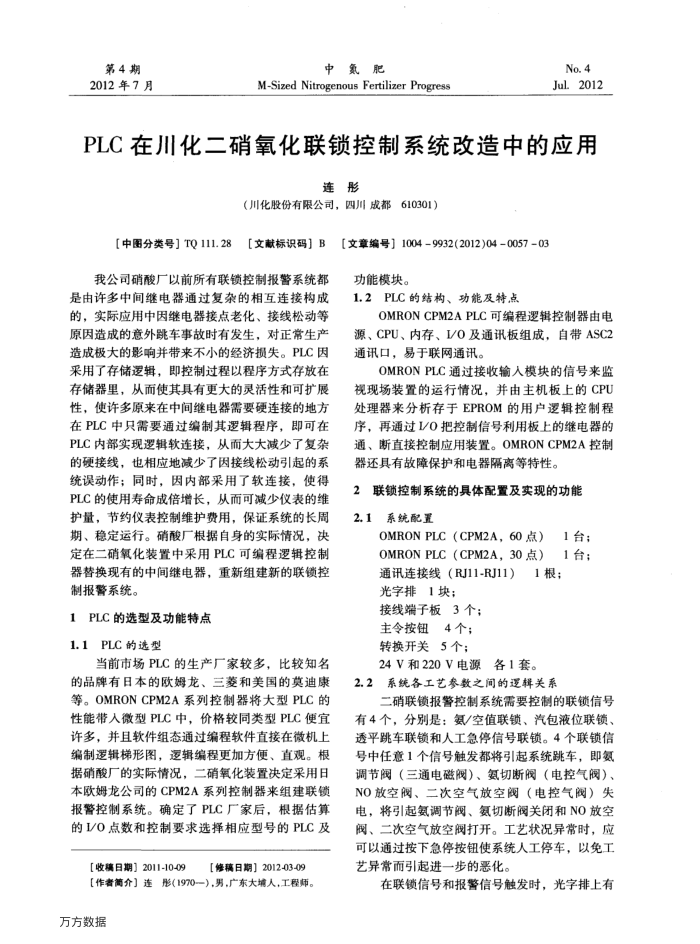

PLC在川化二硝氧化联锁控制系统改造中的应用
连彤
（川化股份有限公司，四川成都610301）
【中图分类号】TO111.28
［文献标识码】B
我公司硝酸厂以前所有联锁控制报警系统都是由许多中间继电器通过复杂的相互连接构成的，实际应用中因继电器接点老化、接线松动等原因造成的意外跳车事故时有发生，对正常生产造成极大的影响并带来不小的经济损失。PLC因采用了存储逻辑，即控制过程以程序方式存放在存储器里，从而使其具有更大的灵活性和可扩展性，便许多原来在中间继电器需要硬连接的地方在PLC中只需要通过编制其逻辑程序，即可在 PLC内部实现逻辑软连接，从而大大减少了复杂的硬接线，也相应地减少了因接线松动引起的系统误动作；同时，因内部采用了软连接，使得 PLC的使用寿命成倍增长，从而可减少仪表的维护量，节约仪表控制维护费用，保证系统的长周期、稳定运行。硝酸厂根据自身的实际情况，决定在二硝氧化装置中采用PLC可编程逻辑控制器替换现有的中间继电器，重新组建新的联锁控制报警系统。
1PLC的选型及功能特点 1.1PLC的选型
当前市场PLC的生产厂家较多，比较知名的品牌有日本的欧姆龙、三菱和美国的莫迪康等。OMRONCPM2A系列控制器将大型PLC的性能带人微型PLC中，价格较同类型PLC便宜许多，并且软件组态通过编程软件直接在微机上编制逻辑梯形图，逐辑编程更加方便、直观。根据硝酸厂的实际情况，二硝氧化装置决定采用日本欧姆龙公司的CPM2A系列控制器来组建联锁报警控制系统。确定了PLC厂家后，根据估算的I/O点数和控制要求选择相应型号的PLC及
【收稿日期】2011-10-09
[修稿日期】2012-03-09
【作者笛介】连彤（1970一），男广东大填人，工程师。
万方数据
［文章编号】10049932(2012)040057=03 功能模块。
1.2PLC的结构、功能及特点
OMRONCPM2APLC可编程逻辑控制器由电源、CPU、内存、I/O及通讯板组成，自带ASC2 通讯口，易于联网通讯。
OMRONPLC通过接收输人模块的信号来监视现场装置的运行情况，并由主机板上的CPU 处理器来分析存于EPROM的用户逻辑控制程序，再通过1/0把控制信号利用板上的继电器的通、断直接控制应用装置。OMRONCPM2A控制器还具有故障保护和电器隔离等特性。
联锁控制系统的具体配置及实现的功能
1系统配置 2.1
OMRONPLC（CPM2A，60点）
1台； 1台；
OMRONPLC（CPM2A，30点)
通讯连接线（RJ11-RJ11）光字排1块；
接线端子板3个；主令按钮4个；转换开关5个；
1根；
24V和220V电源各1套。
2.2系统各工艺参数之间的逻辑关系
二硝联锁报警控制系统需要控制的联锁信号有4个，分别是：氨/空值联锁、汽包液位联锁、透平跳车联锁和人工急停信号联锁。4个联锁信号中任意1个信号触发都将引起系统跳车，即氨调节阀（三通电磁阀）、氧切断阀（电控气阀）、 NO放空阀、二次空气放空阀（电控气阀）失电，将引起氨调节阀、氨切断阀关闭和NO放空阀、二次空气放空阀打开。工艺状况异常时，应可以通过按下急停按钮使系统人工停车，以免工艺异常而引起进一步的恶化，
在联锁信号和报警信号触发时，光字排上有
