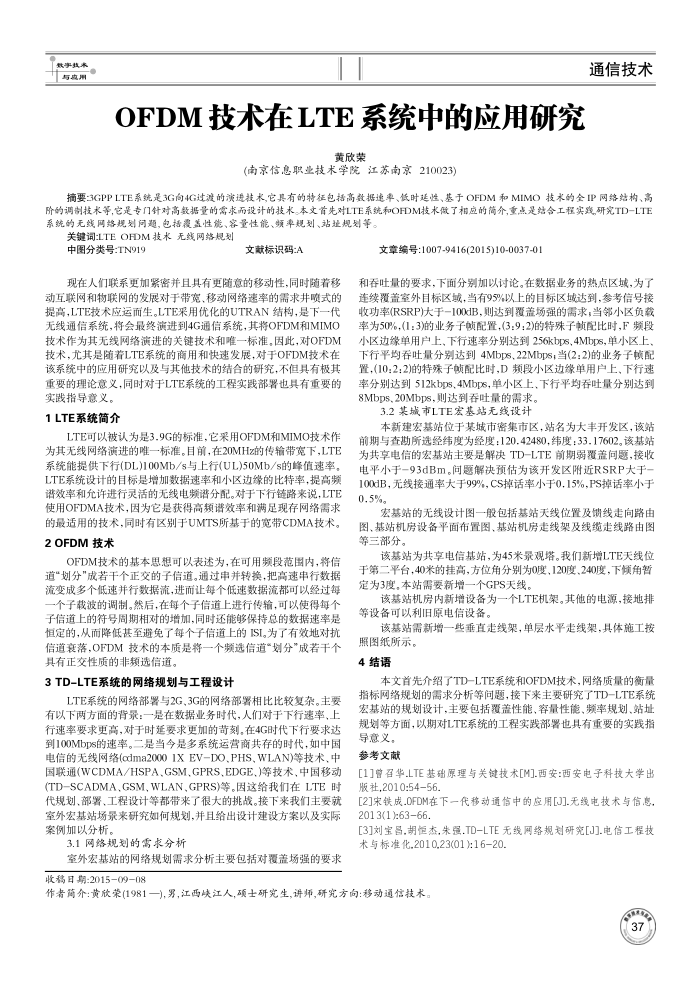

OFDM技术在LTE系统中的应用研究
黄欣荣
(南京信息职业技术学院江苏南京210023)
通信技术
摘要3GPPLTE系统是3G向4G过渡的演选技术,它具有的特征包括高数据速率、低时延性、基于OFDM和MIMO技水的全IP网络结构、高阶的调制技术等,它是专门针对高数据量的需求而设计的技术。本文首先对LTE系统和OFDM技术做了相应的简介,重点是结含工程实戏研究TD-LTE 系统的无线网络规划同题，包括覆盖性能、容量性能、频率规列、站规划等。
关键词:LTEOHDM技水无线网络规划
中图分类号：TN919
文献标识码:A
现在人们联系更加紧密并且具有更随意的移动性，同时随着移动互联网和物联网的发展对于带宽、移动网络速率的需求井喷式的提高，LTE技术应运而生。LTE采用优化的UTRAN结构，是下一代无线通信系统，将会最终演进到4G通信系统，其将OFDM和MIMO 技术作为其无线网络演进的关链技术和唯难一标准，因此，对OFDM 技术，尤其是随着LTE系统的商用和快速发展，对于OFDM技术在该系统中的应用研究以及与其他技术的结合的研究，不但具有极其重要的理论意义，同时对于LTE系统的工程实践部署也具有重要的
实践指导意义。 1LTE系统简介
LTE可以被认为是3.9G的标准，它采用OFDM和MIMO技术作为其无线网络演进的唯一标准。目前，在20MHz的传输带宽下，LTE 系统能提供下行(DL)100Mb/s与上行(UL)50Mb/s的峰值速率， LTE系统设计的目标是增加数据速率和小区边缘的比特率，提高频谱效率和允许进行灵活的无线电频谱分配。对于下行链路来说，LTE 使用OFDMA技术，因为它是获得高频谱效率和满足现存网络需求的最适用的技术，同时有区别于UMTS所基于的宽带CDMA技术。 2OFDM技术
OFDM技术的基本思想可以表述为，在可用频段范围内，将信道"划分"成若干个正交的子信道。通过申并转换，把高速申行数据流变成多个低速并行数据流，进而让每个低速数据流都可以经过每一个子载被的调制。然后，在每个子信道上进行传输，可以使得每个子信道上的符号周期相对的增加，同时还能够保持总的数据速率是恒定的从而降低基至避免了每个子信道上的ISI。为了有效地对抗信道衰落，OFDM技术的本质是将一个频选信道“划分“成若干个具有正交性质的非频选信道。
3TD-LTE系统的网络规划与工程设计
LTE系统的网络部署与2G,3G的网络部署相比比较复杂。主要有以下两方面的背录：一是在数据业务时代，人们对于下行速率，上行速率要求更高，对于时延要求更加的苛刻。在4G时代下行要求达到100Mbps的速率。二是当今是多系统运营商共存的时代，如中国电信的无线网络(cdma20001XEV-DO,PHS,WLAN)等技术、中国联通(WCDMA/HSPA.GSM.GPRS.EDGE、)等技术，中国移动(TD-SCADMA,GSM,WLAN,GPRS)等,因这给我们在 LTE 时代规划、部署、工程设计等都带来了很大的挑战。接下来我们主要就室外宏基站场录来研究如何规划，并且给出设计建设方案以及实际案例加以分析。
3.1网络规划的需求分析
室外宏基站的网络规划需求分析主要包括对覆盖场强的要求收稿日期：201509-08
文章编号：1007-9416(2015)10-0037-01
和吞吐量的要求，下面分别加以讨论。在数据业务的热点区域，为了连续覆盖室外目标区域，当有95%以上的目标区域达到，多参考信号接收功率(RSRP)大于一100dB，则达到覆盖场强的需求，当邻小区负载率为50%，(13)的业务子慎配置，(3:9：2)的特殊子慎配比时，F频段小区边缘单用户上，下行速率分别达到256kbps.4Mbps，单小区上、下行平均吞吐量分别达到4Mbps.22Mbps；当(2：2)的业务子顿配置，（10：2：2的特殊子顺配比时，D赖段小区边缘单用户上，下行速率分别达到512kbps.4Mbps，单小区上，下行平均吞吐量分别达到 8Mbp5.20Mbps，则达到吞吐量的需求。
3.2某城市LTE宏基站无线设计
本新建宏基站位于某城市密集市区，站名为大丰开发区，该站前期与查勘所选经纬度为经度：120.42480，纬度：33.17602。该基站为共享电信的宏基站主要是解决TD-LTE前期弱覆盖问题，接收电平小于-93dBm。间题解决预估为该开发区附近RSRP大于-100dB，无线接通率大于99%，CS掉话率小于0.15%，PS掉话率小于 0.5%。
宏基站的无线设计图一般包括基站天线位置及馈线走向路由图、基站机房设备平面布置图、基站机房走线架及线缆走线路由图等三部分。
该基站为共享电信基站，为45米录观塔。我们新增LTE天线位于第二平台，40米的挂高，方位角分别为0度，120度、240度，下倾角暂定为3度，本站需要新增一个GPS天线，
该基站机房内新增设备为一个LTE机架。其他的电源，接地排等设备可以利旧原电信设备。
该基站需新增一些垂直走线架，单层水平走线架，具体施工按
照图纸所示。 4结语
本文首先介绍了TD-LTE系统和OFDM技术，网络质量的衡量指标网络规划的需求分析等问题，接下来主要研究了TD-LTE系统宏基站的规划设计，主要包括覆盖性能、容量性能，频率规划、站址规划等方面，以期对LTE系统的工程实践部署也具有重要的实践指
导意义。参考文献
[1]曾召华.LTE基础原理与关键技术[M].西安：西安电子科技大学出版社,2010:5456.
[2]宋铁成.0FDM在下一代移动通临中的应用[J].无线电技术与信息， 201 3(1):6366
[3]刘宝昌.胡恒杰,朱强.TD-LTE无线网络规划研[J].电信工程技术与标准化.2010,23(01):1620.
作者简介：黄欣荣(1981一),男,江西峡江人,硕士研究生,讲师,研究方向：移动通信技术。
