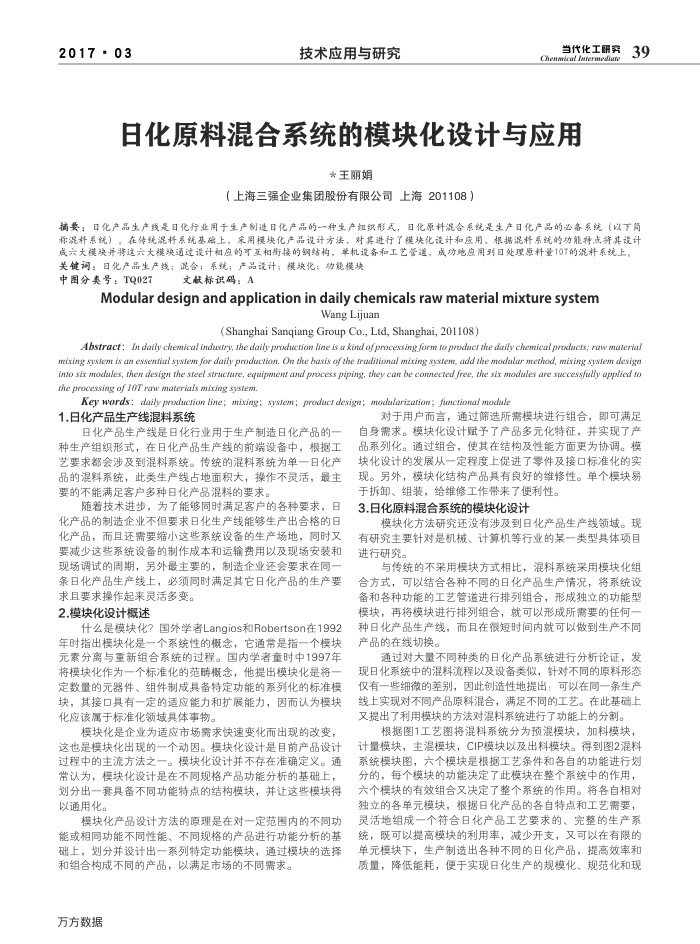

日化原料混合系统的模块化设计与应用
*主丽娟
（上海三强企业集团股份有限公司上海201108）
摘要：日化产品生产线是日化行业用于生产制造日化产品的一种生产组织形式，日化原料混合系统是生产日化产品的必备系统（以下商称混料系统），在传统混料系统基础上，采用模块化产品设计方法，对其进行了模块化设计和应用，根据混料系统的功能特点将其设计成六大模块井将这六大模块通过设计相应的可至相街接的钢结构，单机设备和工艺管道，成功地应用到日处理原料量10T的混料系统上，关键词：日化产品生产线；混合；系统；产品设计；模块化；功能模块
中图分类号：TQ027
文献标识码：A
Modulardesignandapplicationindailychemicalsrawmaterialmixturesystem
Wang Lijuan
(Shanghai Sanqiang Group Co., Ltd, Shanghai, 201108)
Abstracf:In daily chemical indastry, rhe daily producrion line is a kind of processingform fo producr he daily chemical products; raw material mixing system is an essenfial systemfor daily production. On the basis of zhe traditional mixing system, add zhe modular method, mixing system designs into sir modales, rhen design rhe sreel strarcfure, equipmenf and process piping, they can be connected free, the six modules are succesfully applied to rhe processing of J0T ranw materials miring system
Key words: daily prodarcrion line; mixing; system; producr design; modalarizarion; fimcrional modale
1.日化产品生产线混料系统
日化产品生产线是日化行业用于生产制造日化产品的一种生产组织形式，在日化产品生产线的前端设备中，根据工艺要求都会涉及到混料系统。传统的混料系统为单一日化产品的混料系统，此类生产线占地面积大，操作不灵活，最主要的不能满足客户多种日化产品混料的要求。
随着技术进步，为了能够同时满足客户的各种要求，日化产品的制造企业不但要求日化生产线能够生产出合格的日化产品，而且还需要缩小这些系统设备的生产场地，同时又要减少这些系统设备的制作成本和运输费用以及现场安装和现场调试的周期，另外最主要的，制造企业还会要求在同条日化产品生产线上，必须同时满足其它日化产品的生产要
求且要求操作起来灵活多变。 2.模块化设计概述
什么是模块化？国外学者Langios和Robertson在1992 年时指出模块化是一个系统性的概念，它通常是指一个模块元素分离与重新组合系统的过程。国内学者童时中1997年将模块化作为一个标准化的范畴概念，他提出模块化是将一定数量的元器件、组件制成具备特定功能的系列化的标准模块，其接口具有一定的适应能力和扩展能力，因而认为模块化应该属于标准化领域具体事物。
模块化是企业为适应市场需求快速变化而出现的改变，这也是模块化出现的一个动因。模块化设计是目前产品设计过程中的主流方法之一。模块化设计并不存在准确定义。通常认为，模块化设计是在不同规格产品功能分析的基础上，划分出一套具备不同功能特点的结构模块，并让这些模块得以通用化。
模块化产品设计方法的原理是在对一定范围内的不同功能或相同功能不同性能、不同规格的产品进行功能分析的基础上，划分并设计出一系列特定功能模块，通过模块的选择
和组合构成不同的产品，以满足市场的不同需求。万方数据
对于用户而言，通过筛选所需模块进行组合，即可满定自身需求。模块化设计赋予了产品多元化特征，并实现了产品系列化。通过组合，使其在结构及性能方面更为协调。模块化设计的发展从一定程度上促进了零件及接口标准化的实现。另外，模块化结构产品具有良好的维修性。单个模块易
于拆卸、组装，给维修工作带来了便利性。 3.日化原料混合系统的模块化设计
模块化方法研究还没有涉及到日化产品生产线领域。现有研究主要针对是机械、计算机等行业的某一类型具体项目进行研究。
与传统的不采用模块方式相比，混料系统采用模块化组合方式，可以结合各种不同的日化产品生产情况，将系统设备和各种功能的工艺管道进行排列组合，形成独立的功能型模块，再将模块进行排列组合，就可以形成所需要的任何一种日化产品生产线，而且在很短时间内就可以做到生产不同产品的在线切换。
通过对大量不同种类的日化产品系统进行分析论证，发现日化系统中的混料科流程以及设备类似，针对不同的原料形态仅有一些细微的差别，因此创造性地提出：可以在同一条生产线上实现对不同产品原料混合，满足不同的工艺。在此基础上又提出了利用模块的方法对混料系统进行了功能上的分割。
根据图1工艺图将混料系统分为预混模块，加料模块，计量模块，主混模块，CIP模块以及出料模块。得到图2混料系统模块图，六个模块是根据工艺条件和各自的功能进行划分的，每个模块的功能决定了此模块在整个系统中的作用，六个模块的有效组合又决定了整个系统的作用。将各自相对独立的各单元模块，根据日化产品的各自特点和工艺需要，灵活地组成一个符合日化产品工艺要求的、完整的生产系统，既可以提高模块的利用率，减少开支，又可以在有限的单元模块下，生产制造出各种不同的日化产品，提高效率和质量，降低能耗，便于实现日化生产的规模化、规范化和现
