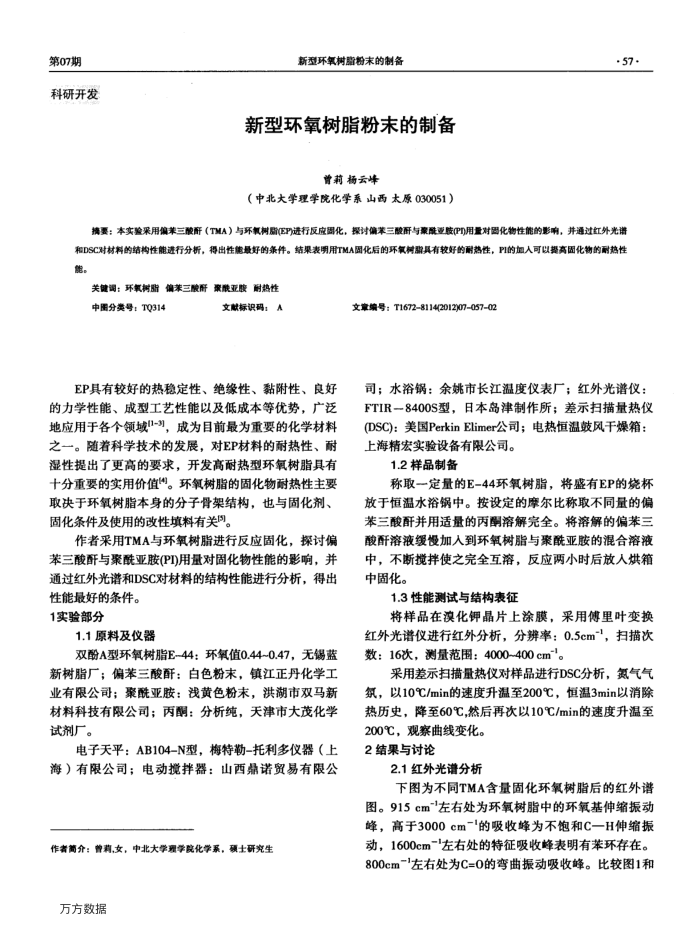

第07期
科研开发
新型环氧树脂粉末的制备
新型环氧树脂粉末的制备
曾菊杨云峰
（中北大学理学院化学系山西太原030051）
·57
要：本实验采用偏茉三酸酐（TMA）与环氧树脂(EP)选行反应遇化，探过偏苯三酸与象能亚肢(PI)用量对遇化物性能的影响，并通过红外光谱和DSC对材料的结构性能进行分析，得出性能最好的条件。结果表明用TMA围化后的环氧树酯具有较好的耐热性，PI的加人可以摄高固化物的耐热性能。
关健调：环氧树脂偏茉三酸酐聚酰亚胺耐热性
中图分类号：TQ314
文献标识码：人
EP具有较好的热稳定性、绝缘性、黏附性、良好
的力学性能、成型工艺性能以及低成本等优势，产泛地应用于各个领域1-)，成为目前最为重要的化学材料之一。随着科学技术的发展，对EP材料的耐热性、耐湿性提出了更高的要求，开发高耐热型环氧树脂具有十分重要的实用价值。环氧树脂的固化物耐热性主要取决于环氧树脂本身的分子骨架结构，也与固化剂、固化条件及使用的改性填料有关围
作者采用TMA与环氧树脂进行反应固化，探讨偏苯三酸酐与聚酰亚胺(PI)用量对固化物性能的影响，并通过红外光谱和DSC对材料的结构性能进行分析，得出
性能最好的条件。 1实验部分
1.1原料及仪器
双酚A型环氧树脂E44：环氧值0.44~0.47，无锡蓝
新树脂厂：得苯三酸酐：白色粉末，镇江正丹化学工业有限公司：聚酰亚腰：浅黄色粉末，洪湖市双马新材料科技有限公司；丙酮：分析纯，天津市大茂化学试剂户。
电子天平：AB104-N型，梅特勒-托利多仪器（上海）有限公司：电动搅拌器：山西鼎诺贸易有限公
作者介：曾莉，女，中北大学理学院化学系，硕士研究生万方数据
文章编号：T16728114(2012)0705702
司；水浴锅：余姚市长江温度仪表厂；红外光谱仪： FTIR一8400S型，日本岛津制作所：差示扫描量热仪(DSC)：美国PerkinElimer公司；电热恒温鼓风干燥箱：上海精宏实验设备有限公司。
1.2样品制备
称取一定量的E-44环氧树脂，将盛有EP的烧杯放于恒温水浴锅中。按设定的摩尔比称取不同量的偏苯三酸酐并用适量的丙酮溶解完全。将溶解的偏苯三酸酐溶液缓馒加人到环氧树脂与聚酰亚胺的混合溶液中，不断搅拌使之完全互溶，反应两小时后放人烘箱中固化。
1.3性能测试与结构表征
将样品在漠化钾晶片上涂膜，采用傅里叶变换
红外光谱仪进行红外分析，分辨率：0.5cm"，扫描次数：16次，测量范围：4000~400cm*"。
采用差示扫描量热仪对样品进行DSC分析，氮气气
氛，以10℃/min的速度升温至200℃，恒温3min以消除热历史，降至60℃,然后再次以10℃/min的速度升温至
200℃，观察曲线变化。 2结果与讨论
2.1红外光谱分析
下图为不同TMA含量固化环氧树脂后的红外谱图。915cm"左右处为环氧树脂中的环氧基伸缩振动峰，高于3000cm-"的吸收峰为不饱和C一H伸缩振动，1600cm"左右处的特征吸收峰表明有苯环存在。 800cm-1左右处为C=0的弯曲振动吸收峰。比较图1和
