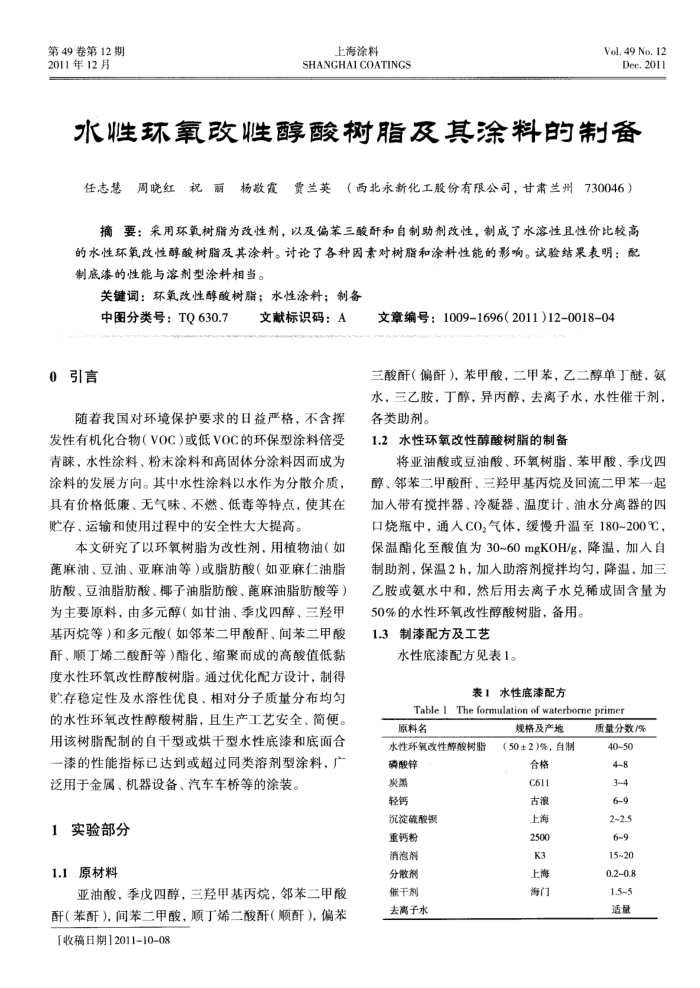

第49卷第12期 2011年12月
上海涂料
SHANGHAI COATINGS
Vol. 49 No. 12
Dec.2011
水性环氧改性醇酸树脂及其涂料的制备
周晓红祝丽杨敬霞贾兰英（西北永新化工股份有限公司，甘肃兰州730046）
任志慧
摘要：采用环氧树脂为改性剂，以及偏苯三酸酐和自制助剂改性，制成了水溶性且性价比较高的水性环氧改性醇酸树脂及其涂料。讨论了各种因素对树脂和涂料性能的影响。试验结果表明：配制底漆的性能与溶剂型涂料相当。
关键词：环氧改性醇酸树脂；水性涂料：制备
中图分类号：TQ630.7
0引言
文献标识码：A
随着我国对环境保护要求的日益严格，不含挥发性有机化合物（VOC）或低VOC的环保型涂料倍受青睐，水性涂料、粉末涂料和高固体分涂料因而成为涂料的发展方向。其中水性涂料以水作为分散介质，具有价格低廉、无气味、不燃、低毒等特点，使其在贮存、运输和使用过程中的安全性大大提高。
本文研究了以环氧树脂为改性剂，用植物油（如葩麻油、豆油、亚麻油等）或脂肪酸（如亚麻仁油脂肪酸、豆油脂肪酸、椰子油脂肪酸、篦麻油脂肪酸等）为主要原料，由多元醇（如甘油、季戊四醇、三羟甲基丙烧等）和多元酸（如邻苯二甲酸酐、间苯二甲酸酐、顺丁烯二酸酐等)酯化、缩聚而成的高酸值低黏度水性环氧改性醇酸树脂。通过优化配方设计，制得贮存稳定性及水溶性优良、相对分子质量分布均匀的水性环氧改性醇酸树脂，且生产工艺安全、简便。用该树脂配制的自干型或烘干型水性底漆和底面合一漆的性能指标已达到或超过同类溶剂型涂料，广泛用于金属、机器设备、汽车车桥等的涂装。
实验部分 1
1.1原材料
亚油酸，季戊四醇，三羟甲基丙烷，邻苯二甲酸酐（苯酐），间苯二甲酸，顺丁烯二酸酐（顺酐），偏苯【收稿日期】2011-10-08
文章编号：1009-1696（2011)12-0018-04
三酸酐（偏酐），苯甲酸，二甲苯，乙二醇单丁醚，氨水，三乙胺，丁醇，异内醇，去离子水，水性催干剂，各类助剂。
1.2水性环氧改性醇酸树脂的制备
将亚油酸或豆油酸、环氧树脂、苯甲酸、季戊四醇、邻苯二甲酸酐、三羟甲基丙烷及回流二甲苯一起加人带有搅拌器、冷凝器、温度计、油水分离器的四口烧瓶中，通人C0，气体，缓慢升温至180~200℃，保温酯化至酸值为30~60mgK0H/g，降温，加人自制助剂，保温2h，加人助溶剂搅拌均匀，降温，加三之胺或氨水中和，然后用去离子水兑稀成固含量为
50%的水性环氧改性醇酸树脂，备用。 1.3制漆配方及工艺
水性底漆配方见表1。
表1水性底漆配方
Table 1The formulation of waterborne primer
原料名
水性环氧改性醇酸树脂
磷酸锌炭黑轻钙
沉淀硫酸领
重钙粉消泡剂分散剂催干剂去离子水
规格及产地(50±2)%，自制
合格 1190 古浪上海 2500 K3 上海海门
质量分数/% 4050 4-8 3-4 69 2~2.5 6~9 15~20 0.2~0.8 1.5-5 适量
