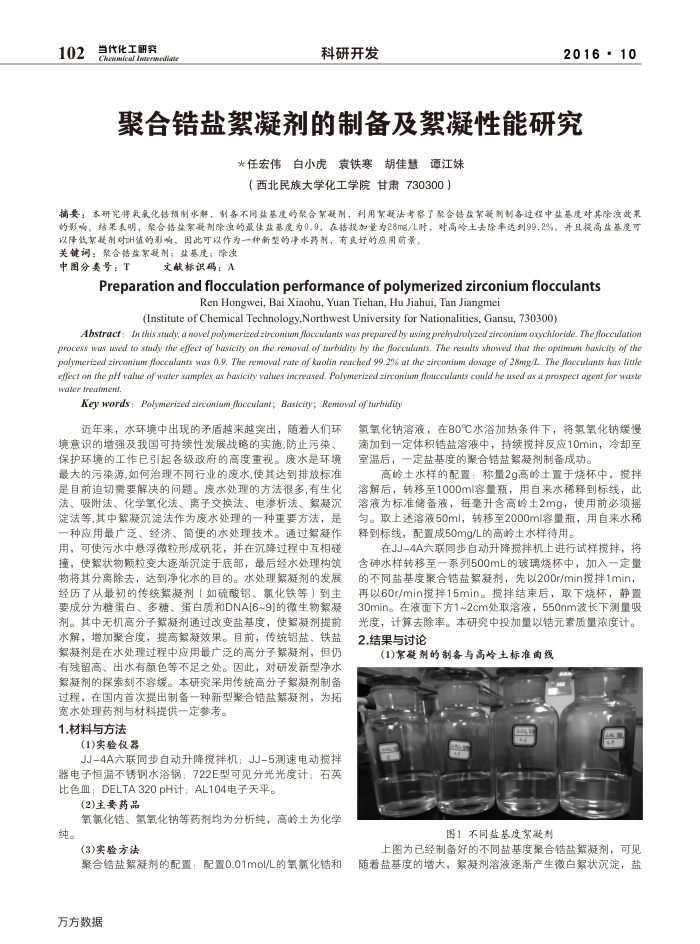

102
当代化工研券
rweflat
car2e
科研开发
2016-10
聚合锆盐絮凝剂的制备及絮凝性能研究
*任宏伟白小虎袁铁寒胡佳慧谭江妹（西北民族大学化工学院甘肃730300）
摘要：本研究将氧氯化错预制水解，制备不同盐基度的聚合紫凝剂，利用紫凝法考察了聚合错盐紧凝剂制务过程中盐基度对其除法效果的影响，结果表明，聚合结盘案剂除浊的量使盐基度为0，9，在结投加量为28m磁/L时，对高岭土云除率达列99，2%，并且提高盐基度可
以降氨素凝剂对H值的影响，因此可以作为一种新型的净水药剂，有良好的应用前景。关键词：聚合结盐索凝剂；盐基度；除浊
中图分类号：T
文献标识码：A
Preparationandflocculationperformanceofpolymerizedzirconiumflocculants
Ren Hongwei, Bai Xiaohu, Yuan Tiehan, Hu Jiahui, Tan Jiangmei
(Institute of Chemical Technology,NorthwestUniversity forNationalities,Gansu,730300)
Abstracf:In zhis sfady, a novel polymerized zirconitmjloceirlants was prepared by using prehydrolyzed zirconiam oxychloride. The loccidlation process was tused to sfudy rhe efect of basicity on the removal of turbidity by rhe flocculants. The nesulrs showed that the optimtmt basicity of the polymerized zirconium_floccalants was 0.9. The removal rate of kaolin reached 99.2% at the zirconiam dosage of 2&mg/L. The flocculants has litrle efect on rhe pH valare of water samples as basicity valtes increased. Polymerized zirconiarm flourcculants courld be used as a prospecr agenr for wasle waler freaiment.
Key words: Polywerized zirconiam locerlant; Basicity; Removal of trorbidity
近年来，水环境中出现的矛盾越来越突出，随着人们环境意识的增强及我国可持续性发展战略的实施，防止污染、保护环境的工作已引起各级政府的高度重视。废水是环境最大的污染源，如何治理不同行业的废水，使其达到排放标准是目前迫切需要解决的问题。废水处理的方法很多，有生化法、吸附法、化学氧化法、离子交换法、电渗析法、絮凝沉淀法等,其中絮凝沉淀法作为废水处理的一种重要方法，是一种应用最广泛、经济、简便的水处理技术。通过累凝作用，可使污水中悬浮微粒形成矾花，并在沉降过程中互相碰撞，使絮状物颗粒变大逐渐沉淀于底部，最后经水处理构筑物将其分离除去，达到净化水的目的。水处理累剂的发展经历了从最初的传统累案剂【如硫酸铝、氯化铁等】到主要成分为糖蛋白、多糖、蛋白质和DNA[6~9]的微生物絮剂。其中无机高分子絮凝剂通过改变盐基度，使絮凝剂提前水解，增加聚合度，提高累凝效果。目前，传统铝盐、铁盐絮凝剂是在水处理过程中应用最广泛的高分子絮凝剂，但仍有残留高、出水有颜色等不足之处。因此，对研发新型净水絮凝剂的探索刻不容缓。本研究采用传统高分子絮凝剂制备过程，在国内首次提出制备一种新型聚合盐絮凝剂，为拓
宽水处理药剂与材料提供一定参考。 1.材料与方法
(1)实验仪器
JJ-4A六联同步自动升降搅拌机：JJ-5测速电动搅拌器电子恒温不锈钢水浴钢；722E型可见分光光度计；石英比色皿；DELTA320pH计；AL104电子天平。
(2)主要药品
氧氯化锆、氢氧化钠等药剂均为分析纯，高岭土为化学纯。
(3)实验方法
聚合锆盐絮凝剂的配置：配置0.01mol/L的氧氯化锆和万方数据
氢氧化钠溶液，在80℃水浴加热条件下，将氢氧化钠缓慢滴加到一定体积锆盐溶液中，持续搅拌反应10min，冷却至室温后，一定盐基度的聚合锆盐絮凝剂制备成功。
高岭土水样的配置：称量2高岭土置于烧杯中，发拌溶解后，转移至1000ml容量瓶，用自来水稀释到标线，此溶液为标准储备液，每毫升含高岭土2m9，使用前必须播匀。取上述溶液50ml，转移至2000ml容量瓶，用自采水稀释到标线，配置成50m9/L的高岭土水样待用。
在JJ-4A六联同步自动升降搅拌机上进行试样搅拌，将含砷水样转移至一系列500mL的玻璃烧杯中，加入一定量的不同盐基度聚合锆盐絮凝剂，先以200r/min揽拌1min，再以60r/min择15min。搅拌结束后，取下烧杯，静 30min。在液面下方1~2cm处取溶液，550nm波长下测量吸光度，计算去除率。本研究中投加量以锆元素质量浓度计。 2.结果与讨论
(1)索凝剂的制务与高岭土标准商线
图1不同盐基度絮凝剂
上图为已经制备好的不同盐基度聚合锆盐絮凝剂，可见随着盐基度的增大，絮凝剂溶液逐渐产生微白絮状沉淀，盐
