2017-01
化学新课标
当代化工研旁
hanm
La3+掺杂对Ca,FeMoO.化合物的结构
及性质的影响
*安琴李慧博丁磊李振兴
霍国燕
（河北大学河北071000）
47
摘要：本文采用高温因相法制备双钙钛矿型电阻材料Ca，一xLaxFeMo0，。经XRD物构分析证明，产品均为单针晶系，空间群为P21/n，碳性能测试站果表明，1T碳场下室温饱和碳化强度为分别为11.817、9.805，4.766和2.111emu/B，磁性能测试结累表明，群品为铁碳性物质，碳转温度高于室温。
关键调：双钙钛矿型；铁碳性物质；饱和碳化强度；Ca,一xLaxFeMo06
中图分类号：T
文献标识码：A
InfluenceofLa3+AdulterationontheStructureandProperty
ofCa,-xLaxFeMoO,Compound
An Qin, Li Huibo, Ding Lei, Li Zhenxing, Huo Guoyan
(Hebei University, Hebei, 071000)
Abstracf: This paper has taken the high remperafrre solid state merhod to prepare double perovskite type of resistance materials Ca, xLaxFeMoO, After the XRD phase analysis, it has been proved rhar the products all belong fo monoclinic system and the space grotps is P21/n The magneric propery fest reszlt proves that zhe intensity of indoor temperattore saturation magnerization of the JT magneric field respectively are I1.817,9.805, 4.766 and 2.1ema/g, besides, the magnetic properiy testing result proves thar zhe sample is the ferromagnetic substance and zhe magntertic transition tempenatiore is higher than the indoor femperafure.
Key words: double perovskite type; ferromagnetic substance; intensity of saturation magnetization; Ca,-rLaxFeMoO6
前言
在固态物理与化学界，钙钛矿型的复合晶体是人们研究的热门材料。钙钛矿（这类物质）有一些有趣的化学和物理性质：从绝缘体到金属的电学性质，自施极化导电性的半金属性质，超导性质，反铁磁性到铁磁性的磁性有序，但钙钛矿也有磁阻挫伴随着没有明显的远程有序，铁性体原子取代，离子导电和催化性质。并且，钙钛矿还有新的结合性质，比如多重铁性质。因此，钙钛矿材料有差巨大的科学吸引力和应用潜力，比如在电气设备以及传感器中的电介体或者压电材料，磁储存器组件，燃料电池的电极和电解质材料以及太阳能电池的部件等等。
近年来，A位取代双钙钛矿氧化物A,B'B""O,由于其多方面有趣的性质和其可能的应用价值越来越吸引人们的注意。本文就是利用传统的高温固相法用La+取代部分的 Ca2+实现A位的掺杂，合成一系列新的物质Ca，-,La_FeMoO。（x=0.5936、0.6797、0.7646、0.8305），最后对其结构
和磁性能进行研究。 1.实验部分
首先将原料LaO，、Ca,CO,和Fe,O,分别在800℃、 500℃和350℃烘5h，待其降到常温，再与(NH。,MoOz4 4H,O一起按化学计量比放入研钵，充分研磨，在10MPa 压力下压片，在空气氛围中于800℃预烧8h，冷却后再次研磨压片，在H，：Ar=1:9的混合气氛中于1000℃恒温烷 8h，再次冷却后研磨压片，依然在H。：Ar=1:9的混合气氛中于1200C搬烧6h合成Ca。La.FeMoO。（x=0.5936、0.6797、
0.7646、0.8305）系列化合物。万方数据
室温XRD是采用德国布鲁克公司生产的DBADVANCE型测试的，测试环境：工作电压为40Kv，工作电流为40mA，射线源位Cu靶，测角仪精确度为0.001°，扫描角度15°
29≤1100
入=0.1540600nm：所得的XRD据用
Rietveld精修软件Fullprof进行结构分析；采用中科院物理所生产的振动样品磁强计(VSM)测量样品的磁化强度随磁场的
变化曲线(M-H)及磁化强度随温度的变化曲线(M-T)。 2.结果与讨论
(1)结构分析
112
intensity
0
111 A
20
40
碗
60
80

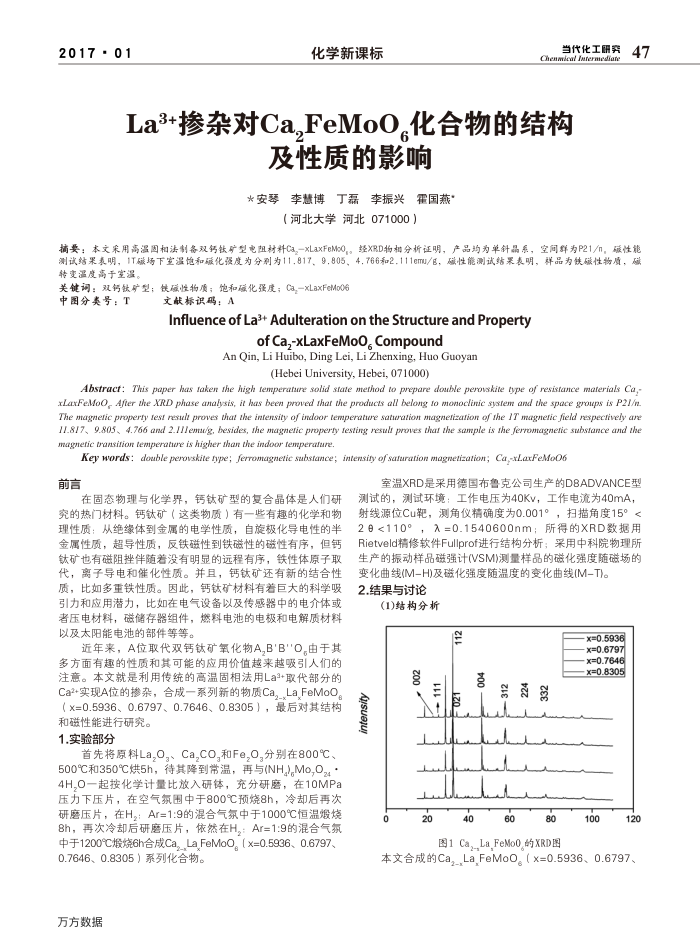

图1Ca.La_FeMo0的XRD图
x=0.5936 x=0.6797 x=0.7646 X=0.8305
100
120
本文合成的Ca,-,La_FeMoO。（x=0.5936、0.6797、
