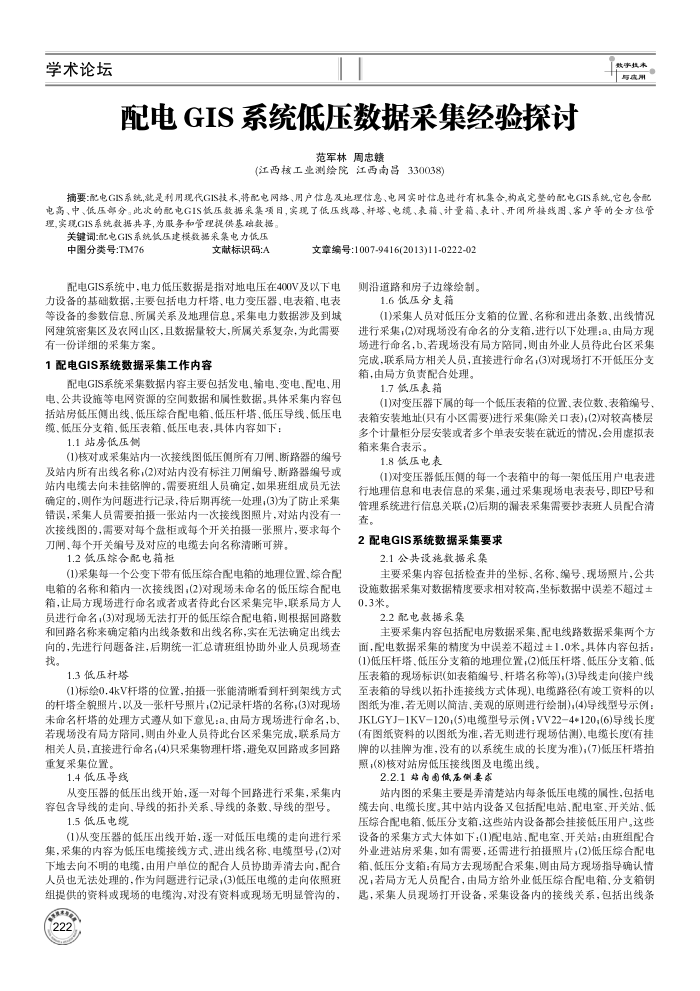

配电GIS系统低压数据采集经验探讨
范军林周忠赣
(江西核工业测绘院江西南昌330038)
数字投本与质用
摘要：配电GIS系统,就是利用现代GIS技术,将配电网络、用户信息及地理信息、电网实时信息进行有机集含，构成完整的配电GIS系统,它电含配电高、中、低压部分。此次的配电GIS低压数据采集项日，实现了低压线路、杆塔、电镜、表箱、计量箱、表计、开闭所接线图、客户等的全方位管理，实GIS系统数据共享，为服务和管理提供基确数据。
关键词配电GIS系统低压建模数据采集电力低压
中图分类号：TM76
文献标识码：A
文章编号:1007-9416(2013)11-0222-02
配电GIS系统中，电力低压数据是指对地电压在400V及以下电力设备的基础数据，主要包括电力杆塔、电力变压器、电表箱、电表等设备的参数信息，所属关系及地理信息，采集电力数据涉及到城网建筑密集区及农网山区，且数据量较大，所属关系复杂，为此需要有一份详细的采集方案。
1配电GIS系统数据采集工作内容
配电GIS系统采集数据内容主要包括发电，输电，变电、配电、用电、公共设施等电网资源的空闻数据和属性数据。具体采集内容包括站房低压侧出线，低压综合配电箱、低压杆塔、低压导线、低压电缆、低压分支箱、低压表箱、低压电表，具体内容如下：
1.1站房低压侧
(1)核对或采集站内一次接线图低压侧所有刀闻、断路器的编号及站内所有出线名称；(2)对站内没有标注刀闸编号、断路器编号或站内电缆去向未挂铭牌的，需要班组人员确定，如果班组成员无法确定的，则作为问题进行记录，待后期再统一处理，(3为了防止采集错误，采集人员需要拍摄一张站内一次接线图照片，对站内没有次接线图的，需要对每个盘柜或每个开关拍摄一张照片，要求每个刀闸、每个开关编号及对应的电缆去向名称清晰可辨。
1.2低压筛合配电箱柜
(1)采集每一个公变下带有低压综合配电箱的地理位置、综合配电箱的名称和箱内一次接线图，(2)对现场未命名的低压综合配电箱，让局方现场进行命名或者或者待此台区采集完毕，联系局方人员进行命名，(3)对现场无法打开的低压综合配电箱，则根据回路数和回路名称来确定箱内出线条数和出线名称，实在无法确定出线去向的，先进行问题备注，后期统一汇总请班组协助外业人员现场查找。
1.3低压杆塔
(1)标绘0.4kV杆塔的位置，拍摄一张能清晰看到杆到架线方式的杆塔全貌照片，以及一张杆号照片;(2)记录杆塔的名称；(3)对现场未命名杆塔的处理方式遵从如下意见：a，由局方现场进行命名，b 若现场没有局方陪同，则由外业人员待此台区采集完成，联系局方相关人员，直接进行命名：（4)只采集物理杆塔，避免双回路或多回路重复采集位置，
1.4低压导线
从变压器的低压出线开始，逐一对每个回路进行采集，采集内容包含导线的走向，导线的拓扑关系、导线的条数，导线的型号。
1.5低压电缆
(1)从变压器的低压出线开始，逐一对低压电缆的走向进行采集，采集的内容为低压电缆接线方式，进出线名称，电缆型号：2)对下地去向不明的电缆，由用户单位的配合人员协助弄清去向，配合人员也无法处理的，作为问题进行记录；(3)低压电缆的走向依照班组提供的资料或现场的电缆沟，对没有资料或现场无明显管沟的，
22
则沿道路和房子边缘绘制。
1.6低压分支箱
(1)采集人员对低压分支箱的位置，名称和进出条数，出线情况进行采集；(2)对现场没有命名的分支箱，进行以下处理：8、由局方现场进行命名，b、著现场没有局方陷同，则由外业人员待此台区采集完成，联系局方相关人员，直接进行命名，(3)对现场打不开低压分支箱，由局方负责配合处理。
1.7低压表箱
(1对变压器下属的每一个低压表箱的位置、表位数，表箱编号、表箱安装地址(只有小区需要)进行采集(除关口表);(2)对较高楼层多个计量柜分层安装或者多个单表安装在就近的情况，会用虚拟表箱来集合表示。
1.8低压电表
(1)对变压器低压侧的每一个表箱中的每一架低压用户电表进行地理信息和电表信息的采集，通过采集现场电表表号，即EP号和管理系统进行信息关联，(2)后期的漏表采集需要抄表班人员配合清查。
2配电GIS系统数据采集要求
2.1公共设施数据采集
主要采集内容包括检查井的坐标、名称，编号、现场照片，公共设施数据采集对数据精度要求相对较高，坐标数据中误差不超过士 0.3米。
2.2配电数据采集
主要采集内容包括配电房数据采集、配电线路数据采集两个方面，配电数据采集的精度为中误差不超过±1.0米。具体内容包括：(1)低压杆塔、低压分支箱的地理位置；(2)低压杆塔、低压分支箱、低压表箱的现场标识(如表箱编号、杆塔名称等)，(3)导线走向(接户线至表箱的导线以拓扑连接线方式体现)、电缆路径(有峻工资料的以图纸为准，若无则以简洁、美观的原则进行绘制)；(4)导线型号示例： JKLGYJ-1KV-120，(5)电缆型号示例：VV224+120，(6)导线长度(有图纸资料的以图纸为准，若无则进行现场估测)、电缆长度(有挂牌的以挂牌为准，没有的以系统生成的长度为准)，(7)低压杆塔拍照，(8)核对站房低压接线图及电缆出线。
2.2.1站南固低压侧要求
站内图的采集主要是弄清楚站内每条低压电缆的属性，包括电缆去向、电缆长度。其中站内设备又包括配电站、配电室、开关站、低压综合配电箱、低压分支箱，这些站内设备都会挂接低压用户。这些设备的采集方式大体如下：(1配电站、配电室、开关站：由班组配合外业进站房采集，如有需要，还需进行拍摄照片，(2)低压综合配电箱，低压分支箱：有局方去现场配合采集，则由局方现场指导确认情况；若局方无人员配合，由局方给外业低压综合配电箱、分支箱销慰，采集人员现场打开设备，采集设备内的接线关系，包括出线条
