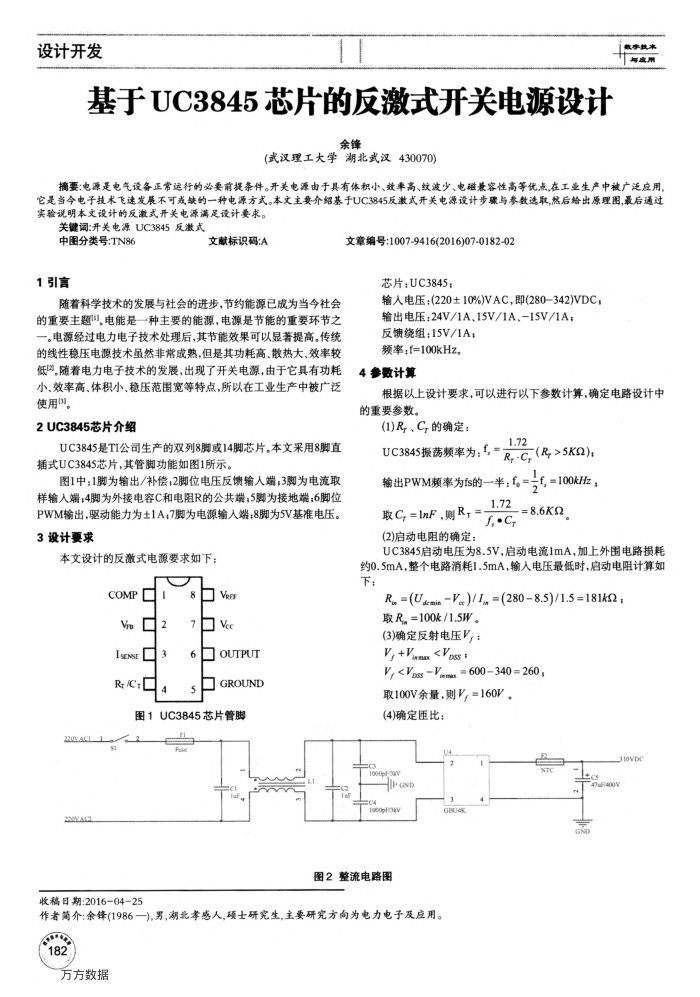

设计开发
基于UC3845芯片的反激式开关电源设计
余锋
(武汉理工大学湖北武汉430070)
度用
摘要：电源是电气设备正常运行的必要前提条件。开关电源由于具有体积小、效率高、纹波少、电磁兼容性高等优点,在工业生产中被广泛应用，它是当今电子技术飞速发展不可或缺的一种电源方式。本文主要介绍基于UC3845反激式开关电源设计步录与参数选取,热后给出原理图，最后通过实验说明本文设计的反激式开关电源满足设计要求。
关键词：开关电源UC3845反激式
中图分类号：TN86 1引言
文献标识码：A
随着科学技术的发展与社会的进步，节约能源已成为当今社会的重要主题"，电能是一种主要的能源，电源是节能的重要环节之一。电源经过电力电子技术处理后，其节能效果可以显著提高。传统的线性稳压电源技术虽然非常成熟，但是其功耗高、散热大、效率较低2,随着电力电子技术的发展，出现了开关电源，由于它具有功耗小、效率高、体积小、稳压范围宽等特点，所以在工业生产中被广泛使用以。
2UC3845芯片介绍
UC3845是TI公司生产的双列8脚或14脚芯片。本文采用8脚直
插式UC3845芯片，其管脚功能如图1所示。
图1中：1脚为输出/补偿，2脚位电压反馈输人端，3脚为电流取样输人端；4脚为外接电容C和电阻R的公共端；5脚为接地端；6脚位 PWM输出，驱动能力为±1A；7脚为电源输入端；8脚为5V基准电压。 3设计要求
本文设计的反激式电源要求如下：
COMP V口
2
IsENsE
3
RC.
8口Ve 7口 Vec
6口OUTPUT
3
GROUND
图1UC3845芯片管脚
220VAGL A
文章编号：1007-9416(2016)07-0182-02
芯片：UC3845
输人电压：(220±10%)VAC，即(280342)VDC，输出电压24V/1A.15V/1A.-15V/1A；
反馈绕组：15V/1A；频率：f=100kHz。
4参数计算
根据以上设计要求，可以进行以下参数计算，确定电路设计中的重要参数。
(1)R、C,的确定：
1.72
R,-C,(R>5KQ),
UC3845振荡频率为：f，=
输出PWM额率为fs的一半：f。
取C, =InF.则R
1.72 f,.C.
=100kHz =8.6KQ
(2)启动电阻的确定：
UC3845启动电压为8.5V，启动电流1mA，加上外围电路损耗约0.5mA，整个电路消耗1.5mA输人电压最低时，启动电阻计算如下：
R,=(UminVg)/Ig=(2808.5)/1.5=181kQ;
取R。=100k/1.5W。(3)确定反射电压V,： V, +Vanu V, 取100V余量，则V，=160V，(4)确定匝比：
4
1000pF38V
os
GBU4K
ONS
图2整流电路图
收稿日期：2016-04-25
作者简介：余锋(1986一),男，湖北孝感人,硕士研究生，主要研究方向为电力电子及应用。 182
