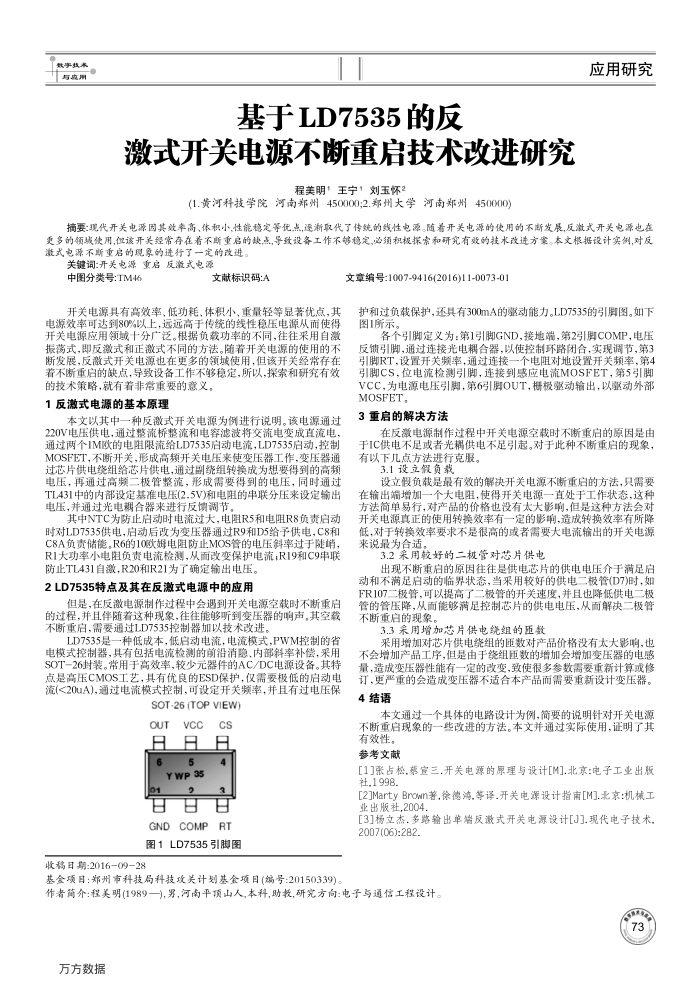

基于LD7535的反激式开关电源不断重启技术改进研究 数执车与率用
基于LD7535的反
激式开关电源不断重启技术改进研究
程美明1王宁1刘玉怀2
(1.黄河科技学院河南郑州450000;2.郑州大学河南郑州450000)
应用研究
摘要:现代开关电源国其效率高、体积小,性能稳定等优点,逆渐取代了传统的线性电源。随着开关电源的使用的不断发展,反激式开关电源也在更多的领或使用但该开关经常存在着不斯重启的缺点导致设备工作不够稳定,必须积极探索和研究有效的技水改进方案。本文根据设计实例,对反激式电源不斯重启的现象的进行了一定的改进
关键词:开关电源重启反激式电源
中图分类号:TM46
文献标识码:A
开关电源具有高效率、低功耗、体积小、重量轻等显著优点,其电源效率可达到80%以上,远远高于传统的线性稳压电源从而使得开关电源应用领域十分广泛。根据负载功率的不同,往往采用自激振荡式,即反激式和正激式不同的方法。随着开关电源的使用的不断发展,反激式开关电源也在更多的领域使用,但该开关经常存在着不断重启的缺点,导致设备工作不够稳定,所以,探索和研究有效
的技术策略,就有着非常重要的意义, 1反激式电源的基本原理
本文以其中一种反激式开关电源为例进行说明。该电源通过 220V电压供电,通过整流桥整流和电容滤波将交流电变成直流电,通过两个1M欧的电阻限流给LD7535启动电流,LD7535启动,控制 MOSFET,不断开关,形成高频开关电压来使变压器工作,变压器通过芯片供电绕组给芯片供电,通过副绕组转换成为想要得到的高频电压,再通过高频二极管整流,形成需要得到的电压,同时通过 TL431中的内部设定基准电压(2.5V)和电阻的串联分压来设定输出电压,并通过光电耦合器来进行反馈调节。
其中NTC为防止启动时电流过大,电阻R5和电阻R8负责启动时对LD7535供电,启动后改为变压器通过R9和D5给予供电,C8和 C8A负责储能。R6的10欧姆电阻防止MOS管的电压斜率过于陡, R1大功率小电阻负责电流检测,从面改变保护电流,R19和C9串联
防止TL431自激,R20和R21为了确定输出电压。 2LD7535特点及其在反激式电源中的应用
但是,在反激电源制作过程中会遇到开关电源空载时不断重启的过程,并且伴随着这种现象,往往能够听到变压器的响声,其空载不断重启,需要通过LD7535控制器加以技术改进,
LD7535是一种低成本,低启动电流,电流模式,PWM控制的省电模式控制器,具有包括电流检测的前沿消隐、内部斜率补偿,采用 SOT-26封装。常用于高效率,较少元器件的AC/DC电源设备。其特点是高压CMOS工艺,具有优良的ESD保护,仅需要极低的启动电流(<20uA),通过电流模式控制,可设定开关频率,并且有过电压保
SOT-26 (TOP VIEW)
OUTVCC
sO
B日A
6
5 YwP35
01
2
4 3


GNDCOMPRT 图1LD7535引脚图
收移日期:2016-09-28
基金项目:郑州市科技局科技攻关计划基金项日(编号:20150339)
文章编号:1007-9416(2016)11-0073-01
护和过负载保护,还具有300mA的驱动能力。LD7535的引周图。如下图1所示。
各个引脚定义为:第1引脚GND,接地端,第2引脚COMP,电压反债引脚,通过连接光电耦合器,以使控制环路闭合,实现调节,第3 引脚RT,设置开关频率,通过连接一个电阻对地设置开关频率,第4 引脚CS,位电流检测引脚,连接到感应电流MOSFET,第5引脚 VCC,为电源电压引脚,第6引脚OUT,栅极驱动输出,以驱动外部 MOSFET。
3重启的解决方法
在反激电源制作过程中开关电源空载时不断重启的原因是由于IC供电不足或者光耦供电不足引起。对于此种不断重启的现象,有以下几点方法进行克服。
3.1设立假负载
设立假负载是最有效的解决开关电源不断重启的方法,只需要在输出端增加一个大电阻,使得开关电源一直处于工作状态,这种方法简单易行,对产品的价格也没有太大影响,但是这种方法会对开关电源真正的使用转换效率有一定的影响,造成转换效率有所降低,对于转换效率要求不是很高的或者需要大电流输出的开关电源来说最为合适。
3.2采用较好的二极管对芯片供电
出现不断重启的原固往往是供电芯片的供电电压介于满足启动和不满足启动的临界状态,当采用较好的供电二极管(D7)时,如 FR107二极管,可以提高了二极管的开关速度,并且也降低供电二极管的管压降,从面能够满足控制芯片的供电电压,从面解决二极管不断重启的现象。
3.3采用增加芯片供电绕组的压数
采用增加对芯片供电绕组的函数对产品价格没有太大影响,也不会增加产品工序,但是由于绕组更数的增加会增加变压器的电感量,造成变压器性能有一定的改变,致使很多参数需要重新计算或修订,更严重的会造成变压器不适合本产品而需要重新设计变压器。 4结语
本文通过一个具体的电路设计为例,简要的说明针对开关电源不断重启现象的一些改进的方法。本文并通过实际使用,证明了其
有效性。参考文献
[1]张占松,幕宣三.开关电源的愿理与设计[M].北京:电子工业出版社,1998.
[2MartyBrown著.徐德薄.等译.开关电源设计指南[M].北京:机械工业出版社,2004.
[3]杨立杰.多路输出单端反激式开关电源设计[J].现代电子技术, 2007(06):282
作者简介:程美明(1989一),男,河南平预山人,本科,助教,研究方向:电子与通信工程设计
方方数据
