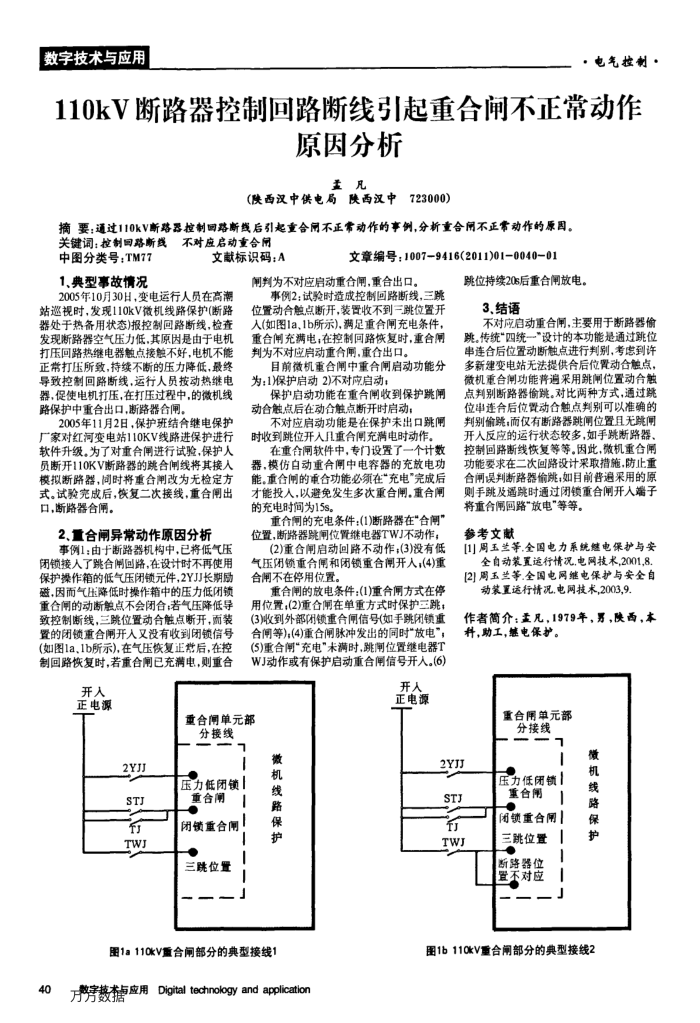

110kV断路器控制回路断线引起重合闸不正常动作
原因分析
盖凡
(陕西汉中供电局陕西汉中723000)
摘要；通过110kV断路器控制回路断线后引起重合闸不正常动作的事例，分析重合闸不正常动作的原图。关键调：控制回路断线不对应启动重合闸
中图分类号：TM77 1、典型事故情况
文献标识码：A
文章编号：1007-9416(2011)01-0040-01
制判为不对应启动重合闸，重合出口。
事例2；试验时造成控制回路断线，三跳
2005年10月30H，变电运行人员在高潮站巡视时，发现110kV微机线路保护(断路器处于热备用状态)报控制回路断线，检查发现断路器空气压力低，其原因是由于电机打压回路热继电器触点接触不好，电机不能正常打压所致，持续不断的压力降低，最终导致控制回路断线，运行人员按动热维电器，促使电机打压，在打压过程中，的微机线路保护中重合出口，断路器合闸。
2005年11月2日，保护班结合继电保护厂家对红河变电站110KV线路进保护进行软件升级。为了对重合闸进行试验，保护人员断开110KV断路器的跳合闸线将其接人模拟断路器，间时将重合制改为无检定方式。试验完成后，恢复二次接线，重合闸出口，断路器合闻闸。
2、重合闸异常动作原因分析
事例1：由于断路器机构中，已将低气压闭锁接人了跳合闸回路，在设计时不再使用保护操作箱的低气压闭锁元件，2YJ长期励磁，因而气压降低时操作箱中的压力低闭锁重合闸的动断触点不会闭合；若气压降低导致控制断线，三跳位置动合触点断开，面装置的闭锁重合阐开人又没有收到闭锁信号(如图1a、1b所示)，在气压恢复正宽后，在控制回路恢复时，若重合闸已充满电，则重合
开入
正电源
2YJ STJ 行 TWJ
位置动合触点断开，装置收不到三跳位置开入(如图1a、1b所示)，满足重合闸充电条件，重合闸充满电；在控制回路恢复时，重合闸判为不对应启动重合闸，重合出口。
目前微机重合闸中重合闸启动功能分为：1)保护启动2)不对应启动：
保护启动功能在重合闸收到保护跳闸动合触点后在动合触点断开时启动；
不对应启动功能是在保护未出口跳闸时收到跳位开入几重合闻充满电时动作。
在重合闸软件中，专门设置了一个计数器，模仿白动重合闸中电容器的充放电功能。重合闸的重合功能必须在"充电"完成后才能投人，以避免发生多次重合闸。重合闸的充电时间为15s。
重合闸的充电条件：(1)断路器在"合闸" 位置，断路器跳闸位置继电器TWJ不动作：(2)重合闸启动回路不动作;(3)没有低气压闭锁重合闸和闭锁重合闸开人(4)重合闸不在停用位置。
重合闸的放电条件：(1)重合闸方式在停用位置：(2)重合闸在单重方式时保护三跳；(3)收到外部闭锁重合闸信号(如手跳闭锁重合闸等),(4)重合闸脉冲发出的同时"放电"；(5)重合闸"充电"未满时，跳南位置继电器T WJ动作或有保护启动重合闸信号开人。(6)
开人正电源
重合间单元部分接线
人
压力低闭锁！重合“.
阴锁重合南！三跳位置
微
机线路保护
图1a110kV重合闸部分的典型接线1
40
uogeajide pue ABoyoupel peybia
跳位持续20s后重合闸放电。
3、结语
不对应启动重合闸，主要用于断路器偷跳。传统"四统一”设计的本功能是通过跳位串连合后位置动断触点进行判别，考虑到许多新建变电站无法提供合后位置动合触点，微机重合功能普遍采用跳闸位置动合触点判别断路器愉跳。对比两种方式，通过跳位审连合后位置动合触点判别可以准确的判别愉跳：而仅有断路器跳闸位置且无跳闸开人反应的运行状态较多，如手跳断路器。控制回路断线恢复等等。因此，微机重合闸功能要求在二次回路设计采取措施，防止重合闸误判断路器愉跳，如目前普遍采用的原则手跳及遇跳时通过闭锁重合闸开人端子
将重合闻国路"放电"等等。参考文献
[1]周玉兰等.全国电力系统继电保护与安
全自动装置运行情况，电网技术,2001,8[2]周玉丝等.全国电网继电保护与安全自动装置运行情况.电网技术,2003,9
作者简介：主凡，1979年，男，陕西，本料，助工，继电保护。
重合南单元部分接线
A
微
2YJJ STJ 行 TWJ
压力低闭锁！重合阐·
闭锁重合闸
三跳位置断路器位置不对应
机线路保护
图1b110kV重合闸部分的典型接线2
