应用研究
基于UC3842的单端反激式开关电源设计
肖需雷
(武汉纺织大学电子与电气工程学院潮北武汉430073)
摘要：论述一种基于UC3842芯片，交流220V输入直流输出功率5V的开关电源，分新其过流保护电路，解决了生活中对直流电压的需求。关键调：UC3842保护电路开关电源
中图分类号：TN86 1、引言
文献标识码：A
文章编号：1007-9416(2011)12-0105-02
驱动开关管时，通常将误差比较器的反向输入端通过反馈电路经电
电源装置是电力电子技术应用的一个重要领城，其中高频开关式直流稳压电源由于具有效率高，体积小和重量轻等突出优点，获得了广泛的应用。开关电源的控制电路可以分为电压控制型和电流控制型，前者是一个单闭环电压控制系统，系统响应慢，很难达到较
高的线形调整率精度，后者，较电压控制型有不可比拟的优点。 2、单端反激式变换器
本文采用单端反激式。所谓单端，是指高频变压器的磁芯仪工作在磁滞回线的一侧，并且只有一个输出端，所谓反激，是指开关功率管导通时，后级整流二极管截止，电能将储存在高频变压器的初级电感线圈中；当开关功率管关断时，后级整流二极管导通，初级线圈上的电能通过磁芯的藕合传输给次级绕组，并经过后缓整流二极管输出。
UC3842简介，UC3842是国内应用比较广泛的一种电流控制型脉宽调制器。所谓电流型脉宽调制器是按反馈电流来调节脉宽的。在脉宽比较器的综人端直接用流过输出电感线圈电流的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化葡变化。由于结构上有电压环、电流环双环系统，因此，无论开关电源的电压调整率、负载调整事和瞬态响应特性都有提高，是比较理想的控制器。
同时，UC3842是单电源供电，带电流正向补偿，单路调制输出的集成芯片，主要用于高频中小容量开关电源，用它构成的电路在
310 s
E
D3
万方数据
817 RE
ao
N FR107
6 35
DC3842 vo
阻分压得到的信号与内部2.5V基准进行比较，误差比较器的输出端与反向输人端用RC元件接成补偿网络，误差比较器的输出端与电流采样电压进行比较，从面控制PWM序列的占空比，达到电路稳定的目的它主要包括高频扳荡，误差比较，欠压锁定，电流取样比较，脉宽调制锁存等功能电路。芯片工作起动电压是16V，关闭电压是10V，6V的起动与关闭电压差可有效防止电路在阀值电压附近工作而引起的报荡。芯片起动电流为mA，所以，芯片可以对高压用电阻降压起动，待起动完成后由馈电绕组供电。还提供5V的基准电压，带载能力50mA，在UC3842的输人端与地之间.还有34V的稳压管，一且输入端出现高压，该稳压管就被反向击穿，将供电电压钳位
于34V，保护芯片不致损坏。如图所示为开关电源的电路。 3、开关电源的工作原理
3.1AC输入整流部分
交流电(AC110220V/50Hz)由J2-1进人，经过R2送至由D1-D4组成的桥式整流，并由C1滤波，把交流电变换为直流电（当输人交流电110V时，整流后的直流为155V左右，当输人交流电220V时，整流后的直流为300V左右），图1。
3.2UC3842工作过程
接通输人电源VIN后，电流ig通过启动电阻R5给电容C3，C11 充电，当C3，C11电压达到UC3842启动电压门概值16V时，UC3842 开始工作并提供整动脉冲，由6筛输出推动开关管Q1工作，输出信
D otor
e Gos
R9
RioL
vec 00 t/er
e
门R8 o

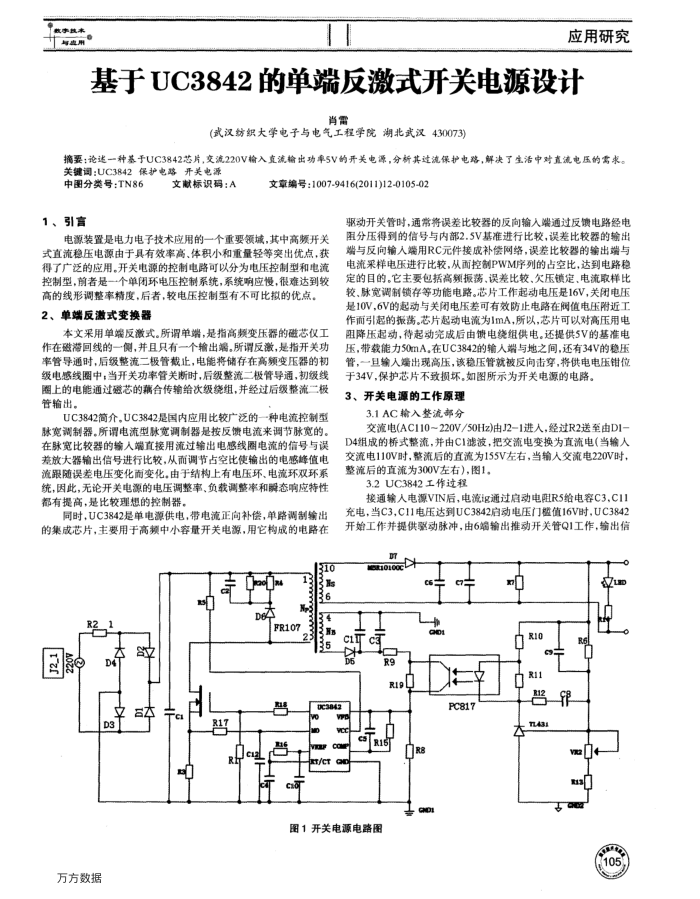

图1开关电源电路图
PC817
R10 R11
n43
6
立an 10
