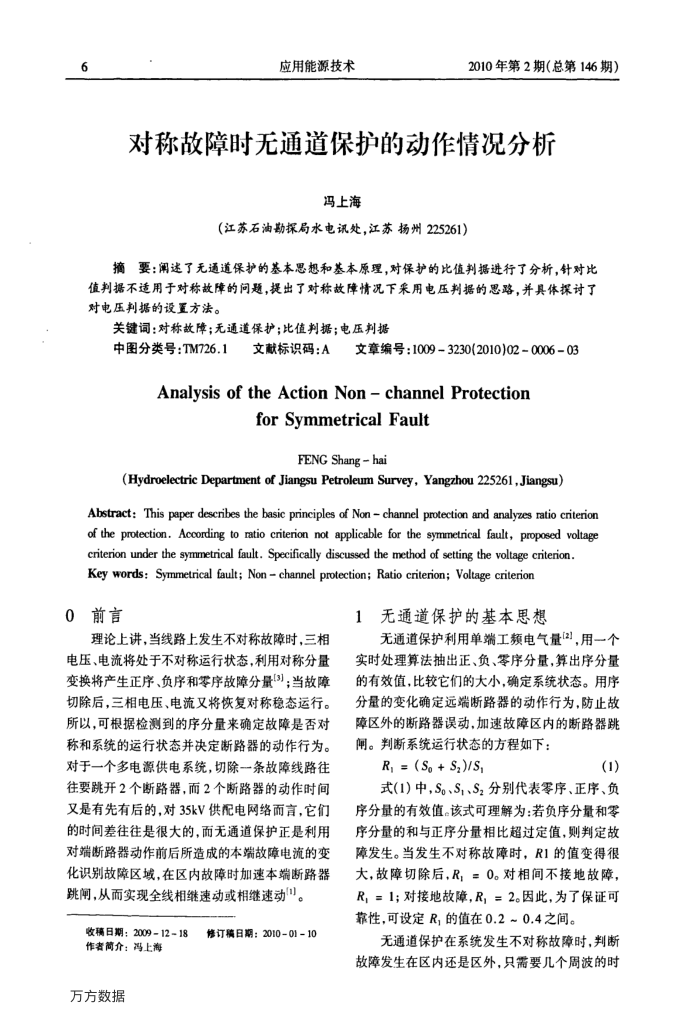

6
应用能源技术
2010年第2期（总第146期）
对称故障时无通道保护的动作情况分析
冯上海
（江苏石油勘探局水电讯处，江苏扬州225261）
摘要：澜述了无通道保护的基本思想和基本原理，对保护的比值判据进行了分析，针对比
值判据不适用于对称故障的问题，提出了对称故障情况下采用电压判据的思路，并具体探讨了对电压判据的设置方法。
关键词：对称故障；无通道保护；比值判据；电压判据
中图分类号：TM726.1
文献标识码：A文章编号：1009=3230(2010)02-0006-03
Analysis of the Action Non-channel Protection
forSymmetricalFault
FENG Shang hai
(Hydroelectric Department of Jiangsu Petroleum Survey, Yangzhou 225261,Jiangsu)
Abstract: This paper describes the basic principles of Non channel protection and analyzes ratio criterion of the protection. According to ratio criterion not applicable for the symmetrical fault, proposed voltage
criterion under the symmetrical fault, Specifically discussed the method of setting the voltage criterion Key words: Symmetrical fault; Non - channel protection; Ratio criterion; Voltage criterion
0前言
理论上讲，当线路上发生不对称故障时，三相电压、电流将处于不对称运行状态，利用对称分量变换将产生正序、负序和零序故障分量[3；当故障切除后，三相电压、电流又将恢复对称稳态运行。所以，可根据检测到的序分量来确定故障是否对称和系统的运行状态并决定断路器的动作行为。对于一个多电源供电系统，切除条故障线路往往要跳开2个断路器，而2个断路器的动作时间又是有先有后的，对35kV供配电网络而言，它们的时间差往往是很大的，而无通道保护正是利用对端断路器动作前后所造成的本端故障电流的变化识别故障区域，在区内故障时加速本端断路器
跳闸，从而实现全线相继速动或相继速动门。收稿日期：2009-12-18
作者简介：冯上海万方数据
修订稿日期：2010-01-10
1无通道保护的基本思想
无通道保护利用单端工频电气量2]，用一个实时处理算法抽出正、负、零序分量，算出序分量的有效值，比较它们的大小，确定系统状态。用序分量的变化确定远端断路器的动作行为，防止故障区外的断路器误动，加速故障区内的断路器跳闸。判断系统运行状态的方程如下：
R, =(S+ S,)/S,
(1)
式(1)中，Se、S,、S,分别代表零序、正序、负序分量的有效值。该式可理解为：若负序分量和零序分量的和与正序分量相比超过定值，则判定故障发生。当发生不对称故障时，R1的值变得很大，故障切除后，R，=0。对相间不接地故障， R，=1；对接地故障，R，=2。因此，为了保证可靠性，可设定R，的值在0.2~0.4之间。
无通道保护在系统发生不对称故障时，判断故障发生在区内还是区外，只需要几个周波的时
