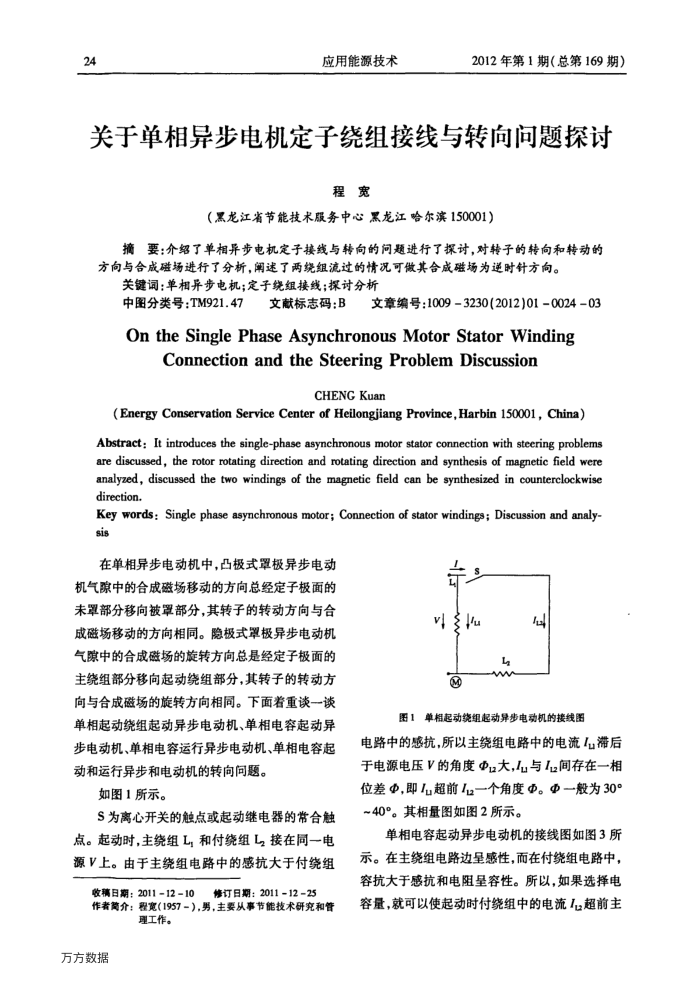

应用能源技术
2012年第1期（总第169期）
关于单相异步电机定子绕组接线与转向问题探讨
程宽
（黑龙江省节能技术服务中心黑龙江哈尔滨150001）
摘要：介绍了单相异步电机定子接线与转向的问题进行了探讨，对转子的转向和转动的方向与合成磁场进行了分析，阐速了两绕组流过的情况可做其合成磁场为逆时针方向。
关键词：单相异步电机；定子绕组接线：探讨分析
中图分类号：TM921.47
文献标志码：B文章编号：1009-3230(2012)01-0024-03
OntheSinglePhaseAsynchronousMotorStatorWinding
ConnectionandtheSteeringProblemDiscussion
CHENGKuan
(Energy Conservation Service Center of Heilongjiang Province,Harbin 150001, China)
Abstract: It introduces the single-phase asynchronous motor stator connection with steering problems are discussed, the rotor rotating direction and rotating direction and synthesis of magnetic field were analyzed, discussed the two windings of the magnetic field can be synthesized in counterclockwise direction.
Key words: Single phase asynchronous motor; Connection of stator windings; Discussion and analy sis
在单相异步电动机中，凸极式罩极异步电动机气隙中的合成磁场移动的方向总经定子极面的未罩部分移向被罩部分，其转子的转动方向与合成磁场移动的方向相同。隐极式罩极异步电动机气隙中的合成磁场的旋转方向总是经定子极面的主绕组部分移向起动绕组部分，其转子的转动方向与合成磁场的旋转方向相同。下面着重谈一谈单相起动绕组起动异步电动机、单相电容起动异步电动机、单相电容运行异步电动机、单相电容起动和运行异步和电动机的转向问题。
如图1所示。
S为离心开关的触点或起动继电器的常合触点。起动时，主绕组L，和付绕组L接在同一电源V上。由于主绕组电路中的感抗大于付绕组
修订日期：2011-1225
收搞日期：2011=12=10
作者简介：程宽（1957-），男，主要从事节能技术研究和管
理工作。
万方数据
S nt ta
L
?
图1单相起动绕组起动异步电动机的接线图
电路中的感抗，所以主绕组电路中的电流Iu滞后于电源电压V的角度Φ大，u与I间存在一相位差Φ，即Iu超前l一个角度Φ。Φ一般为30 ~40°。其相量图如图2所示。
单相电容起动异步电动机的接线图如图3所示。在主绕组电路边呈感性，而在付绕组电路中，容抗大于感抗和电阻呈容性。所以，如果选择电容量，就可以使起动时付绕组中的电流1超前主
