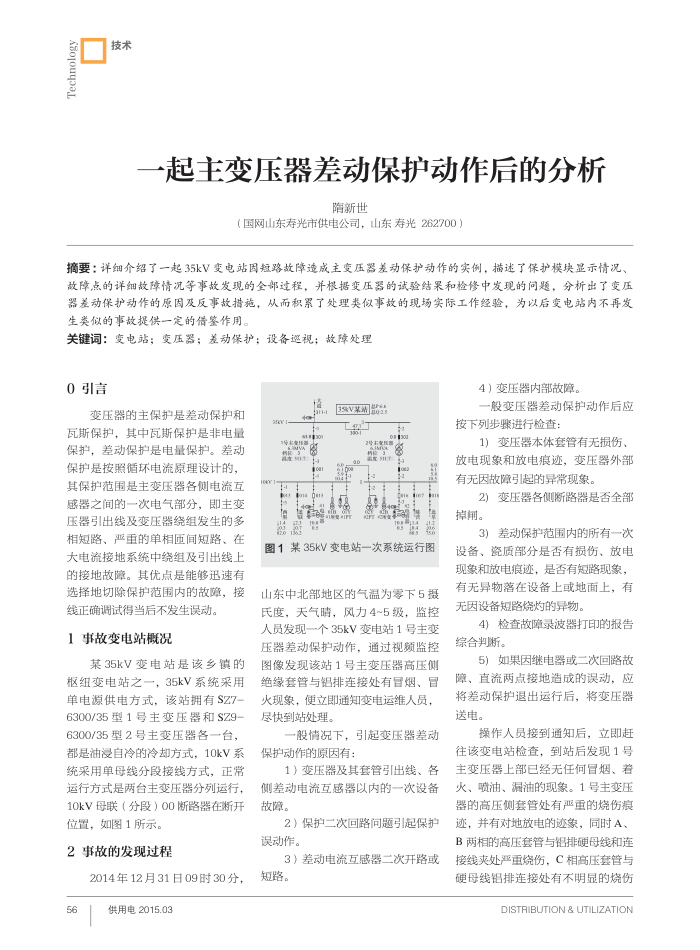

一起主变压器差动保护动作后的分析
隋新世
（国网山东寿光市供电公司，山东寿光262700）
摘要：详细介绍了一起35kV变电站固短路故障造成主变压器差动保护动作的实例，描速了保护模块显示情况、生类似的事故提供一定的借鉴作用
关键词：变电站；变压器；差动保护：设备巡视：故障处理
0引言
变压器的主保护是差动保护和瓦斯保护，其中瓦斯保护是非电量保护，差动保护是电量保护。差动保护是按照循环电流原理设计的，其保护范围是主变压器各侧电流互感器之间的一次电气部分，即主变压器弓出线及变压器绕组发生的多相短路、严重的单相匝闻短路、在大电流接地系统中绕组及引出线上的接地故障。其优点是能够迅速有选择地切除保护范围内的故障，接
线正确调试得当后不发生误动。 1事故变电站概况
某35kV变电站是该乡镇的枢纽变电站之一，35kV系统采用单电源供电方式，该站拥有SZ7-6300/35型1号主变压器和SZ9-6300/35型2号主变压器各一台，都是油浸自冷的冷却方式，10kV系统采用单母线分段接线方式，正常运行方式是两台主变压器分列运行， 10kV母联（分段）00断路器在断开
位置，如图1所示。 2事故的发现过程
2014年12月31日09时30分，
56
供用电2015.03
oa
3V5
图1某35kV变电站一次系统运行图山东中北部地区的气温为零下5摄氏度，天气晴，风力4~5级，监控人员发现一个35kV变电站1号主变压器差动保护动作，通过视频监控图像发现该站1号导主变压器高压侧绝缘套管与铝排连接处有冒烟、冒火现象，便立即通知变电运维人员，尽快到站处理。
一般情况下，引起变压器差动保护动作的原因有：
1）变压器及其套管引出线、客侧差动电流互感器以内的一次设备故障。
2）保护二次回路问题引起保护误动作。
3）差动电流互感器二次开路或短路。
4）变压器内部故障。
般变压器差动保护动作后应
按下列步骤进行检查：
1）变压器本体套管有无损伤、放电现象和放电痕迹，变压器外部有无因故障引起的异常现象。
2）变压器客侧断路器是否全部掉闸。
3）差动保护范围内的所有一次设备、瓷质部分是否有损伤、放电现象和放电痕迹，是否有短路现象，有无异物落在设备上或地面上，有无因设备短路烧灼的异物。
4）检查故障录波器打印的报告综合判断。
5）如果因继电器或二次回路故障、直流两点接地造成的误动，应将差动保护退出运行后，将变压器送电。
操作人员接到通知后，立即赶往该变电站检查，到站后发现1号主变压器上部已经无任何宜烟、若火、喷油、漏油的现象。1号主变压器的高压侧套管处有严重的烧伤痕迹，并有对地放电的迹象，同时A、 B两相的高压套管与铝排硬母线和连接线夹处严重烧伤，C相高压套管与硬母线错排连接处有不明显的烧伤
