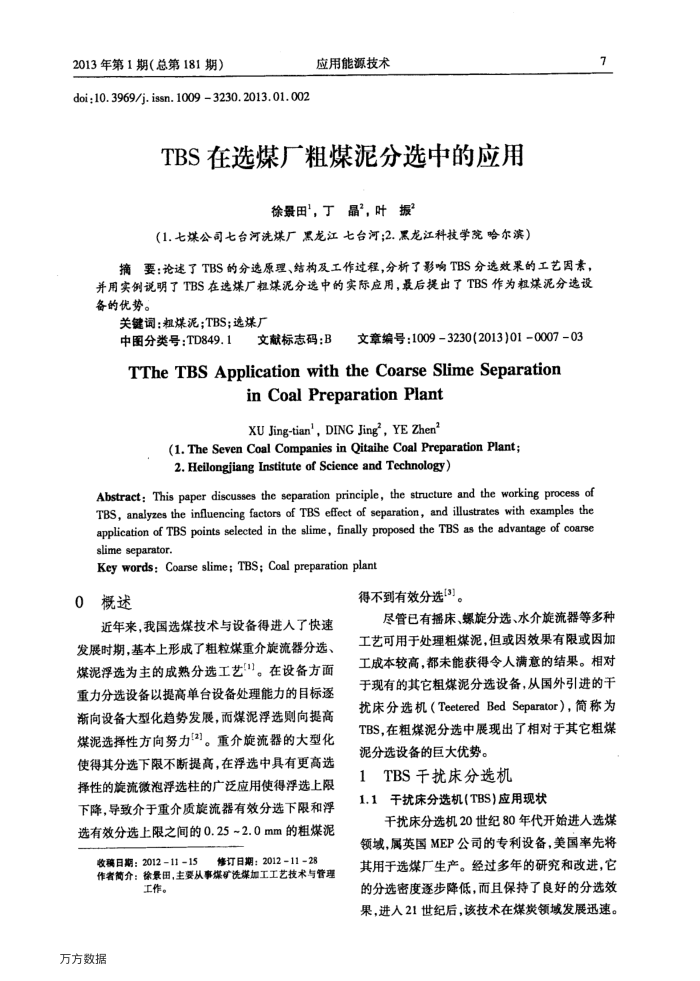

2013年第1期（总第181期）
doi;10.3969/j. issn. 1009 3230. 2013.01.002
应用能源技术
TBS在选煤厂粗煤泥分选中的应用
徐景田，丁晶”，叶振
（1.七煤公司七台河洗煤厂黑龙江七台河;2.黑龙江科技学院哈尔滨）
摘要：论述了TBS的分选原理、结构及工作过程，分析了影响TBS分逸效果的工艺因素，并用实例说明了TBS在选煤厂粗煤泥分选中的实际应用，最后提出了TBS作为粗煤泥分选设备的优势。
关键词：粗煤泥；TBS；选煤厂
中图分类号：TD849.1
3文章编号：10093230(2013)01=000703
文献标志码：B
TTheTBSApplicationwiththeCoarseSlimeSeparation
in CoalPreparation Plant XU Jing-tian', DING Jing', YE Zhen’
(1. The Seven Coal Companies in Qitaihe Coal Preparation Plant; 2. Heilongjiang Institute of Science and Technology)
Abstract: This paper discusses the separation principle, the structure and the working process of TBS, analyzes the influencing factors of TBS effct of separation, and illustrates with examples the application of TBS points selected in the slime, finally proposed the TBS as the advantage of coarse slime separator.
Key words: Coarse slime; TBS; Coal preparation plant
0概述
近年来，我国选煤技术与设备得进人了快速发展时期，基本上形成了粗粒煤重介旋流器分选、煤泥浮选为主的成熟分选工艺！。在设备方面重力分选设备以提高单台设备处理能力的目标逐渐向设备大型化趋势发展，而煤泥浮选则向提高煤泥选择性方向努力[2]。重介旋流器的大型化使得其分选下限不断提高，在浮选中具有更高选择性的旋流微泡浮选柱的广泛应用使得浮选上限下降，导致介于重介质旋流器有效分选下限和浮选有效分选上限之间的0.25~2.0mm的粗煤泥
收稿日期：20121115修订日期：201211-28 作者简介：徐景田，主要从事煤矿洗煤加工工艺技术与管理
工作。
万方数据
得不到有效分选[3]。
7
尽管已有摇床、螺旋分选、水介旋流器等多种工艺可用于处理粗煤泥，但或因效果有限或因加工成本较高，都未能获得令人满意的结果。相对于现有的其它粗煤泥分选设备，从国外引进的干扰床分选机（TeeteredBed Separator），简称为 TBS,在粗煤泥分选中展现出了相对于其它粗煤泥分选设备的巨大优势。
1TBS于扰床分选机
1.1干扰床分选机(TBS)应用现状
干扰床分选机20世纪80年代开始进人选煤领域，属英国MEP公司的专利设备，美国率先将其用于选煤厂生产。经过多年的研究和改进，它的分选密度逐步降低，而且保持了良好的分选效果，进人21世纪后，该技术在煤炭领域发展迅速。
