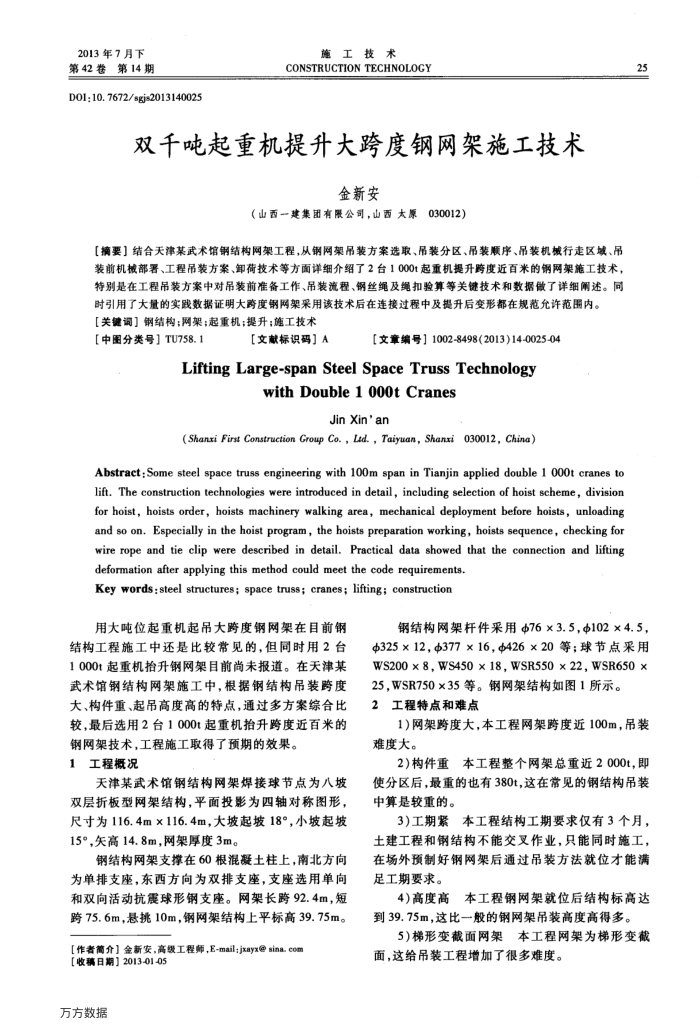

2013年7月下第42卷第14期
D01: 10. 7672/sgjs2013140025
工技
术
CONSTRUCTION TECHNOLOGY
双千吨起重机提升大跨度钢网架施工技术
金新安
（山西一建集团有限公司，山西大原
030012）
【摘要】结合天津某武术馆钢结构网架工程，从钢网架吊装方案选取、吊装分区、吊装顺序、吊装机械行走区域、吊装前机械部署、工程吊装方案、卸荷技术等方面详细介绍了2台1000t起重机提升跨度近百米的钢网架施工技术，特别是在工程吊装方案中对吊装前准备工作、吊装流程、钢丝绳及绳扣验算等关键技术和数据微了详细阐述。同
时引用了大量的实践数据证明大跨度钢网架采用该技术后在连接过程中及提升后变形都在规范允许范围内。【关键调】钢结构；网架；起重机；提升；施工技术
【中图分类号】TU758.1
【文献标识码】A
[文章编号】1002-8498(2013)14-0025-04
Lifting Large-span Steel Space Truss Technology
withDouble1000tCranes
Jin Xin'an
(Shanxi First Construction Group Co.，Lid.，Taiyuan，Shanxi030012,China）
Abstract:Some steel space truss engineering with 100m span in Tianjin applied double 1 000t cranes to lift. The construction technologies were introduced in detail, including selection of hoist scheme, division for hoist, hoists order, hoists machinery walking area, mechanical deployment before hoists, unloading and so on. Especially in the hoist program, the hoists preparation working, hoists sequence, checking for wire rope and tie clip were described in detail. Practical data showed that the connection and lifting
deformation after applying this method could meet the code requirements. Key words:steel structures; space truss; cranes; lifting; construction
用大吨位起重机起吊大跨度钢网架在目前钢
结构工程施工中还是比较常见的，但同时用2台 1000t起重机升钢网架目前尚未报道。在天津某武术馆钢结构网架施工中，根据钢结构吊装跨度大、构件重、起吊高度高的特点，通过多方案综合比较，最后选用2台1000t起重机抬升跨度近百米的钢网架技术，工程施工取得了预期的效果。
工程概况 1
天津某武术馆钢结构网架焊接球节点为八坡双层折板型网架结构，平面投影为四轴对称图形，尺寸为116.4m×116.4m，大坡起坡18°，小坡起坡 15°，矢高14.8m，网架厚度3m。
钢结构网架支撑在60根混凝土柱上，南北方向
为单排支座，东西方向为双排支座，支座选用单向和双向活动抗震球形钢支座。网架长跨92.4m，短跨75.6m，悬挑10m，钢网架结构上平标高39.75m。
【作者简介】金新安，高级工程师，E-mail：jxayx@sina.com
【收稿日期】2013-01-05 万方数据
25
钢结构网架杆件采用Φ76×3.5，Φ102×4.5， Φ325×12，Φ377×16.426×20等：球节点采用 WS200×8,WS450×18,WSR550 ×22,WSR650 x 25，WSR750×35等。钢网架结构如图1所示。
2
工程特点和难点
1)网架跨度大，本工程网架跨度近100m，吊装
难度大。
2)构件重本工程整个网架总重近2000t，即使分区后，最重的也有380t，这在常见的钢结构吊装中算是较重的。
3)工期紧
本工程结构工期要求仅有3个月，
土建工程和钢结构不能交叉作业，只能同时施工，在场外预制好钢网架后通过吊装方法就位才能满足工期要求。
4)高度高
本工程钢网架就位后结构标高达
到39.75m，这比一般的钢网架吊装高度高得多。
5)梯形变截面网架本工程网架为梯形变截面，这给吊装工程增加了很多难度。
