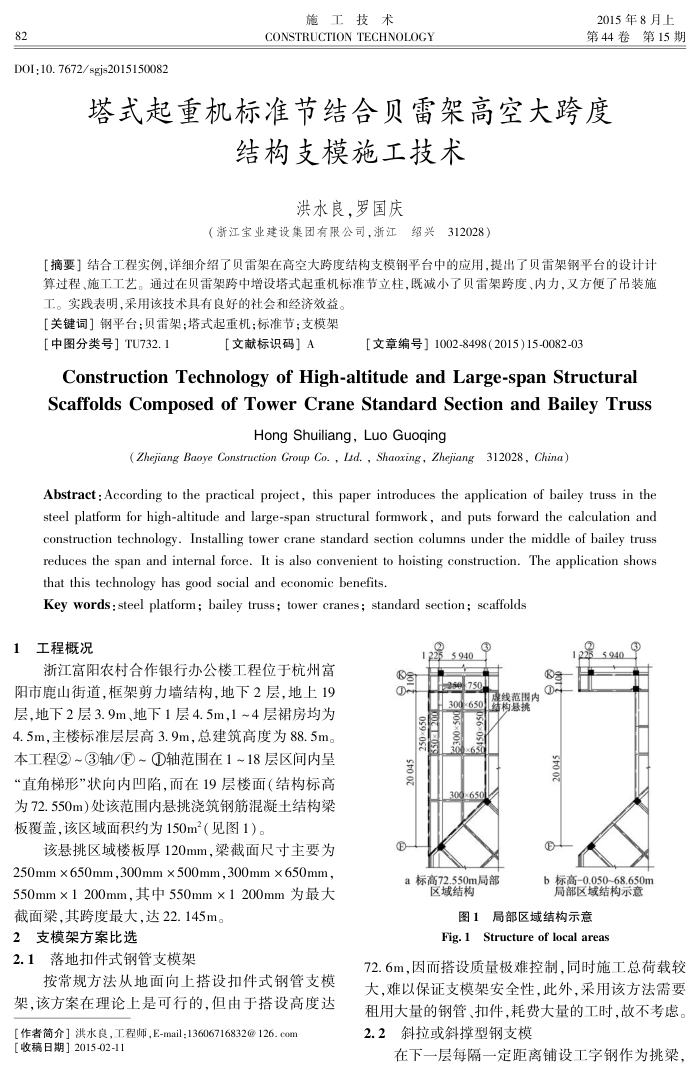

82
DOI:10.7672/sgjs2015150082
施工技术
CONSTRUCTION TECHNOLOGY
2015年8月上第44卷第15期
塔式起重机标准节结合贝雷架高空大跨度
结构支模施工技术
洪水良，罗国庆
（浙江宝业建设集团有限公司，浙江绍兴312028）
[摘要】结合工程实例，详细介绍了贝雷架在高空大跨度结构支模钢平台中的应用，提出了贝雷架钢平台的设计计算过程、施工工艺。通过在贝雷架跨中增设塔式起重机标准节立柱，既减小了贝雷架跨度、内力，又方便了吊装施
工。实践表明，采用该技术具有良好的社会和经济效益。【关键词］钢平台；贝雷架；塔式起重机；标准节；支模架
［中图分类号］TU732.1
【文献标识码］A
【文章编号】1002-8498（201515-0082-03
Construction Technology of High-altitude and Large-span Structural ScaffoldsComposedofTowerCraneStandardSectionandBaileyTruss
Hong Shuiliang,Luo Guoqing
(Zhejiang Baoye Construction Group Co.,Ld.,Shaoxing，Zhejiang312028,China）
Abstract : According to the practical project, this paper introduces the application of bailey truss in the steel platform for high-altitude and large-span structural formwork, and puts forward the calculation and construction technology. Installing tower crane standard section columns under the middle of bailey truss reduces the span and internal force. It is also convenient to hoisting construction. The application shows that this technology has good social and economic benefits.
Key words:steel platform; bailey truss; tower cranes; standard section; scaffolds
1工程概况
浙江富阳农村合作银行办公楼工程位于杭州富阳市鹿山街道，框架剪力墙结构，地下2层，地上19 层，地下2层3.9m、地下1层4.5m，1~4层裙房均为 4.5m，主楼标准层层高3.9m，总建筑高度为88.5m。本工程②~③轴/?～①轴范围在1~18层区间内呈“直角梯形"状向内凹陷，而在19层楼面（结构标高为72.550m）处该范围内悬挑浇筑钢筋混凝土结构梁板覆盖，该区域面积约为150m（见图1）。
该悬挑区域楼板厚120mm，梁截面尺寸主要为 250mm×650mm,300mm×500mm,300mm×650mm 550mm×1200mm，其中550mm×1200mm为最大
截面梁，其跨度最大，达22.145m。 2支模架方案比选
2.1落地扣件式钢管支模架
按常规方法从地面向上搭设扣件式钢管支模架，该方案在理论上是可行的.但由于搭设高度达
【作者简介】洪水良，工程师，E-mail：13606716832@126.com【收稿日期］2015-02-11
sto
5940
750
避线范围内连构感挑
a标高72.550m局部
区域结构
20.045
25.940
b标高0.050~68.650m 局部区域结构示意
图1局部区域结构示意 Fig.1 Structure of local areas
72.6m，因而搭设质量极难控制，同时施工总荷载较大，难以保证支模架安全性，此外，采用该方法需要租用大量的钢管、扣件，耗费大量的工时，故不考虑。 2.2斜拉或斜撑型钢支模
在下一层每隔一定距离铺设工字钢作为挑梁，
