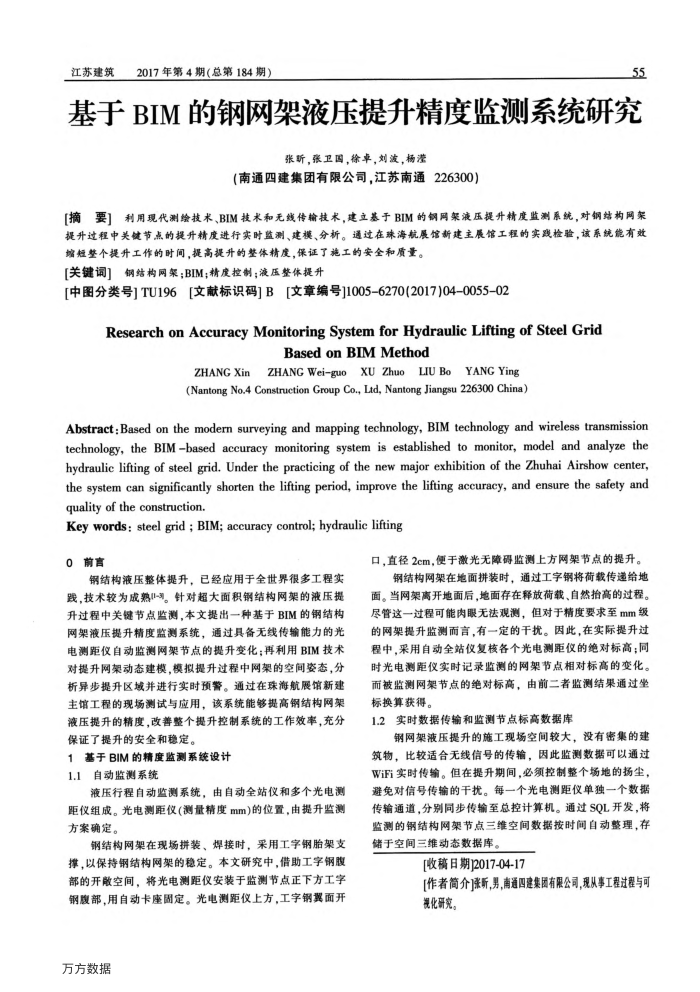

基于BIM的钢网架液压提升精度监测系统研究
张斯，张卫国，徐卓，刘波，杨滢
（南通四建集团有限公司，江苏南通
226300）
[摘要】利用现代测绘技术、BIM技术和无线传输技术，建立基于BIM的钢网架液压提升精度监测系统，对钢结构网架提升过程中关健节点的提升精度进行实时监测、建模、分新。通过在球海航展馆新建主展馆工程的实践检验，该系统能有效
缩短整个提升工作的时间，提高提升的整体精度，保证了施工的安全和质量。[关键词]钢结构网架；BIM；精度控制；液压整体提升
[中图分类号]TU196[文献标识码]B[文章编号]1005-6270(2017)04-0055-02
Research on Accuracy Monitoring System forHydraulic Lifting of Steel Grid
Based on BIM Method
ZHANG XinZHANC Wei-guoXU ZhuoLIU BoYANC Ying(Nantong No.4 Construction Group Co., Ltd, Nantong Jiangsu 226300 China)
Abstract:Based on the modern surveying and mapping technology, BIM technology and wireless transmission technology,the BIMbased accuracy monitoring system is established to monitor, model and analyze the hydraulic lifting of steel grid. Under the practicing of the new major exhibition of the Zhuhai Airshow center, the system can significantly shorten the lifting period, improve the lifting accuracy, and ensure the safety and quality of the construction.
Key words: steel grid ; BIM; accuracy control; hydraulic lifting
0前言
钢结构液压整体提升，已经应用于全世界很多工程实践，技术较为成熟-3。针对超大面积钢结构网架的液压提升过程中关键节点监测，本文提出一种基于BIM的钢结构网架液压提升精度监测系统，通过具备无线传输能力的光电测距仪自动监测网架节点的提升变化；再利用BIM技术对提升网架动态建模，模拟提升过程中网架的空间姿态，分析异步提升区域并进行实时预警。通过在珠海航展馆新建主馆工程的现场测试与应用，该系统能够提高钢结构网架液压提升的精度，改善整个提升控制系统的工作效率，充分保证了提升的安全和稳定。
基于BIM的精度监测系统设计 1
1.1自动监测系统
液压行程自动监测系统，由自动全站仪和多个光电测距仪组成。光电测距仪(测量精度mm)的位置，由提升监测方案确定。
钢结构网架在现场拼装、焊接时，采用工字钢胎架支撑，以保持钢结构网架的稳定。本文研究中，借助工字钢腹部的开散空间，将光电测距仪安装于监测节点正下方工字钢腹部，用自动卡座固定。光电测距仪上方，工字钢翼面开
万方数据
口，直径2em，便于激光无障碍监测上方网架节点的提升。
钢结构网架在地面拼装时，通过工字钢将荷载传递给地面。当网架离开地面后，地面存在释放荷载、自然抬高的过程尽管这一过程可能肉眼无法观测，但对于精度要求至mm级的网架提升监测而言，有一定的干扰。因此，在实际提升过程中，采用自动全站仪复核各个光电测距仪的绝对标高；同时光电测距仪实时记录监测的网架节点相对标高的变化。而被监测网架节点的绝对标高，由前二者监测结果通过坐标换算获得。
1.2实时数据传输和监测节点标高数据库
钢网架液压提升的施工现场空间较大，没有密集的建筑物，比较适合无线信号的传输，因此监测数据可以通过 WiFi实时传输。但在提升期间，必须控制整个场地的扬尘避免对信号传输的干扰。每一个光电测距仪单独一个数据传输通道，分别同步传输至总控计算机。通过SQL开发，将监测的钢结构网架节点三维空间数据按时间自动整理，存储于空间三维动态数据库
